SONOTEC傳感器在醫療技術上面的應用
一、 醫療技術用無創(chuàng )超聲波傳感器
醫療技術傳感器正變得越來越重要。它們是監視眾多醫療，分析和實驗室設備的基本組件。鑒于此，SONOTEC傳感器吳亞男醫療級傳感器必須滿足非常嚴格的要求。它們既要高度準確，又要隨時安全，并且要能抵抗外部影響。
混合聲流® Co.56 Pro氣泡傳感器
成功設計成心肺機
混合SONOFLOW® 成功將CO.56 PRO流量傳感器設計到心肺機中
心肺搭橋術（CPB）是一種在手術過程中暫時取代心臟和肺部功能，維持人體血液和氧氣循環的方法。CPB泵通常也稱為心肺機（HLM），涉及人類生活。因此，技術要求特別高。必須始終保證所有使用設備的可靠運行。因此，SONOTEC傳感器吳亞男將流量測量和氣泡檢測結合起來就構成了重要的安全性和舒適性。
充滿高端技術的醫療設備

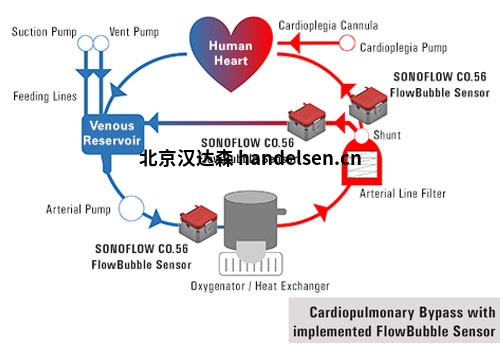

當心肺機接管心臟和肺部的功能時，它在技術上將心臟模仿為“泵”和肺部的氣體交換。HLM操作兩個主回路：靜脈回路和帶有附加饋電線的動脈回路。靜脈回路由源自患者心臟右心室的靜脈血供入靜脈儲液器，在靜脈儲液器中進行處理并將其平穩地泵回人體主動脈。
泵取代心臟的泵送性能
必要時，動脈泵將取代心臟的全部或部分泵送性能。HLM的主泵由靜脈儲液器供血，并直接連接到體外充氧器。HLM的所有其他泵和組件都從屬于它。如果需要，SONOTEC傳感器吳亞男所有存儲的警報都會(huì )調節或停止主泵及其相關組件。
體外充氧器是一種人造設備，它通過向靜脈血液輸送氧氣并從靜脈血液中提取二氧化碳來代替人的肺。心肺機的管路系統由PVC和硅膠管，套管和分流器組成，它們使用不同的尺寸。但是，HLM的核心是帶有集成控制單元和應急電池的控制臺。心肺機可作為模塊化系統使用，每家醫院都可以根據其特定要求和需求進行組裝。
不同的傳感器監控，支持和保護人體關鍵功能
氣泡傳感器確?；颊弑Ｗo
氣泡探測器是患者安全的關鍵。必須將它們緊緊夾在動脈過濾器之后的動脈管線上，以防止大量的空氣栓塞。氣泡傳感器會(huì )自動警告并停用動脈泵。但是，還有其他選項可將氣泡檢測器放置在HLM電路內。靜脈儲存器代表空氣可以進入回路的第一個關鍵位置。因此，在氣泡儲存器和動脈泵之間放置氣泡傳感器的合理位置。甚至在充氧器和動脈管路過濾器之間放置一個氣泡傳感器，SONOTEC傳感器吳亞男也可以在必要時捕獲和清除空氣。理想和最安全的設置是擁有多個氣泡傳感器。
帶流量傳感器的泵監控
流量傳感器也是HLM的主要組件。為了不僅檢測氣泡而且有效地處理氣泡，使用分流器連接管路中的動脈回路管線和靜脈儲液器是關鍵點。當檢測到空氣時，動靜脈分流器會(huì )迅速關閉動脈管路，同時將檢測到的空氣直接排入靜脈腔。當沒有更多的空氣被發現時，分流器會(huì )自動重新打開管路，以再次將動脈管路直接送入人體。因此，需要將流經分流器的流量與動脈泵產生的流量進行連續比較，并在HLM運行期間對其進行監控。超聲波流量傳感器可以無故障且可靠地完成此任務。
聲流® CO.56 PRO傳感器結合了流量測量和氣泡檢測
由于兩個氣泡檢測器和流量傳感器是在心臟，肺機器的基本安全元件，SonOTEC ®開發了SonOFLOW ® CO.56臨超聲波傳感器系列，它結合在一個緊湊的單元的液體既流量測量和氣泡檢測。集成的電子設備和最多可配置十二個獨立傳感器（僅帶一個控制單元）的選件，保證了用于HLM的定制流量和氣泡檢測器的占地面積最小。非侵入式超聲波傳感器可以在沒有任何介質接觸的情況下運行，可以快速執行雙向流量讀數，并且可以輕松地自由懸掛地固定在管道上。
的精度SonOFLOW ® CO.56臨高達百分之二和可重復性是低至百分之一，這取決于在傳感器被安裝，并且其種類液體實際測量。除了測量流量條件外，該傳感器還可以檢測到小到管內徑三分之一的氣泡。
聲流® 成功將CO.56設計為心肺機
頂尖的醫療技術公司已經依靠這種改變游戲規則的技術，并且已經實施了控制和監視單元，SONOTEC177傳1858感3804器可以即時檢測設備中的流量和氣泡。業界領先的開發和制造HLM的公司之一已將混合傳感器解決方案集成到了最近推出的設備中。
聲流® CO.56 Pro具有緊湊的設計，較小的電子占地面積以及用于多點測量的選件
主要原因為各生產廠家信賴，在SonOFLOW ® CO.56臨傳感器系列體積小巧，是多點測量的選擇：五個具有不同管道通道的智能傳感器已應用于客戶新開發的控制臺。車載電子設備及其用于數據處理的選件使連接傳感器變得容易。內置微控制器保證在通過RS485接口傳輸數據時控制所有過程。傳感器本身測量在不同管和分流器上的流速，SONOTEC177傳1858感3804器這些分流器通向身體或回到心肺機的靜脈回路。同時，它們檢測意外引起的氣泡。最后，與泵的理論流量相比，無創(chuàng )超聲傳感器可提供有關實際流量的反饋。
二、用于血液透析的創(chuàng )新氣泡和血液泄漏檢測
血液透析是必不可少的常規醫學治療，安全性已成為臨床工作的重點。由于每個步驟都存在人為錯誤和/或硬件故障的風險，因此該過程需要一系列干預。透析機主要由泵，篩網和警報器組成，可以安全地分配透析液和血液循環。因此，該設備結合了多種傳感器，用于監控壓力，流量和液位以及檢測管道系統中的泄漏和空氣。
透析過程中的體外血液循環

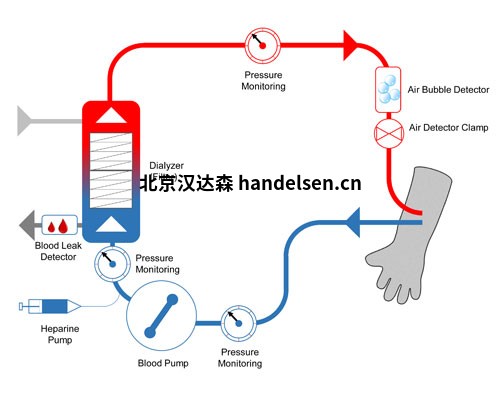

作為體外循環，透析機可替代治療過程中的腎臟功能。病人的血液從體內循環到體外回路。血液和透析液之間的實際擴散在透析器中進行處理，在透析器中，生物相容性聚合物膜將兩種液體彼此分離。SONOTEC177傳1858感3804器最后，毒素和/或水通過膜或過濾器從血液中去除，因為膜經常被命名。
在血液從人體到透析機的回輸過程以及膜本身的擴散過程中，有許多關鍵參數需要監控和控制。出于患者安全原因，就氣泡的存在不斷觀察血液循環，因為它們可能導致危及生命的空氣栓塞。透析器中的膜缺陷反過來會(huì )通過分離的透析液意外導致失血。由于這個原因，對透析液排出管進行不間斷的血液泄漏監測。
非侵入性SONOCHECK® 用于血液透析的ABD氣泡傳感器
索尼克®ABD氣泡傳感器廣泛用于血液透析的透析機中。它們適用于體外血液循環靜脈路徑中快速安全的氣泡檢測。通過將管子擠入傳感器的測量通道中，可以確保簡單的管子處理。這樣就可以進行干式聯接，而無需任何其他的閉合機構。先進的傳感器設計還可確保輕松實現單手操作和平穩的清潔過程。傳感器本身已集成到機器的前面板中，并在將血液回輸給患者之前用作最后的安全組件。
使用氣泡傳感器實現最終的患者安全
基于要求整體患者安全的質量法規，簡單直觀的操作以及隨時無故障的操作，SONOTEC®工程師們已經開發了復雜的SonOCHECK ® ABD05傳感器系列。該傳感器可靠地檢測出氣泡，但忽略了無害的微氣泡。附加的可選光學傳感器模塊充當初始化開關，以在沖洗過程后開始實際的透析治療。
由于通過導管的聲音傳輸在很大程度上取決于治療過程中的環境條件，SONOTEC177傳1858感3804器因此對傳感器進行了編程，使其能夠不斷適應這些變化，而不會(huì )影響患者的安全。從確定的預定尺寸開始就可以可靠地檢測到氣泡，而不受管設置，環境濕度，溫度變化或潛在的管路偏移的影響。內置的微控制器允許對超聲特性進行智能和動態調整，以確?？芍貜偷慕Y果。獲得專利的算法可動態調節傳感器，以確保恒定的氣泡靈敏度。因此，不需要校準傳感器。
聲音檢查® 具有現代故障安全安全架構的ABD05
在SONOCHECK內®ABD05安全體系結構已被認為是不必要的冗余，因為所有組件均滿足“故障安全”的高要求，并在運行期間運行大量的自檢例程。“故障保護”確保機器無需主動觸發氣泡模擬。這使傳感器能夠在沒有技術上引起中斷的情況下保持性能，并在不到0.2秒的時間內對錯誤消息做出反應。為此，傳感器定期發送測量值作為狀態報告以及預定義的氣泡活動消息和錯誤代碼作為警報設置。憑借其獨特的安全理念，SonOCHECK ®ABD05已被眾多醫療設備制造商采用，并已獲得其著名監管機構的驗證。如今，該傳感器已在全球所有主要醫療技術市場中使用。
聲能® 漏血傳感器可檢測出透析液中的最小痕量血液，并防止體外失血
透析器中未發現的膜破裂會(huì )導致透析治療期間患者不必要的失血。SONOTEC177傳1858感3804器因此，連續檢查排出的透析液是否有血液痕跡。該任務由全色光學血液泄漏傳感器執行，該傳感器以非侵入方式檢測透析液中的紅色。
SONOTEC的波長適應血液的透射率®BLD傳感器符合電子醫療設備的國際標準IEC 60601-2-16：2012。該傳感器可靠地檢測到等滲鹽溶液中的血液的0.04％。如果傳感器識別出透析液中的血液，則由于懷疑存在膜缺陷而觸發錯誤消息。根據治療的進展，停止血泵，激活靜脈鉗，或將超濾速率（UF速率）降至最低。
創(chuàng )新的SONOFLOW®流量傳感器為新的移動驅動單元EXCOR ®主動應用在PARACORPOREAL搏動心臟的心室輔助裝置
聲能®再次證明了其在管理醫學工程領域復雜開發項目方面的專業知識。承包開發一種新型夾式超聲波傳感器使流量測量EXCOR所有的項目合作伙伴®套管和泵與新的移動驅動單元EXCOR組合變種®主動。憑借其產品EXCOR ®成人及EXCOR ®兒科，心臟柏林有限公司是世界上唯一一家以任何年齡和體型的支持病人-從嬰兒到成人。
心臟支持系統EXCOR® 來自BERLIN HEART GMBH公司
心臟支持系統EXCOR®用于后期階段心力衰竭患者的機械輔助心功能。它是唯一一個獲得監管部門批準的，適用于從新生兒到成人的所有年齡段患者的體外系統。除了左心室的支持外，EXCOR®系統還可在兩個心室均發生故障的情況下使用
-所謂的雙心室支持。新型移動驅動單元EXCOR®Active經過專門設計，可優化針對嚴重心臟功能不全兒童的治療，并具有許多突出優勢，從而表現出色：
像手提行李箱一樣小的驅動裝置，包括電池在內僅15公斤
即使在BVAD模式下，電池續航時間也至少為5小時
帶有用戶友好型觸摸屏的平板電腦
不同年齡段的不同動員方式
聲能® 開發新型流量傳感器
在移動驅動單元EXCOR的整體開發過程中®活性，SonOTEC ®正在導致用于開發設計用于直接體積流量測量SONOTEC177傳1858感3804器上用于結合所述新驅動單元脈動VAD系統的所有插管和泵的變化的柔性管新夾式超聲波傳感器的子項目。
新的流量傳感器開發-要求清單
除了諸如高精度和出色的測量性能等常規參數外，這些傳感器還應滿足許多其他要求，例如緊湊和輕便的產品設計。此外，傳感器需要配備兒童安全的關閉機構，并且在使用除纖顫器的情況下必須安全。各種傳感器架構可確保將其輕松應用于所有EXCOR®套管和泵的變體。超聲波傳感器的電源和通信包含在新型驅動系統中。
SonOFLOW ®傳感器作為一項基本的安全功能
流量傳感器是便攜式體外血液泵EXCOR的關鍵部分®主動，確保主動流量測量并不斷執行真實性檢查?？傮w而言，流量傳感器是此類高度復雜的醫療技術產品的關鍵安全功能。
產品型號：
SonOTEC SONOCONTROL14
SonOTEC SONOPIPE12
SonOTEC SONOPIPE13
SonOTEC SonOAIR IL
SonOTEC SonOAIR IP
SonOTEC SonOAIR MIP
SonOTEC SONAPHONET、
SonOTEC SONOSPHERE
SonOTEC SONOCONTROL15
SonOTEC SonOCHECK ABD06
SonOTEC SonOCHECK ABD07
SonOTEC SonOCHECK ABD05
SonOTEC SonOFLOW IL.52
SonOTEC SonOFLOW CO.55
SonOTEC SonOFLOW IL.52
SonOTEC SONAPHONE
SonOTEC SONAPHONER
SonOTEC SonAPHONE RD
SonOTEC SonAPHONE M
SonOTEC SONOSPOT
SonOTEC SonAPHONE K
SonOTEC SonAPHONE E
SonOTEC 50 SONOWALL、
SonOTEC CYGNUS1 EX
該項目利用了SONOTEC獨特的小型化，集成化和許多新便攜式醫療項目所需的低電流消耗的優勢。SonOTEC ®處于業界領先地位的制造流程，泡沫和流動氣泡傳感器，以滿足便攜設備行業的需求。SONOTEC177傳1858感3804器在長期成功實施的項目中，超聲專家在心室輔助，透析和輸血設備，心肺機，血液分離器，醫用泵和診斷系統的制造商中贏得了極好的聲譽。從一個非常早期的階段，在產品開發過程中的認證過程中的密集指導，驗證，樣機期間支持，其專業知識給SonOTEC ® 持久的競爭優勢。
