FUG高壓電源HCE 7-12500用于半導體材料和電子管的測試和制造

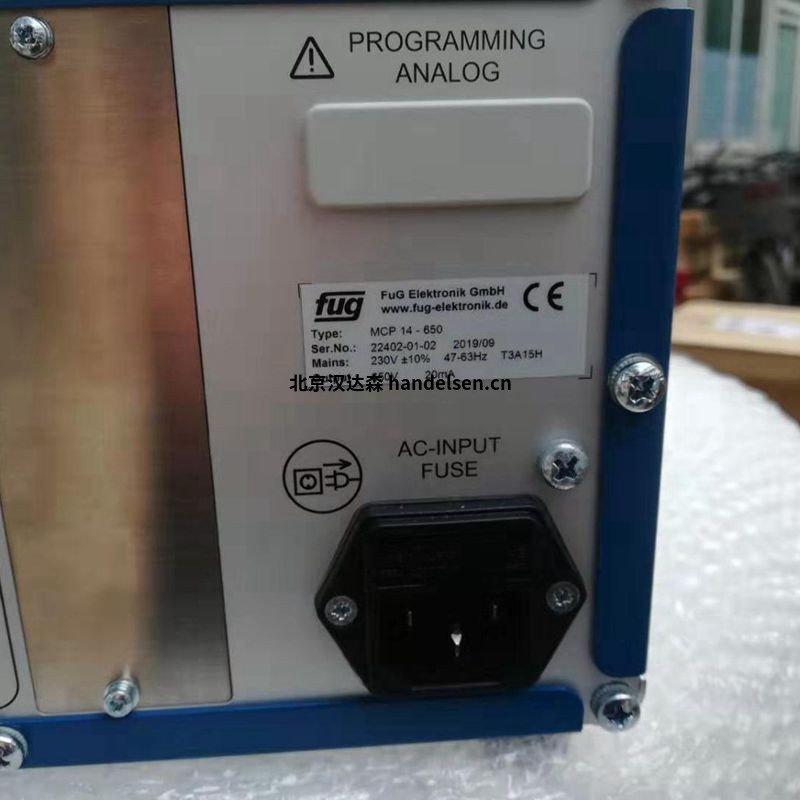

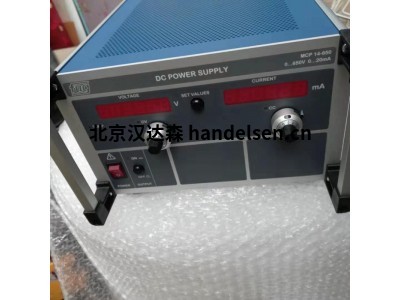

一、FUG電源 （重點MCP 14-650系列 HCE 7-12500系列 HCP 350-12500系列   HCP 14-20000）

所有FuG系列電源均提供高度精確調節的直流電壓或直流電，并且可以將電壓和電流設置為從零到指定的最終值。電源電壓或負載的波動會(huì )自動得到補償。輸出是短路和防傾翻的。從電壓調節到電流調節的過渡會(huì )根據連接的負載自動發生。歐姆，電容，電感或復雜負載都是可能的?？梢酝ㄟ^(guò)前面板上的十轉電位計（暗盒除外）或通過可選的模擬或數字接口進行設置。

二、2.1FUG基本系列

FuG電源的“專業系列”包括從低壓到數百千伏的單極性或雙極性輸出的各種不同的電源類別。該系列是要求更高穩定性，最小紋波或其他特殊功能的要求更高的應用的正確解決方案。具有基本設備和可選設備功能的模塊化系統可以滿足這些要求

2.2FUG專業系列

FuG電源的“專業系列”包括從低壓到數百千伏的單極性或雙極性輸出的各種不同的電源類別。該系列是要求更高穩定性，最小紋波或其他特殊功能的要求更高的應用的正確解決方案。具有基本設備和可選設備功能的模塊化系統可以滿足這些要求

三、FUG電源應用領域

享譽全球的高精度FuG電源已在工業和高科技領域得到廣泛應用。我們的活動范圍還包括大學和研究機構，這些研究機構高度重視高可靠性和穩定性。但是FuG電源還可以在許多其他應用領域中提供必要的電壓

FUG HCP系列從3.5kV至300kV / 14W至15kW

原則上，整流線電壓驅動固定頻率的方波發生器，其交流電壓經過變換，整流和濾波，從而產生輸出電壓。為了調節，對方波電壓進行脈寬調制。通過高開關頻率，可以實現低輸出電壓殘余紋波，以及高穩定性，高調節速度和低存儲能量。



型號 電壓 電流 寬度 高度 深度 重量

HCP 14 - 3500 • 0 - 3500 V 0 - 4 mA ½19" / 222 mm 3 U / 133 mm 350 mm 3 kg

HCP 35 - 3500 • 0 - 3500 V 0 - 10 mA ½19" / 222 mm 3 U / 133 mm 350 mm 4 kg

HCP 140 - 3500 • 0 - 3500 V 0 - 40 mA ½19" / 222 mm 3 U / 133 mm 350 mm 6 kg

HCP 350 - 3500 • 0 - 3500 V 0 - 100 mA ½19" / 222 mm 3 U / 133 mm 450 mm 7 kg

HCP 700 - 3500 • 0 - 3500 V 0 - 200 mA 19" / 443 mm 3 U / 133 mm 350 mm 11 kg

HCP 1400 - 3500 • 0 - 3500 V 0 - 400 mA 19" / 443 mm 3 U / 133 mm 450 mm 13 kg

HCP 2800 - 3500 3) 0 - 3500 V 0 - 800 mA 19" / 443 mm 3 U / 133 mm* 550 mm** 25 kg

HCP 5000 - 3500 3) 0 - 3500 V 0 - 1,5 A 19" / 443 mm 6 U / 266 mm 650 mm 40 kg

HCP 10000 - 3500 3) 0 - 3500 V 0 - 3 A 19" / 443 mm 9 U / 399 mm 650 mm 75 kg

HCP 15000 - 3500 3) 0 - 3500 V 0 - 4,5 A 19" / 443 mm 12 U / 535 mm 650 mm 110 kg

HCP 14 - 6500 • 0 - 6500 V 0 - 2 mA ½19" / 222 mm 3 U / 133 mm 350 mm 3 kg

HCP 35 - 6500 • 0 - 6500 V 0 - 5 mA ½19" / 222 mm 3 U / 133 mm 350 mm 4 kg

HCP 140 - 6500 • 0 - 6500 V 0 - 20 mA ½19" / 222 mm 3 U / 133 mm 350 mm 6 kg

HCP 350 - 6500 • 0 - 6500 V 0 - 50 mA ½19" / 222 mm 3 U / 133 mm 450 mm 7 kg

HCP 700 - 6500 • 0 - 6500 V 0 - 100 mA 19" / 443 mm 3 U / 133 mm 350 mm 11 kg

HCP 1400 - 6500 • 0 - 6500 V 0 - 200 mA 19" / 443 mm 3 U / 133 mm 450 mm 13 kg

HCP 2800 - 6500 3) 0 - 6500 V 0 - 400 mA 19" / 443 mm 3 U / 133 mm* 650 mm 25 kg

HCP 5000 - 6500 3) 0 - 6500 V 0 - 750 mA 19" / 443 mm 6 U / 266 mm 650 mm 40 kg

HCP 10000 - 6500 3) 0 - 6500 V 0 - 1,5 A 19" / 443 mm 9 U / 399 mm 650 mm 75 kg

HCP 15000 - 6500 3) 0 - 6500 V 0 - 2,3 A 19" / 443 mm 12 U / 535 mm 650 mm 110 kg

HCP 14 - 12500 • 0 - 12500 V 0 - 1 mA ½19" / 222 mm 3 U / 133 mm 350 mm 4 kg

HCP 35 - 12500 • 0 - 12500 V 0 - 2,5 mA ½19" / 222 mm 3 U / 133 mm 350 mm 5 kg

HCP 140 - 12500 • 0 - 12500 V 0 - 10 mA ½19" / 222 mm 3 U / 133 mm 350 mm 7 kg

HCP 350 - 12500 • 0 - 12500 V 0 - 25 mA 19" / 443 mm 3 U / 133 mm 450 mm 11 kg

HCP 700 - 12500 • 0 - 12500 V 0 - 50 mA 19" / 443 mm 3 U / 133 mm 550 mm 16 kg

HCP 1400 - 12500 • 0 - 12500 V 0 - 100 mA 19" / 443 mm 3 U / 133 mm 650 mm 21 kg

HCP 2800 - 12500 3) 0 - 12500 V 0 - 200 mA 19" / 443 mm 6 U / 266 mm 550 mm 35 kg

HCP 5000 - 12500 3) 0 - 12500 V 0 - 400 mA 19" / 443 mm 6 U / 266 mm 650 mm 40 kg

HCP 10000 - 12500 3) 0 - 12500 V 0 - 800 mA 19" / 443 mm 9 U / 399 mm 650 mm 75 kg

HCP 15000 - 12500 3) 0 - 12500 V 0 - 1,2 A 19" / 443 mm 12 U / 535 mm 650 mm 110 kg

HCP 14 - 20000 • 0 - 20000 V 0 - 0,6 mA ½19" / 222 mm 3 U / 133 mm 350 mm 4 kg

HCP 35 - 20000 • 0 - 20000 V 0 - 1,5 mA ½19" / 222 mm 3 U / 133 mm 350 mm 5 kg

HCP 140 - 20000 • 0 - 20000 V 0 - 6 mA ½19" / 222 mm 3 U / 133 mm 350 mm 7 kg

HCP 350 - 20000 • 0 - 20000 V 0 - 15 mA 19" / 443 mm 3 U / 133 mm 450 mm 11 kg

HCP 700 - 20000 • 0 - 20000 V 0 - 30 mA 19" / 443 mm 3 U / 133 mm 550 mm 16 kg

HCP 1400 - 20000 0 - 20000 V 0 - 60 mA 19" / 443 mm 3 U / 133 mm 650 mm 21 kg

HCP 2800 - 20000 3) 0 - 20000 V 0 - 120 mA 19" / 443 mm 6 U / 266 mm 650 mm 35 kg

HCP 4200 - 20000 3) 0 - 20000 V 0 - 200 mA 19" / 443 mm 6 U / 266 mm 650 mm 45 kg

7.2HCH高性能

時鐘電路（帶空氣或油絕緣)

HCH系列從650V至300kV / 20kW至50kW

原則上，整流線電壓驅動固定頻率的方波發生器，其交流電壓經過變換，整流和濾波，從而產生輸出電壓。為了調節，對方波電壓進行脈寬調制。

HCH 20000 - 650 3) 0 - 650 V 0 - 30 A 19" / 600 mm 29 U / 1500 mm 600 mm 240 kg

HCH 30000 - 650 3) 0 - 650 V 0 - 45 A 19" / 600 mm 38 U / 2000 mm 800 mm 300 kg

HCH 40000 - 650 3) 0 - 650 V 0 - 60 A 19" / 600 mm 38 U / 2000 mm 800 mm 360 kg

HCH 50000 - 650 3) 0 - 650 V 0 - 75 A 19" / 600 mm 38 U / 2000 mm 800 mm 420 kg

HCH 20000 - 1250 3) 0 - 1250 V 0 - 16 A 19" / 600 mm 29 U / 1500 mm 600 mm 240 kg

HCH 30000 - 1250 3) 0 - 1250 V 0 - 24 A 19" / 600 mm 38 U / 2000 mm 800 mm 300 kg

HCH 40000 - 1250 3) 0 - 1250 V 0 - 32 A 19" / 600 mm 38 U / 2000 mm 800 mm 360 kg

HCH 50000 - 1250 3) 0 - 1250 V 0 - 40 A 19" / 600 mm 38 U / 2000 mm 800 mm 420 kg

HCH 20000 - 2000 3) 0 - 2000 V 0 - 10 A 19" / 600 mm 29 U / 1500 mm 600 mm 240 kg

HCH 30000 - 2000 3) 0 - 2000 V 0 - 15 A 19" / 600 mm 38 U / 2000 mm 800 mm 300 kg

HCH 40000 - 2000 3) 0 - 2000 V 0 - 20 A 19" / 600 mm 38 U / 2000 mm 800 mm 360 kg

HCH 50000 - 2000 3) 0 - 2000 V 0 - 25 A 19" / 600 mm 38 U / 2000 mm 800 mm 420 kg

HCH 20000 - 3500 3) 0 - 3500 V 0 - 6 A 19" / 600 mm 29 U / 1500 mm 600 mm 240 kg

HCH 30000 - 3500 3) 0 - 3500 V 0 - 8 A 19" / 600 mm 38 U / 2000 mm 800 mm 300 kg

HCH 40000 - 3500 3) 0 - 3500 V 0 - 12 A 19" / 600 mm 38 U / 2000 mm 800 mm 360 kg

HCH 50000 - 3500 3) 0 - 3500 V 0 - 15 A 19" / 600 mm 38 U / 2000 mm 800 mm 420 kg

HCH 20000 - 6500 3) 0 - 6500 V 0 - 3 A 19" / 600 mm 29 U / 1500 mm 600 mm 240 kg

HCH 30000 - 6500 3) 0 - 6500 V 0 - 4 A 19" / 600 mm 38 U / 2000 mm 800 mm 300 kg

HCH 40000 - 6500 3) 0 - 6500 V 0 - 6 A 19" / 600 mm 38 U / 2000 mm 800 mm 360 kg

HCH 50000 - 6500 3) 0 - 6500 V 0 - 7,5 A 19" / 600 mm 38 U / 2000 mm 800 mm 420 kg

HCH 20000 - 12500 3) 0 - 12500 V 0 - 1,6 A 19" / 600 mm 29 U / 1500 mm 600 mm 240 kg

HCH 30000 - 12500 3) 0 - 12500 V 0 - 2,4 A 19" / 600 mm 38 U / 2000 mm 800 mm 300 kg

HCH 40000 - 12500 3) 0 - 12500 V 0 - 3,2 A 19" / 600 mm 38 U / 2000 mm 800 mm 360 kg

HCH 50000 - 12500 3) 0 - 12500 V 0 - 4 A 2x19" / 1200 mm 38 U / 2000 mm 800 mm 480 kg

HCH 10000 - 20000 3) 0 - 20000 V 0 - 500 mA 19" / 600 mm 29 U / 1500 mm 600 mm 120 kg

HCH 15000 - 20000 3) 0 - 20000 V 0 - 750 mA 19" / 600 mm 29 U / 1500 mm 600 mm 170 kg

HCH 20000 - 20000 3) 0 - 20000 V 0 - 1 A 19" / 600 mm 38 U / 2000 mm 800 mm 240 kg

HCH 30000 - 20000 3) 0 - 20000 V 0 - 1,5 A 19" / 600 mm 38 U / 2000 mm 800 mm 300 kg

HCH 40000 - 20000 3) 0 - 20000 V 0 - 2 A 19" / 600 mm 38 U / 2000 mm 800 mm 360 kg

HCH 50000 - 20000 3) 0 - 20000 V 0 - 2,5 A 2x19" / 1200 mm 38 U / 2000 mm 800 mm 480 kg

HCH 10000 - 35000 3) 0 - 35000 V 0 - 300 mA 19" / 600 mm 38 U / 2000 mm 800 mm 390 kg

HCH 15000 - 35000 3) 0 - 35000 V 0 - 400 mA 19" / 600 mm 38 U / 2000 mm 800 mm 420 kg

HCH 20000 - 35000 3) 0 - 35000 V 0 - 600 mA 19" / 600 mm 38 U / 2000 mm 800 mm 450 kg

HCH 30000 - 35000 3) 0 - 35000 V 0 - 800 mA 2x19" / 1200 mm 38 U / 2000 mm 800 mm 640 kg

HCH 40000 - 35000 3) 0 - 35000 V 0 - 1,2 A 2x19" / 1200 mm 38 U / 2000 mm 800 mm 720 kg

HCH 50000 - 35000 3) 0 - 35000 V 0 - 1,5 A 2x19" / 1200 mm 38 U / 2000 mm 800 mm 790 kg
