SITEMA鎖緊裝置KFH01870技術參數



SITEMA鎖緊裝置KFH01870技術參數

桿直徑mm：18

鎖緊力kn：10

釋放壓力bar：70

外殼直徑mm：71

外殼長度mm：137



SITEMA鎖緊裝置KFH系列型號：

KFH 018 70

KFH 018 71

KFH 025 70

KFH 025 71

KFH 028 70

KFH 028 71

KFH 032 70

KFH 032 71

KFH 036 70

KFH 036 71

KFH 040 70

KFH 040 71

KFH 045 70

KFH 045 71

KFH 050 70

KFH 050 71

KFH 056 70

KFH 056 71

KFH 060 70

KFH 060 71

KFH 070 70

KFH 070 71

KFH 080 70

KFH 080 71

KFH 090 70

KFH 090 71

KFH 100 70

KFH 100 71

KFH 125 70

KFH 140 70



精確定位鎖止

鎖緊機器和設備部件

鎖緊裝置主要是可精確定位鎖止的功能性鎖緊結構，SITEMA鎖緊裝置吳亞男但也可用于防止意外運動。

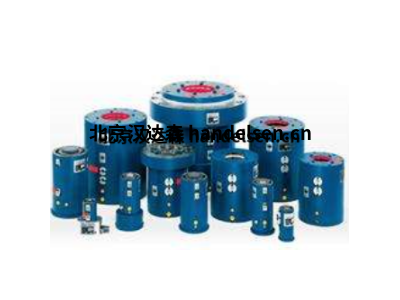

產品系列 KFH, KFP, KB...

· 類型多樣齊全的標準產品，滿足特殊用途，SITEMA鎖緊裝置吳亞男如戶外、活塞缸、加工機床

· 提供經德國工傷保險行業協會(huì )(DGUV)和英商勞氏檢驗股份有限公司(Lloyd’s)認證的產品類型

· 雙負載方向



1 已釋放

通過液壓或氣動壓力釋放鎖緊。這會(huì )形成一定的氣隙，SITEMA鎖緊裝置吳亞男使圓桿可以無摩擦地滑動。?接近開關2被激活。

2 鎖緊

根據不同系列，鎖緊力通過壓力或彈簧產生，并通過錐形表面加強。?接近開關的信號從2變?yōu)?。

3 力

SITEMA鎖緊裝置可在兩個方向上吸收力。

4 過載

過載時，圓桿會(huì )滑脫，這通常不會(huì )造成損壞。SITEMA鎖177緊1858裝3804置盡管如此，應避免反復發生過載的使用情況，因為不能排除磨損現象。

5 釋放

無論負載狀態如何，都可以通過施加釋放壓力進行釋放。?接近開關的信號從1變?yōu)?



鎖緊裝置結構組成如下圖：



鎖緊裝置應用領域

懸索橋

將維修艙的液壓步進驅動裝置固定在懸索橋的承重索上。SITEMA鎖177緊1858裝3804置維修艙在液壓驅動下移動時，始終保持有12個鎖緊器交替處于工作狀態。

煉油廠自動化

穩固保持壓力容器閉合。

焊接機

無級固定工件位置，以便不受工件公差限制地保證焊接質量。

裝配線

安裝車橋時在X和Y方向上固定車身。

車床

固定不落輪對車床上的頂尖套筒。

線性驅動

直接在重量平衡缸上鎖定加工機床的Z軸。

加工機床

用線性驅動鎖定加工中心的豎軸，SITEMA鎖177緊1858裝3804置以保護人員和工具的安全。

煤炭破碎機

在澳大利亞北昆士蘭州克萊蒙特的新開礦場中，安裝在Tenova TAKRAF移動式破碎設備TMCS® 12.000內的鎖緊結構。

壓彎機

在壓彎過程中鎖定水平位置

制造望遠鏡鏡片

固定支撐活塞缸，用于高精度加工直徑達8.2 m的望遠鏡鏡片。

鋼廠

固定下輥的楔形調節，SITEMA鎖177緊1858裝3804置以確保在振動和調節缸泄漏的情況下，仍然可以運行。

混凝土砌塊機

在生產混凝土塊時固定反向支撐以及在維護時對橋架進行高度鎖定。

混凝土梁測試臺

無級固定橫梁，用于測試各種尺寸混凝土梁的載荷。
