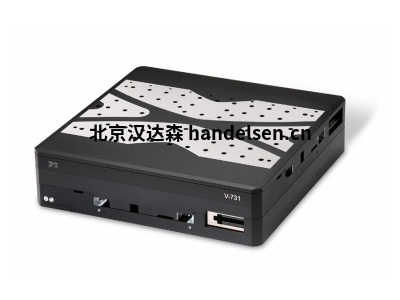

PI V-731 精密XY位移平臺

PI V-731 精密XY位移平臺

高運動精度和穩定性，磁性直接驅動器

行程為205毫米×205毫米(8")

速度達200毫米/秒

可選配步進電機

單向重復精度達0.1微米

增量編碼器分辨率為10納米

PIMag®磁力直接驅動

三相磁性直接驅動器在動力傳動系統中未使用機械零件，其可直接將驅動力傳輸至運動平臺，且無摩擦。驅動器可實現高速度和高加速度。 無鐵芯電機非常適合對精度有超高要求的定位任務，因為其不會(huì )與永久性磁鐵發生不良作用。這樣即使在最低的速度下也能保持平穩的運行，同時，在高速狀態下也不會(huì )產生振動。避免了控制的非線性行為并且每個位置都很容易控制。驅動力可任意設定。

交叉滾子軸承

利用交叉滾柱軸承，滾珠軸承中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱軸承的另一個特征是高導向精度和負載能力。力導向滾動體保持架防止線性導向蠕變。

采用增量編碼器實現直接位置測量

非接觸式光學編碼器以極高的精度直接在運動平臺上測量實際位置，因此非線性效應、機械作用或彈性形變不會(huì )對位置測量造成影響。

可按需提供其他行程。

應用領域

工業和科研。計量、檢驗、工業顯微鏡學

訂購信息

V-731.096111 精密XY位移平臺，310 毫米 × 310 毫米寬度 ，205 毫米 × 205 毫米行程，線性電機，帶正弦/余弦信號傳輸的線性編碼器，20微米傳感器信號周期
