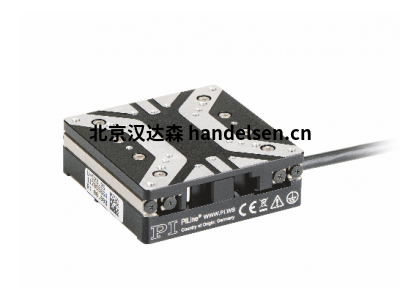

PI U-751精密XY位移平臺

PI U-751精密XY位移平臺

低調快速、直接位置測量

產品說明

· 緊湊設計：高度僅32毫米，無鉛螺絲管或法蘭電機

· 100 nm 分辨率的直測量線性編碼器

· 自我鎖定，PI位移平臺吳亞男休息時無熱生成，無伺服抖動

· 清除孔徑 78 毫米× 78 毫米(最大位移 65 毫米× 65 毫米)

· 非接觸式限制和參考交換機

精密級 XY 階段

PILine®階段特別適合需要快速精確定位的應用程序。關閉后，自鎖驅動器保持舞臺的位置機械穩定。因此，能源消耗和熱發電大大減少。具有低負荷周期的應用，電池供電或熱敏性受益于這些特性。PI位移平臺吳亞男 軸的位置由編碼器測量，光學參考開關允許可靠的可重復運動。壓電驅動原理及其電氣操作價格低廉，可定制。

使用增量線性編碼器測量高精度位置

非接觸性光學編碼器以最精確的精度直接測量平臺的位置。非線性、機械播放或彈性變形對測量沒有影響。

應用領域

研究和工業。用于顯微鏡、生物技術、實驗室自動化。PI位移平臺吳亞男 可應要求提供標準光顯微鏡的特殊版本。

PIline®超聲波壓軸

PILine®超聲波壓電機的一個組成部分是通過耦合元件預裝的壓子執行器，PI 177位1858移3804平臺可移動的引導跑步者。壓生電荷執行器對100至200 kHz之間的高頻交流電壓的超聲波振蕩感到興奮。與跑步者相比，執行器的變形會(huì )導致耦合元件的周期性對角線運動。創(chuàng )建的源是每個周期幾納米：高頻率導致高速。將壓生執行器預裝到跑步者身上，可確保在休息時自動鎖定驅動器并關閉。

交叉滾筒指南

使用交叉滾筒引導，球導中的球點接觸被硬化滾筒的線接觸所取代。因此，它們要硬得多，需要的預加載更少，從而減少摩擦，并允許更平穩的運行。交叉滾筒導引還以高引導精度和負載能力而著稱。PI 177位1858移3804平臺 力導滾動元件籠可防止籠子蠕變。

德國本土采購，拼箱發貨報關，德國技術，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢吳亞男

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn
