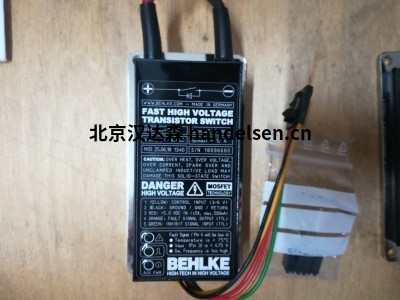

Behlke 德國貝克 高速高壓開關 Behlke HTS 11-14-C 本土采購 售后保障

主要應用
需要產生高電壓快速脈沖的場合,例如：快速脈沖群發生器，泡克耳斯盒驅動器，雷達調節器等。它擁有納秒級的的上升沿時間，能輸出較大脈沖電流。它與傳統的真空電子管相比，有速率高，輸出阻抗低，壽命長，驅動簡單，功耗小等特點。
本開關的觸發輸入電壓為3~5.5V，輸出脈沖固定寬度為200nS 。輸出脈沖上升沿本質上與工作電壓，負載電容，分布電容和分布電感有關。在優化的布線和布局設計下上升沿可以達到小于3nS。它的電氣絕緣超過10KV, 能輸出正極性和負極性的脈沖。
連接及操作：應用時應注意電源電壓不能高于5.5V以及極性不能接反,否則會(huì )有損壞電子開關的危險。為避免開機時產生過大的浪涌電流和保護開關應該限制電源電流在1A以下，或使用1A的供電電源供電。
在中間位置的三個引腳,它們在內部連接到一起為開關的高壓負極。另三個一排的引腳也是在內部連接到一起為開關的高壓正極。應用時應注意將它們分別連接到一起。

BEHLKE固態

可以配備開關

各種外殼，連接器和

冷卻選項以及不同的選項

電氣性能滿足個性化設計要求。

適用的選項列在相關的產品調查A至G中

產品選擇：高壓和脈沖功率應用意味著總是存在一定的火花和閃光風險，特別是在環境條件，工作條件或負載條件意外變化的情況下。因此，固態開關的峰值電流能力應始終盡可能高，至少高于應用的可能短路電流。關于額定電壓的選擇，我們建議MOSFET開關的安全裕度至少為5％，所有雙極開關（IGBT，MCT，SCR）的安全裕度至少為20％，以最大限度地降低意外電壓波動或意外反激電壓造成損壞的風險。長期可靠性，分別是高壓固態開關的平均故障間隔時間（MTBF）始終是其工作溫度的函數。因此，我們強烈建議盡可能在中等溫度下操作開關。這主要通過選擇足夠的導通電阻，電流能力，自然電容和耦合電容來實現。有關電阻和電容功率損耗計算，請參閱我們的一般說明。如果計算的功耗超過開關的Pd（最大）額定值，則必須添加適當的冷卻選項。請注意，單個Pd（最大）額定值始終指的是25°C的外殼溫度。當然，這種實驗室測試條件在實踐中沒有給出。設計人員還必須考慮增加的環境溫度以及運行中的實際外殼溫度。因此，許多應用需要特殊的冷卻措施。 BEHLKE為各種情況提供多種冷卻選擇。設計人員可以選擇陶瓷冷卻表面，散熱片，冷卻法蘭和液體冷卻水或電介質冷卻劑。

eatures  - 開關型號系列HTS

hvswitch工作電壓從500 V到150 kV

hvswitch峰值電流從15到16,000安培

hvswitch di / dt從5到32 kA /μs（取決于型號）

hvswitch上升時間降至0.8 ns（取決于類型）

hvswitch短傳播延遲時間和低抖動

hvswitch續。工作頻率高達3 MHz

hvswitch Burst frequ。高達10 MHz（取決于類型）

hvswitch安全電流隔離，最高可達200?? kVDC

hvswitch通過簡單的TTL信號（3-6V）輕松控制

hvswitch有源輸入濾波器，具有出色的EMC特性

hvswitch短脈沖時沒有危險的不穩定性

hvswitch內部時鐘同步，可實現低EMI

hvswitch具有快速熱固化器的安全電路

hvswitch故障信號輸出和禁止輸入（TTL）

hvswitch保證溫度范圍-40 ... 70

各種被動和主動冷卻選項

hvswitch開關用于固定和可變導通時間

hvswitch半橋和全橋開關（推拉式）

hvswitch高性?xún)r(jià)比的放電開關

hvswitch所有開關都可以用于直流和交流

hvswitch非?？煽?，5年保修

高速高壓開關：我們設計和制造單，推挽開關配置的快速高壓固態開關模塊，采用MOSFET，SiC，IGBT，MCT和晶閘管技術，交流和直流，電壓高達200 kV 。固態開關程序分為兩個基本類別：具有固定導通時間的開關（產品組A至B4）和具有可變導通時間的開關（產品組C1至C8）。具有固定導通時間的開關非常經濟，主要用于簡單的充電或放電電路。由于其出色的EMC特性，它們是用于阻尼振蕩的發電機電路中的理想開關元件，特別是與FDA系列的快速自由轉動二極管相關。如果應用需要極高的di / dt，非?？斓碾妷荷仙龝r(shí)間或非常短的脈沖，那么具有固定導通時間的開關也是首選。與具有固定導通時間的開關相比，具有可變導通時間的開關具有真正的繼電器行為，因此更普遍適用。它們非常適用于具有可變脈沖寬度，可變占空比的應用，或者在需要無限導通時間的情況下。推挽式開關優選地用于產生具有快速上升和下降時間的真正對稱方波脈沖，通常與電容性負載相關。與具有單個開關的裝置相比，推挽式電路不需要工作電阻器，因此在更高工作頻率下的高壓功耗方面效率更高。由于沒有工作電阻器，輸入儲能電容器的尺寸可以減小到最小，而不會(huì )對產生的脈沖的頂部平坦度產生負面影響。因此，推挽式開關是方波脈沖應用的理想選擇，對脈沖形狀有很高的要求。 BEHLKE開關模塊始終是電隔離的。它們可用作高壓側開關，用于正電壓和負電壓。如果電壓極性必須在運行期間改變（例如在具有正負離子加速度的TOF質譜儀中），則考慮AC開關技術。交流開關可用作單開關和推拉開關。 BEHLKE開關的控制總是通過簡單的TTL信號實現。內部控制和安全電路提供控制脈沖整形，過頻和溫度保護。不能錯誤地控制開關。即使在最?lèi)毫拥墓ぷ鳁l件下，它們也始終處于完全開啟或關閉狀態，從不介于兩者之間。此外，開啟或關閉上升時間也不會(huì )受到任何外部沖擊的影響，這可以保證非常高的開關再現性和整個應用電路的非常好的長期可靠性。具有可變導通時間的開關的控制電路具有附加的禁止輸入，其允許連接外部過電流傳感器，外部熱電感應器或其他外部安全電路。所有開關均提供可選的冷卻功能，如改善導熱性（選件ITC），非導電陶瓷冷卻表面（選件CCS），隔離銅冷卻法蘭（選件GCF），非導電陶瓷冷卻法蘭（選件GCF-CER）或銅中的非隔離散熱片（選件CF）或輕質石墨材料（選件CF-GRA）。對于電暈臨界應用，散熱片也可以由非導電高性能陶瓷（選件CF-CER）制成。如果空氣冷卻達到極限，則應用液體冷卻。液體冷卻有兩種方式：間接液體冷卻（選件ILC）和直接液體冷卻（選件DLC）。間接液體冷卻具有中等冷卻效率，設計用于簡單的導電和非導電冷卻劑，如自來水或去離子水。更高效和適合高頻操作的是直接液體冷卻（選項DLC），其使用全氟聚醚（PFPE），全氟碳（PFC）或氫氟醚（HFE）作為非導電冷卻劑?？筛鶕筇峁┚哂袉为氹姎夂蜋C械修改的定制開關

高速高壓脈沖發生器：標準高壓脈沖發生器程序基于HTS型號系列的BEHLKE HV固態開關。該程序包括用于Q開關和其他激光應用的快速pockels單元驅動器，以及用于偏轉和加速網格驅動器的精確方波脈沖發生器，用于踢球磁體驅動器，用于離子捕獲器，用于TWR和速調管調制器以及用于許多其他分析，測量和測試設備。模型系列FQD，GHTS，FHPP和FSWP是“即插即用”解決方案的標準產品線。所有BEHLKE脈沖發生器均設計用于系統集成，這意味著脈沖發生器需要高壓電源和控制信號源才能工作。根據可選的冷卻功能（散熱片，冷卻法蘭或液體冷卻），上述脈沖發生器可以達到最高3 MHz的連續重復頻率（產品組D）。此時需要提及的是，每個BEHLKE開關也可以通過與其他無源和有源部件組合而轉換為脈沖發生器單元，這些部件通過開關集成并封裝在一個外殼中。這些附加部件可以是阻尼電阻，工作電阻，RC緩沖器，緩沖電容器，續流二極管和高壓插座等。集成脈沖發生器解決方案的優點是EMI更低，電暈更少，內置體積更小，電氣性能更高，完美的絕緣，簡化的高壓布線和更低的裝配成本。

快速高壓二極管：用于自由轉向的快速高壓二極管組件，電壓高達200 kV，峰值電流高達10 kA，恢復時間為80 ns（FDA系列型號）。 FDA二極管組件可用作單二極管，雙二極管或二極管網絡(luò )，帶有串聯阻斷二極管，用于MOSFET或IGBT開關。所有BEHLKE高壓二極管均采用經濟高效的塑料外殼或上述冷卻選項。請參閱產品組E.可根據要求提供定制的HV二極管。電介質液體冷卻：我們提供基于介電冷卻劑（PFPE，PFC，HFE）的DLC直接液體冷卻的所有組件，包括智能泵裝置，熱交換器，冷卻板，冷卻箱，有源和無源散熱器，流量傳感器，快速連接器，適配器，管材和冷卻劑（產品組F）。高壓部件：高壓薄膜電阻器，高壓質量電阻器，高壓陶瓷電容器，高壓探頭，高壓電纜（產品組G）。
