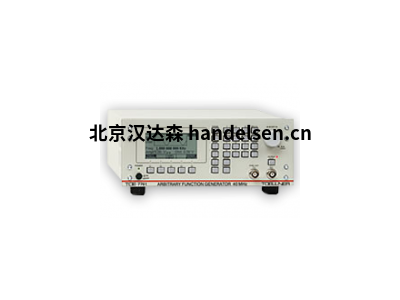

TOE 7761 任意函數發生器使用直接數字合成 (DDS) 技術創(chuàng )建高質量和高精度的弦波。方形波形具有快速上升和下降時間。高達 80 MS/s 的采樣率可由外部時鐘控制。

　　任意信號可以具有高達 1.000.000 個采樣點，分辨率為 14 位，從而允許對自然信號進行很好的仿真。各種積分標準波形(如正弦、三角形、方形、斜坡等)簡化了新的任意波形的創(chuàng )建。

　　輸出振幅可設置為最大 20 VPp(10 VPp到 50 Ω)，偏移量高達 ±10 V (±5 V 到 50 Ω )。具有內部或外部觸發源的各種觸發模式允許生成用戶定義周期的確切數量。各種調制和掃描選項使儀器功能四舍五入。

　　10 MHz 外部時鐘參考可讓您同步設備以進行精確的相位

　　調整。

　　操作方便，使用圖形液晶屏和多功能旋轉輪。所有功能只需幾個輸入就可以配置。此外，還可將多達 50 種儀器配置保存在非易失性存儲器

　　特殊功能中

　　1 μHz 至 40 MHz 正弦和方形波形詳情咨詢177*1858*8643

　　輸出振幅高達 20 Vss

　　80 MS/s 采樣速率，帶任意波形，具有 14 位分辨率和高達 1 000 000 個采樣點

　　1 000 000 個采樣點的閃存

　　許多標準波形有助于創(chuàng )建任意波形

　　各種調制和掃描選項

　　可以存儲 50 個儀器配置

　　通過 USB 進行遠程控制1)，GPIB 和 RS-232 接口


　　頻率特性

　　正弦1 μHz 至 40 MHz

　　廣場1 μHz 至 40 MHz

　　里安格爾1 μHz 之二 5 MHz

　　脈沖0，5 mHz 至 10 MHz

　　精度0.002 % (20 ppm)詳情咨詢177*1858*8643

　　分辨率12 位 oder 1 μHz

　　波形特征

　　聲弦

　　諧波

　　失真信號

　　失真(非諧波)

　　DC 至 20 kHz

　　-65 dBc 20 kHz 之二 100 kHz -60 dBc

　　100 kHz 之二 5 MHz -45 dBc

　　5 MHz 之二 40 MHz -30 dBc

　　DC 至 1 MHz < -60 dBc

　　三角形

　　可變對稱性

　　10 % 到 90 %

　　方形

　　過渡時間

　　占空詳情咨詢177*1858*8643

　　比 < 10 MHz

　　<

　　30 MHz

　　< 40 MHz 對稱誤差

　　過沖

　　< 8 ns 在全振幅時到

　　50 Ω 20% 至 80%，

　　±1% 最大 40% 至 60%， ±5% 最大

　　< 1% 在 50%

　　占空比

　　Typ. < 輸出振幅的 3% ± 50 mV

　　脈沖

　　脈沖寬度

　　過沖

　　> 50 ns 或 0.0001% 的重復率

　　Typ. < 輸出振幅的 3% ± 50 mV

　　輸出特性

　　振

　　幅

　　范圍詳情咨詢177*1858*8643

　　分辨率

　　單位

　　精度線性度

　　20 mVPp至 20 VPp最大值，10 mVPp之二 10 VPp50 Ω

　　3 位數字或 10 mV

　　VPp,五Rms，dBm

　　±2 % ±10 mV 的設定值，在 1 V 到 10 V

　　0.1 dB 到 1 MHz，1.5 dB 到 40 MHz

　　偏移

　　范圍

　　分辨率

　　精度

　　最高 ±9.99 V，最高 ±4.99 V 到 50 Ω，具體取決于設置的振幅

　　3 位或 10 mV

　　±2% ±10 mV 到 50 Ω

　　主輸出

　　無用濾波器

　　輸出保護

　　50 Ω

　　9 階橢圓濾波器和 5 階貝詳情咨詢177*1858*8643

　　塞爾濾波器短路防光，抗外部電壓高達 ±15 V。

　　如果過載，輸出將自動斷開。

　　操作模式

　　連續

　　觸發

　　門爆裂

　　具有設定參數的連續輸出信號

　　輸出保留最后一個波形的最后值，直到觸發事件到達，并且正好有一個完整的波形隨后使用編程參數

　　(如觸發模式)輸出，但輸出信號在柵極信號持續時間內生成。最后一個啟動周期已完成。

　　與觸發模式類似，但編程編號為 2 到 999 999 循環。

　　觸發特征

　　源

　　開始階段

　　重復

　　率 內部外部脈沖寬度

　　內部、外部、手動

　　或遙控接口 -360° 至 + 360°，分辨率為 0.1 μ

　　0.01 Hz 至 1 MHz，精度

　　± 0.002 % < 10 MHz (DDS-信號)，< 20 MHz(任意)

　　> 20 ns， (TTL)詳情咨詢177*1858*8643詳情咨詢177*1858*8643

　　調制特性

　　振幅調制

　　內部

　　外部

　　0.01 Hz 至 20 kHz 正弦、方形或三角形，可變調制從 0

　　% 之二 100 % 5 VPp用于 100 % 調制

　　頻率調制

　　內部外部

　　0.01 Hz 至 20 kHz 正弦、方形或三角形，可變調制從 0

　　% 之二 100 % 5 VPp頻率變化 100%

　　FSK

　　時鐘速率

　　內部外部1)

　　0.01 Hz 至 1 MHz

　　TTL 信號，最大 1 MHz

　　1)外部 FSK 調制使用觸發進.規格可能會(huì )更改，

　　恕不另行通知掃描特性

　　特征

　　掃描時間詳情咨詢177*1858*8643

　　觸發器線性向上、向下、向上和向下

　　對數向上或向下

　　10 ms 到 500 s

　　內部或外部，所有觸發模式

　　輸入和輸出

　　調制

　　中的求和模擬輸入信號可以添加到輸出信號中。

　　5 VPp用于滿量級輸出，帶寬：DC 至 > 10 MHz，阻抗 500 Ω

　　5 VPpf r 100 % 調制，帶寬：直流至 > 50 kHz，阻抗 10 kΩ

　　引用中的

　　觸發器

　　標記出

　　同步TTL 兼容，最大 20 MHz，脈沖寬度 > 20 ns， 阻

　　抗 10 kΩ 10-MHz 方信號用于器件同步、TTL 兼容、輸入阻抗 1 k=

　　10-MHz 方形信號或任意時鐘用于器件

　　同步，TTL 兼容，阻抗 50 Ω 正 TTL 脈沖作為任意信號



　　的標記，可自由編程，阻抗 50 Ω 正 TTL 脈沖與輸出頻率同步，阻抗 50 Ω
