德國RINGFEDER原裝進口聯軸器直供
陳華麗
QQ：2351635597
手機：18519260275
電話：010-64714988-172
傳真：010-84786709-667
郵件：sales65@handelsen.cn |
 |
 |
我們全球領先的RINGFEDER彈性爪聯軸器GWE、TNM、TNS和TNB系列–源自久經考驗的GERWAH和TSCHAN系列–滿足眾多行業的最高性能和耐用性要求，例如鋼鐵和金屬行業、驅動和輸送技術、發電、機床、包裝和印刷機械制造以及自動化、控制和定位技術。扭轉彈性聯軸器具有抗穿刺性，并且在各個方向都很靈活，因此可以有效補償由裝配不準確或沉降現象引起的軸向、橫向和角度軸失調。出色的堅固性和阻尼特性保證了用戶最大的操作可靠性，尤其是在沖擊、交變或振動載荷顯著的應用中。根據客戶的具體要求，例如預期用途、環境條件或傳遞扭矩，我們提供最合適的聯軸器解決方案。隨附的、易于更換的彈性體環或緩沖墊有不同的肖氏硬度。

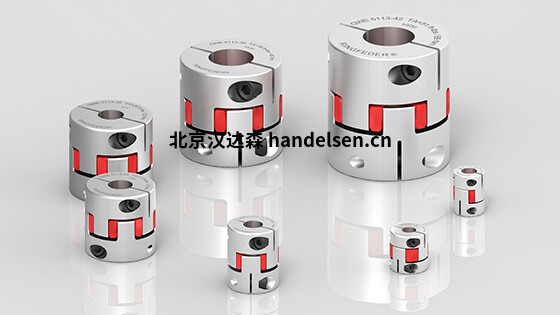

彈性體爪形聯軸器GWE、TNM、TNS & TNB
1.GWB金屬波紋管聯軸器
高精度、抗扭剛度、無反沖——全球領先的RINGFEDER金屬波紋管聯軸器GWB系列–原名GERWAH總體幸福感量表–非常適合所有必須以最高角度精度將扭矩或旋轉運動從一個軸傳遞到另一個軸的應用:機床和包裝機的線性和主軸提升裝置、醫療和泵技術、試驗臺、自動化、輸送機和控制技術、機器人技術等。由于不銹鋼制成的特有金屬波紋管，它們可以高效地補償徑向、軸向和角度軸失調，從而確保傳動系統始終處于精確位置。RINGFEDER的所有金屬波紋管聯軸器GWB系列無需磨損和維護，非常易于安裝，設計非常緊湊，轉動慣量低。因此，無論用戶使用的是成熟的標準設計還是專門開發的定制設計，他們都可以在同等程度上實現最大的成本效益和操作可靠性。
2.TND鋼制圓盤聯軸器
無側隙、抗扭剛性、錯位補償、免維護和無磨損:我們出色的RINGFEDER鋼盤聯軸器TND系列–源自臺灣海峽POSIMIN和GERWAH系列-是嗎由100 %鋼制成，滿足最大的功能和耐用性要求，并在全球最廣泛的應用領域證明自己。從紙張、印刷和包裝機械，到鋼鐵、塑料、化工和水泥行業，再到客運、食品和飲料生產、起重機和起重技術、造船或能源和原材料提取——它們的多功能性使它們可以普遍、靈活地應用。RINGFEDER聯軸器的中心部件TND系列是由不銹鋼彈簧鋼制成的有限元優化鋼板組件，通過精密套筒和高彈性定位銷螺釘交替連接到輪轂和現有墊片上。根據用戶的要求，輪轂可以通過鍵槽連接到軸上，或者通過RINGFEDER完全沒有間隙。收縮盤或鎖定組件。高質量的薄片組件通過結合摩擦和正向鎖定，即使是最大扭矩也能可靠傳遞，同時確保所需的角度、軸向以及必要時的徑向錯位能力
3.TNZ齒輪聯軸器
RINGFEDER的扭轉剛性和低側隙齒輪聯軸器TNZ系列–前TSCHANTNZ和POSIFLEX –由高強度鋼制成，并在世界范圍內的所有工業領域得到證明，在這些行業中，極高的扭矩必須從一個軸傳遞到另一個軸。這些應用包括特別重的應用，例如直接驅動輸送系統、攪拌機、軋機或輥道。作為柔性軸連接，我們的RINGFEDER齒輪聯軸器通過帶鼓形齒的輪轂主動傳遞扭矩，鼓形齒始終與直齒齒套筒嚙合。它們的特點是極高的功率密度，并且根據聯軸器的不同，也適用于軸向、徑向和角度軸不對準的有效補償。由于采用超高壓添加劑的高質量潤滑脂潤滑，可實現最小的恢復力，從而保證可靠、幾乎無磨損的操作。我們獨特的模塊化系統為用戶提供了裝配精確匹配的聯軸器設計的最大靈活性——合適的部件，如制動盤或制動鼓和扭力軸，可以根據具體要求進行調整。

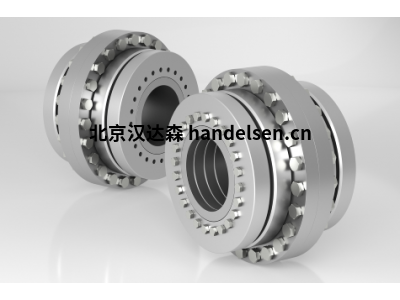

4.桶形聯軸器
高質量的RINGFEDERTNK系列桶形聯軸器–早期TSCHAN坦克–用于起重機和升降機中，以最佳方式將齒輪箱的驅動軸與繩索卷筒連接起來。其他應用領域包括各種提升平臺、平臺升降機和絞車輸送機。RINGFEDER桶形聯軸器具有抗扭剛度，易于組裝和維護，并能有效補償軸向和徑向軸的錯位。它們通過硬化的鋼桶滾子提供摩擦配合扭矩傳遞其安裝在輪轂和套筒上的半圓形機加工開口中從而確保安全可靠地承受發生的彎曲載荷和徑向力。內外蓋與特殊唇形密封配合使用，可防止異物進入和潤滑劑溢出。集成的磨損指示器允許簡單快速的狀態監控。
5.法蘭聯軸器
緊湊、高度堅固、易于組裝和維護:多功能、靈活的RINGFEDERTNF系列法蘭聯軸器用于通過摩擦鎖定在兩個軸之間可靠地建立無間隙連接。它們是傳統壓配合的更有效和更經濟的替代物。既不需要額外的部件，如鍵槽或楔子，也不需要內部加熱或外部冷卻。組裝時，只需將法蘭的兩半推到軸端，并通過收縮盤摩擦固定，然后法蘭也可以通過簡單的螺紋連接進行連接。扭轉剛性RINGFEDER法蘭聯軸器的高同心度和大軸公差的可接受性令人信服。除了最大扭矩外，它們還能精確、無磨損地傳遞彎矩以及軸向和徑向力。典型應用包括齒輪箱、發動機和工廠建筑，以及例如采礦中使用的皮帶傳動。
6.扭轉高撓性聯軸器TNR
RINGFEDER創(chuàng )新的、不可移動的扭轉高撓性聯軸器TNR系列–眾所周知的TSCHANTNR–允許靈活調整動態扭轉彈簧剛度，從而使整個傳動系的啟動更加平穩，運行更加振動優化。通過適當的彈性緩沖器的特定選擇和組合，實現了耦合剛度與相應傳動系條件的最佳匹配。專為內燃機開發的聯軸器可以在所有方向上移動，因此可以補償要連接的機器在角度、徑向和軸向上的軸錯位。模塊化聯軸器安裝在發動機和分動箱之間，不僅是挖掘機、起重機、破碎機或輪式裝載機等建筑機械的理想選擇，也適用于所有發電領域，包括風力和水力發電廠、應急發電裝置或移動式發電機，以及泵和壓縮機。RINGFEDER的所有聯軸器TNR系列在設計上非常緊湊，可以通過簡單的修改進行防刺穿，并且在安裝和維護上非常方便用戶。
7.安全聯軸器
極端要求的最高安全性:我們的RINGFEDER機械安全聯軸器TNT系列–以前是TSCHAN梯恩梯–專為重型工業中的過載保護而設計。如果超過預定的扭矩極限值，聯軸器的兩半以及輸入側和輸出側將快速可靠地分離。聯軸器根據成熟的接球原理運行。典型的應用領域尤其是建筑和施工機械，如挖掘機、破碎機、粉碎機、分級和隧道掘進機，以及軋機和鋼廠、渦輪機和工業輸送系統。RINGFEDER的核心TNT安全聯軸器是標準化的、專門開發的開關裝置，其中多達12個位于聯軸器周?chē)?。這確保了分離扭矩以及聯軸器尺寸和設計的非凡靈活性。TNT系列的離合器還能有效補償軸錯位，易于安裝和操作，絕對沒有間隙。
產品具體信息：
RINGFEDER梅花形聯軸器 型號：GWE 5102 外徑：10-80 mm 長度：15-114 mm 孔徑：2-48 mm 可傳輸扭矩：0.5-190 Nm
RINGFEDER梅花形聯軸器 型號：GWE 5103 外徑：14-94.5 mm 長度：20-102 mm 孔徑：3-56 mm 可傳輸扭矩：1.2-450 Nm
RINGFEDER梅花形聯軸器 型號：GWE 5103.1 外徑：10-20 mm 長度：15-30 mm 孔徑：2-11 mm 可傳輸扭矩：0.5-3 Nm
RINGFEDER梅花形聯軸器 型號：GWE 5107 外徑：19.5-64.5 mm 長度：34-83 mm 孔徑：4-35 mm 可傳輸扭矩：3-160 Nm
RINGFEDER梅花形聯軸器 型號：GWE 5104 外徑：30-160 mm 長度：35-210 mm 孔徑：5-95 mm 可傳輸扭矩：12.5-1920 Nm
RINGFEDER梅花形聯軸器 型號：GWE 5106 外徑：30-1600 mm 長度：35-210 mm 孔徑：5-95 mm 可傳輸扭矩：12.5-1920 Nm
RINGFEDER梅花形聯軸器 型號：GWE 5112 外徑：32-105 mm 長度：50-140 mm 孔徑：6-55 mm 可傳輸扭矩：12.5-525 Nm
RINGFEDER安全聯軸器 型號：DXM/E-KK 連接形式：鍵槽轂 - 鍵槽套 脫開扭矩：3-740 Nm 孔徑：8-60 mm
RINGFEDER安全聯軸器 型號：DXM/E-OI 連接形式：鎖緊盤轂 - 錐套 脫開扭矩：3-740 Nm 孔徑：10-60 mm
RINGFEDER安全聯軸器 型號：DXM/E-CI 連接形式：夾緊轂 - 錐套 脫開扭矩：3-740 Nm 孔徑：10-60 mm
RINGFEDER安全聯軸器 型號：DXM/CD-FI 連接形式：法蘭轂 - 內錐套 脫開扭矩：3-740 Nm 孔徑：10-60 mm
RINGFEDER線性聯軸器 型號：GWZ 5104.1 外徑：30-105 mm 長度：80-2000 mm 孔徑：5-60 mm 可傳輸扭矩：12.5-525 Nm
RINGFEDER線性聯軸器 型號：GWZ 5106.1 外徑：30-105 mm 長度：85-3000 mm 孔徑：5-60 mm 可傳輸扭矩：12.5-525 Nm
RINGFEDER線性聯軸器 型號：GWZ 5116 外徑：45-119 mm 長度：140-3000 mm 孔徑：8-62 mm 可傳輸扭矩：22-600 Nm
RINGFEDER線性聯軸器 型號：GWZ 5106 外徑：45-119 mm 長度：132-3000 mm 孔徑：8-62 mm 可傳輸扭矩：22-600 Nm
RINGFEDER扭轉剛性膜片式聯軸器 型號：CHD 長度：139-300 mm 最大孔徑：25-60 mm 可傳輸扭矩：170-1350 Nm
RINGFEDER扭轉剛性膜片式聯軸器 型號：CHC 長度：110.2-175 mm 最大孔徑：25-60 mm 可傳輸扭矩：170-1350 Nm
RINGFEDER彈性聯軸器 型號：TNS S-St 轂外徑 D1：50-400 mm 最大孔徑：25-160 mm 長度：75-400 mm可傳輸扭矩：15-8900 Nm
RINGFEDER彈性聯軸器 型號：TNS S-LSt 轂外徑 D1：50-400 mm 最大孔徑：25-160 mm 長度：75-400 mm可傳輸扭矩：15-8900 Nm
RINGFEDER彈性聯軸器 型號：TNS S-BT 轂外徑 D1：50-400 mm 最大外徑：200-710 mm 最大孔徑：42-160 mm 長度：125-400 mm 可傳輸扭矩：130-8900 Nm
RINGFEDER彈性聯軸器 型號：TNS SDD-5 轂外徑 D1：105-400 mm 最大孔徑：45-160 mm 長度：150-469 mm 可傳輸扭矩：130-8900 Nm
RINGFEDER彈性聯軸器 型號：TNS SDDL-5 轂外徑 D1：105-400 mm 最大孔徑：45-160 mm 長度：272-625 mm 可傳輸扭矩：130-8900 Nm
RINGFEDER彈性聯軸器 型號：TNS SDDL-5-BS 轂外徑 D1：145-400 mm 最大外徑： 355-1000 mm 最大孔徑：65-160 mm 長度：344.5-627.5 mm 可傳輸扭矩：600-40050 Nm
RINGFEDER彈性聯軸器 型號：TNS SDDL-5-BSV 轂外徑 D1：126-400 mm 最大外徑： 315-995 mm 最大孔徑：55-185 mm 長度：286.5-588.5 mm 可傳輸扭矩：370-13350 Nm
RINGFEDER彈性聯軸器 型號：TNS SV 轂外徑 D1：105-400 mm 最大外徑： 145-890 mm 最大孔徑：27-160 mm 長度：42-122 mm 可傳輸扭矩：70-4780 Nm
RINGFEDER彈性聯軸器 型號：TNS SX 轂外徑 D1：105-400 mm 最大外徑： 145-890 mm 最大孔徑：48-160 mm 長度：84.5-282 mm 可傳輸扭矩：70-4750 Nm
