ktr-ROTEX ® SP GN 和 EN 無火花聯軸器：
用于潛在爆炸性環境的故障安全和免維護爪式聯軸器
ROTEX GN 和 EN扭轉彈性、無火花爪式聯軸器是用于潛在爆炸性環境的特殊彈性體聯軸器（ATEX 聯軸器）。
SP GN 和 EN 型故障安全 ROTEX 聯軸器可在潛在爆炸性環境中免維護應用。
如果彈性體蜘蛛磨損，它們可以進一步操作。這是通過防止任何靜電荷的導電尼龍材料實現的。同時，這種尼龍材料具有很高的抵抗力，即使在彈性體支架完全磨損的情況下，它也能繼續傳遞扭矩。彈性聯軸器的特點是完全無火花操作。
扭轉彈性爪式聯軸器的特性：
ROTEX 聯軸器由兩個輪轂（鋁或鋼）和一個由 T-PUR 制成的星形環（彈性環/凸輪環）組成。T-PUR-spider 的不同硬度允許調節彈性聯軸器的阻尼和扭轉剛度水平。

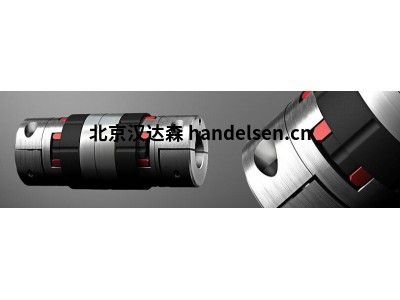

ktr-ROTEX ® SP GN 和 EN 無火花聯軸器
ROTEX ®扭轉彈性爪式聯軸器是彈性體聯軸器，其特點是設計緊湊。
盡管彈性聯軸器的重量和慣性矩較小，但它們仍能傳遞高扭矩。緊湊型聯軸器的特點是使用壽命長，并且通過整體加工產生良好的操作特性。
由于顎式聯軸器的聯軸器轂之間的彈性體（彈性體支架），傳動系統中的沖擊和扭轉振動得到了阻尼。耐高溫蜘蛛材料 T-PUR ®（彈性體）有不同的硬度可供選擇。扭轉柔性 ROTEX 聯軸器幾乎用于所有通用機械和設備工程領域。
扭轉彈性爪式聯軸器的功能： 爪式
聯軸器確保扭轉減振動力傳輸并吸收不規則操作機器產生的沖擊。
與撓性聯軸器的連接元件會(huì )受到彎曲并因此較早磨損相比，ROTEX ®聯軸器（彈性體）的撓性齒僅承受壓應力。因此，彈性體聯軸器的好處是可以抵抗明顯更高的負載。
彈性體隨著負載和高速而變形。必須提供足夠的擴展空間。

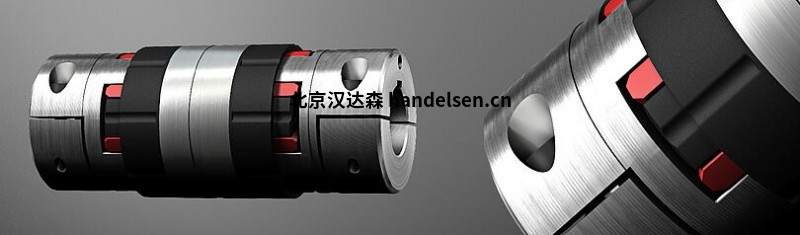

ktr-ROTEX ® SP GN 和 EN 無火花聯軸器
