德國HG液壓測量臺150 現貨代理

一、HG國內常用的磁性表座分類：

1、Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性?shī)A緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上



2.Horger&Gassler機械測式量支架



 機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非?？焖俸褪孢m地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。



二、Horger&Gassler產品特點：



Horger&Gassler液壓式測量支架



Horger&Gassler舉例說明

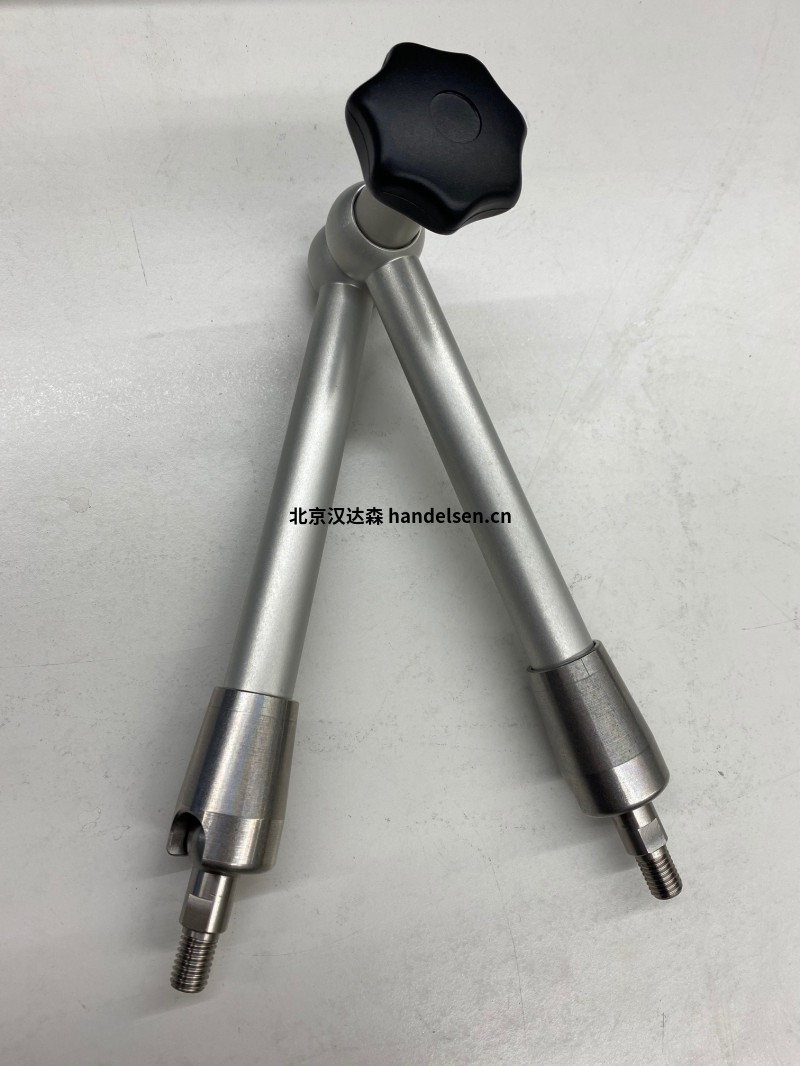

1.Horger&Gassler液壓測量支架大小150微型(工作半徑150mm)

液壓測量支架尺寸150 Mini

鎖模力產生 液壓

物料 陽極氧化鋁拋光易切削鋼

球關節臂 M4內螺紋

球關節腳 M6內螺紋

保持力 4KG

保持電源安全相關應用 3KG

L1 62mm

L2 90mm

半徑 150mm

標準磁塊 直徑35mm

粘合力標準磁鐵 147 N Topfmagnet

測量臺 直徑 8mm H7和燕尾

Horger&Gassler根據下面配件，可以確認產品貨號

107101 Horger&Gassler三腳架

107032 Horger&Gassler 三腳架+手臂上的夾持器

107130 Horger&Gassler 三腳架磁力表座+手臂上的夾持器+磁鐵可旋轉微調

107001 Horger&Gassler三腳架磁力表座+手臂上的夾持器
