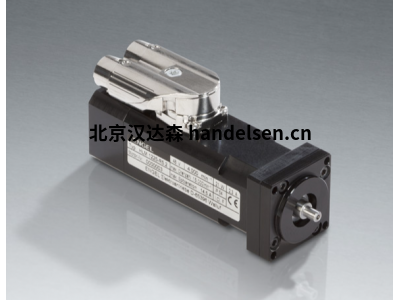

ENGEL Elektroantriebe
HFI 2230 HFI 2260
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
HFI 2230 HFI 2260
產品參數：
最高轉速 rpm 5000 4000
母線電壓 VDC 24/48 24/48 ± 20%
額定轉速 rpm 4000 3000
標稱電流 2) ADC 6.1 / 3.0 7.1 / 3.6
標稱功率 2) *) W 95 120
操作到 VDE 0530 S1
保護符合 VDE 0530 IP 54
旋轉方向可逆
結構形狀符合 VDE 0530 IM B5 - 通過端板對齊
連接器的種類（見下文）
HFI 2230 HFI 2260機械數據：
電機轉動慣量 kgm2 0.005 * 10-3 0.009 * 10-3
額定扭矩 2) *) Nm 0.23 0.38
峰值扭矩 *) Nm 0.5 0.8
速度調節常數 N-1 cm-1 rpm 35 17
機械時間常數 ms 2.2 1.8
摩擦力矩 Nm 0.025 0.025
轉子重量 kg 0.13 0.21
總重量 kg 0.85 1.15
球軸承 A/B 側 609/698 609/698
阻燃劑
(允許徑向軸負荷) 3) N 50 50
FA（允許軸向軸負荷） N 20 20
HFI 2230 HFI 2260電氣數據：
相數 3 3
極數 6 6
終端電阻 4) W 0.31 / 1.2 0.22 / 0.83
電感 4) mH 0.19 / 0.76 0.16 / 0.61
電壓常數 1) *) V / 1000 rpm 3.3 / 6.6 4.0 / 8.0
扭矩常數 1) *) Nm / A 0.027 / 0.054 0.033 / 0.066
電時間常數 ms 0.6 0.7
