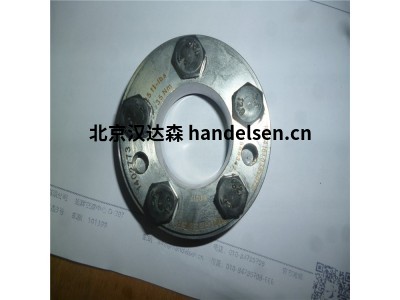

　　RINGFEDER ® TNS SDDL-5-BS

　　帶法蘭輪轂，可拆卸的爪環和完整的制動盤的多件式設計聯軸器。在不移動軸的情況下，可以通過拆下爪環來更換中間環和制動盤。

　　筆記

　　中間環的標準材料：Vk60D

　　必須保持安裝尺寸L不變。必須通過值L的余量考慮軸向位移，例如由于所連接軸的熱膨脹引起的軸向位移。

　　一般特征

　　扭轉柔性，補償角，徑向和軸向軸偏移

　　中間環壓縮加載

　　提供各種邵氏硬度的彈性體

　　適用于–30°C至+ 100°C的溫度

　　聯軸器外徑最大為400毫米，制動盤外徑最大為1000毫米。

　　最無聊 160毫米

　　扭矩高達T Kn = 13,350 Nm / T Kmax = 40,000 Nm

　　速度高達n max = 7,250 rpm

　　介紹

　　所述RINGFEDER的旋轉彈性聯接® TNS耦合是在所有方向上柔性的，因此補償了所連接的機器的角度，平行和軸向軸未對準。例如，由于裝配不正確，熱運動或沉降現象，可能導致不對中。

　　彈性中間環

　　與RINGFEDER ® -TNS耦合，轉矩經由壓縮的彈性中間環發送。彈性中間環吸收沖擊和扭轉振動，耐油，對溫度不敏感。

　　不同的彈性體材料的強度由其肖氏硬度表示。不同強度的彈性體用顏色編碼進行識別。有關強度和承載能力的更多詳細信息，請參見技術數據表。

　　彈性體材料

　　RINGFEDER的彈性中間環® TNS由丁二烯-腈橡膠(Pb82)或聚氨酯(VKR，Vk60D)的。黑色緩沖區(Pb82)通常是導電的，因此可以防止產生不希望的靜電電荷。只要沒有其他導電連接，紅色(VkR)和白色(Vk60D)環可確保所連接機器之間的電氣絕緣。各個彈性體材料的回彈性由其肖氏硬度表示。從這些值可以得出關于聯軸器能夠傳遞的扭矩及其彈簧剛度的間接結論。有關更多詳細信息，請參見技術數據表。

　　避免扭轉振動

　　借助于聯軸器的旋轉彈性，可以將來自機械設備工作范圍的危險的扭轉振動傳遞到不會(huì )產生負面影響的轉速范圍內。彈性中間環具有很高的材料阻尼能力，這使聯軸器在通過危險的轉速范圍時，可以將共振增強保持在極限范圍內，從而保護了聯軸器免受損壞。聯軸器還減輕了扭矩沖擊，并由于材料的阻尼特性，使已被沖擊激發的振動系統迅速停止運轉。防止傳導固體噪聲。

　　環境條件

　　所用的彈性體材料可在–30°至+ 100°C的環境溫度范圍內可靠運行。如果環境溫度較高，請聯系RINGFEDER POWER TRANSMISSION。溫度對聯軸器尺寸選擇的影響在以下提到的設計指令中進行了詳細說明。僅允許在普通工業空氣中操作聯軸器。腐蝕性介質可能會(huì )腐蝕聯軸器的組件，螺栓和彈性元件，因此對聯軸器的操作安全性構成危險?？梢月暶髟撀?lián)軸器符合歐洲指令2014/34 / EU(ATEX)。請聯系RINGFEDER POWER TRANSMISSION，以了解根據2014/34 / EU的合格聲明以及腐蝕性環境介質的影響。
