Karl Klein卡爾克萊因 帶直葉片的葉輪，適用于灰塵和煙塵顆粒

產品與應用無腐蝕空氣動力學效率

Karl Klein Ventilatorenbau 為烘焙行業的溫度和濕度條件開發了自由運轉的風扇

由堅固材料制成的長壽命自由運轉風扇可承受腐蝕性介質并在低振動下工作



自由流道必須承受工業爐中的極端溫度和高濕度。（?wavebreakmedia / Shutterstock）

烘焙技術中使用了所謂的自由運轉風扇，以確保熱空氣盡可能均勻地循環，這些風扇可以使用安裝板直接安裝在烤箱中。自由跑者必須承受極端溫度和高濕度。如果這還不夠，則存在部件腐蝕或變形的風險；由此產生的不平衡還會(huì )損壞電機軸承，在最壞的情況下，會(huì )導致設備故障。



為了實現無并發癥的連續運行，Karl Klein Ventilatorenbau 開發了一種特別堅固且耐熱的自由輪系列。在與介質接觸的所有部件中使用耐腐蝕、抗蠕變鋼起著核心作用。這意味著該系統即使在高達 450 °C 的溫度下也能正常工作，并且可以承受腐蝕性清潔劑。防銹不銹鋼設計和專門開發的溫度鎖顯著延長了風扇的使用壽命。由于設計適用于各自的應用，風扇工作無故障且振動最小。“在烤箱烘烤過程中，必須確保最低層的貨物與頂部的貨物一樣受熱”，Karl Klein Ventilatorenbau 的銷售經理 Hans-Albert Schur 解釋說。“使用自由運轉的風扇特別適合這種情況，因為它們節省空間并且可以在大面積上均勻分布氣團。因此，它們占用的空間很小，并且不需要任何安裝復雜的額外空氣引導裝置。B. 通過對材料的巧妙選擇，使其成為一項核心挑戰。由傳統（不銹鋼）鋼制成的風扇不適用于工業爐建造或烘焙技術，因為它們會(huì )快速腐蝕或在 400°C 以上有晶粒分解的威脅。此外，簡單的鋼和不銹鋼沒有適當的抗蠕變性，不能承受持續的熱量影響。過低的葉輪強度通常會(huì )導致變形，從而導致不平衡。這反過來又會(huì )產生破壞發動機軸承的振動，從而引發不必要的生產停止。





圖 1：自由運轉的風扇由耐熱鋼制成。這使得它特別堅固和耐熱

介質溫度高達 600 °C 的特殊解決方案

因此，Karl Klein Ventilatorenbau GmbH 使用耐熱鋼（即所謂的抗蠕變鋼）制造飛輪。它們可以承受高達 450 °C 的溫度和清潔劑等腐蝕性介質，并將磨損降至最低?？筛鶕筇峁┙橘|(zhì)溫度高達 600 °C 的特殊解決方案。不銹鋼用于防潮，可顯著延長風扇的使用壽命。



Schur 解釋說：“風扇還可以根據情況和客戶要求單獨設計溫度鎖。” 這種安全裝置是一個包括冷卻翼的隔板，它設置在電機和風扇部分的法蘭盤之間。得益于精密的空氣引導裝置和專門為此應用優化的小型風扇葉輪，可向電機的 A 軸承支架提供涼爽的環境空氣。



“從安裝板到電機的熱傳遞被最小化，并且可以確保電機軸承非常有效的冷卻，”Schur 說。“這一事實非常重要，因為冷卻良好的發動機是延長使用壽命的先決條件。例如，如果發動機軸承過熱 15°C，使用壽命就會(huì )減少一半。”



因此，電機受到溫度鎖的保護，尤其是在連續使用時；可以通過相應地監控滾珠軸承溫度來監控正在進行的操作。該結構的設計方式使得飛輪的功能不受限制，同時使用盡可能少的材料。為此，用于強度和變形研究的 FEM 計算與用于優化流動條件和空氣動力學效率的 CFD 計算一樣是強制性的。





圖 2：我們使用測試樣本進行驗證和優化的模態分析。因此，飛輪幾乎無需維護，同時將其噪音排放降至最低

Karl Klein Ventilatorenbau GmbH 也使用此類模擬程序來避免破壞性共振。除了堅固的風扇設計外，飛輪還必須保證在速度范圍內低振動和無并發癥的運行。這就是施瓦本公司設計所有組件的原因，即風扇在盡可能大的速度范圍內工作，為客戶量身定制，不會(huì )產生破壞性振動。“我們使用測試樣本進行驗證和優化的模態分析，”Schur 說。



“這意味著飛輪幾乎無需維護，同時最大限度地減少了噪音排放。”



葉輪和集成入口噴嘴的最佳協調是通過 CFD 模擬進行的。這確保了均勻的低渦流流動，從而最大限度地減少了噪音的產生。這一點尤其重要，因為與其他類型的風扇不同，飛輪沒有螺旋外殼，可以在其上安裝降噪組件，例如過濾器或消音器。“因此，更重要的是吸入的空氣不必流過任何鋒利的邊緣，”Schur 解釋說。“這意味著可以避免額外的噪音——這是一個不容低估的方面，特別是在職業和當地噪音保護方面。”



移動 Atex 徑向風扇



ATEX-MoRaVent 系列專為移動使用而設計。例如，暴露于可燃氣體/空氣混合物的房間或容器的補氣和排氣通風。



該設備可以攜帶或滾動到現場使用。為了節省空間，車廂可以折疊在一起進行運輸，例如在卡車上。





性能特點：



型號系列認證iaw。DIN EN 14986 和 DIN EN 13463

3 x 400 V、50 Hz 驅動器，功率從 0.12 到 1.5 kw

適用于 1、2 和 22 區

包括以下標準配件：



電源線，長度：3 m，帶 ATEX 插頭

電機斷路器開關

進氣和排氣側的安全格柵

所有設備都安裝導電

外部接地電纜





設備組1

風扇類型 II 2 Gc T4



國家標準 3-6

DNG 3-9.8

DNG 4-14

DNG 5-12.5

DNG 5-16

DNG 5-19

帶把手和橡膠墊的攜帶架

最大限度。重量：19.0 公斤

應用：

例如加油站服務、倉庫系統





產品與應用配件頻率計

其優點是可以在速度范圍內連續調整整個體積流量范圍。該裝置可由標準化信號（0-10V；0-20mA 或 4-20mA）或市售的 10kOhm 電位器控制。直接安裝在電機上完全消除了 EMD 問題，例如不需要屏蔽電纜。



另一個顯著的優勢是運行速度超過 3000 rpm。因此，可以使用較小的徑向風扇來實現超出其 50 Hz 特性線的運行曲線。



但是，在對此類應用進行項目規劃時，必須注意電機輸出需要調整到逆變器的最大輸出頻率。



 高壓風機

特殊功能



速度高達 130 Hz

內置或作為開關柜版本的變頻器

鋁制葉輪（適用于 ATEX：鋼）

可選的



不銹鋼（V2A、V4A）

熱風至 300°C（個別情況下高于或低于此值）

ATEX（開關柜中的VFD，介質溫度在-20°C和+60°C之間）

鍋爐風機

特殊功能



電機可配備霍爾傳感器作為轉速監控器



規格



封焊機殼

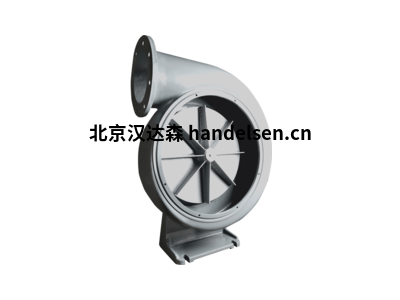

帶直葉片的葉輪，適用于灰塵和煙塵顆粒

耐溫達350°C

手機風扇

應用領域



加油站服務

存儲系統

船舶集裝箱

鐵路集裝箱

加油站

長吸入段

木顆粒運輸車

規格



穩定的工業設計，帶 2 個輪子的框架

伸縮手柄

可以用提手攜帶





特殊功能



符合 DIN EN 14986 和 DIN EN 13463 的型式檢驗證書

3 x 400 V、50 Hz 驅動器，從 0.12 到 1.5 kW

適用于 1、2 和 22 區

熱風機 - 連續運行時最高可達 600°C

應用領域



工業烤箱結構

面包師的烤箱結構

輻射供暖系統

對流器

熱處理爐

焚化爐

循環空氣操作

熱處理廠

特殊功能
