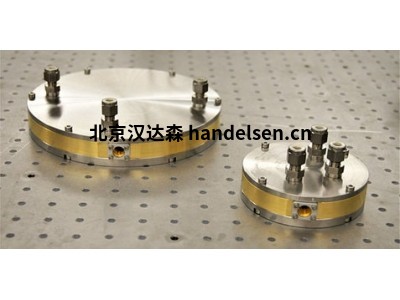

IRcell-S – 小體積、堅固的多通道池
郭浪
QQ：2853369882
手機：18518269212
電話：010-64714988-196
傳真：010-84786709-667
郵件：sales16@handelsen.cn |
 |
 |
多通道池用于將長光路折疊成小體積，以提高光學測量的靈敏度。此類電池通常用于多種應用中痕量物質的氣相光譜分析，例如環境空氣質量或呼吸分析。
多通道池的一個關鍵參數是路徑長度與體積的比率，因為體積越小，系統響應時間越短，樣品消耗量越低。IRcell-S 由于其平面星形光束模式而具有特別低的體積，并且在每體積的路徑長度方面優于大多數基于 White 和 Herriott 的設計。
與 IRsweep 之前的 IRcell 相比，IRcell-S 的光學設計有了顯著改進：旋轉對稱的環形反射鏡被一系列單獨彎曲的反射鏡部分取代，產生更穩定的光束模式。因此，對準被大大簡化，不需要吸收掩模，沒有特氟隆暴露在電池內部，并且耦合角有更多的自由度。
與之前的 IRcell 相比，傳輸光束的光束輪廓也得到了改進。IRcell-S 還提供兩個單獨的端口用于耦合光輸入和輸出，從而簡化了光學組件的放置。
該單元默認帶有三個氣口，通常用作入口、出口和壓力傳感器。它也被用于不帶頂部和底部的直接測量通過環的流量，例如作為管子的一部分。
IRcell-S 的優勢
體積小
IRcell-S 的特點是在 4 米光程下的樣品體積僅為 31 ml。這個創(chuàng )紀錄的低值允許快速的樣品交換率和只有很少樣品可用的環境。環形鏡也可以在沒有頂蓋和底蓋的情況下操作，以提供替代樣品流。
低流蘇
無需吸收掩模即可實現亞每磨機條紋水平。
IRcell-S 具有較大的耦合角容差，與原始 IRcell 相比，可以接受更寬范圍的耦合數值孔徑，同時仍提供 < 0.02 % RMS 條紋水平。
堅固的設計
單件式結構在池體中包含光學鏡面。
該電池易于對齊，具有 ±0.75° 的大垂直和水平耦合角公差，并且沒有特氟隆暴露在電池內部。
兩個獨立的光束端口用于耦合輸入和輸出，以方便耦合組件的放置。
IRis-core – 雙梳狀光源
由于其在速度、抑制背景輻射和高光功率方面的優點，雙梳光譜越來越多地用于距離檢測、開路檢測和其他應用。
IRis-core 是在中紅外范圍內設置此類系統的理想基礎：它在單個系統中提供兩個重疊的基于 QCL 的自由運行頻率梳狀激光器。該系統輸出已經對齊的光束，并附帶一組具有工廠特征的外差條件的驅動指令。該系統配有驅動電子設備和帶有圖形用戶界面的控制計算機。
IRis-core 是用于 IRsweep 激光模塊的接收艙以及驅動和控制電子設備。在這種模塊化方法中，可以更換雙梳激光模塊來切換激光波長。
激光模塊與 IRsweep 的 IRis -F1 雙梳光譜儀的激光模塊兼容， 確保在未來的應用中具有最大的靈活性。該系統還可以提供具有集成數據處理能力的合適檢測系統。
系統規格
激光平臺
量子級聯激光器
光源
共同對準的頻率梳源
模塊化
是：激光源可更換并與 IRis-F1 兼容
中心波數
2200 cm-1 (4.5μm) – 900 cm-1 (11.1μm) 查看激光器可用性：此處
光譜覆蓋
每個可更換激光源通常為 60 cm-1
光功率
20 毫瓦 - 300 毫瓦
光譜分辨率
<10 MHz (0.0003 cm-1)
光譜采樣
0.16 cm-1 – 0.5 cm-1
用戶界面
PC平臺上的圖形用戶界面
檢測系統
可選的 1 GHz 帶寬和頻譜恢復
能量消耗
110 – 230V AC，700W 典型值，包括電子設備
冷卻要求
具有 ±0.05 K 穩定性的冷卻水
