德國vacuumschmelze磁芯和組件系列



扼流圈

變形金剛

電流變壓器

電流傳感器/傳感器

磁芯



磁芯



磁芯

共模扼流圈

內核塑料外殼中的

納米晶VITROPERM內芯帶環氧樹脂涂層的

納米晶VITROPERM內芯用于高不平衡電流的

納米晶VITROPERM內芯具有納米晶VITROPERM內芯的核心疊層組件



用于電力變壓器的

內核用于電力變壓器



芯的

納米晶芯磁放大器（MagAmp）非晶核MagAmp

納米晶核心用于MagAmp



尖峰阻斷核心

非晶態尖峰阻滯核心

納米晶尖峰阻滯



核心用于電子能量計

中電流互感器的核心用于電子能量計中電流互感器的核心





用于剩余電流斷路器的

內核和電流互感器

（RCCB）用于剩余電流斷路器的內核和電流互感器（RCCB）內核用于脈沖壓縮的



特殊形狀



內核

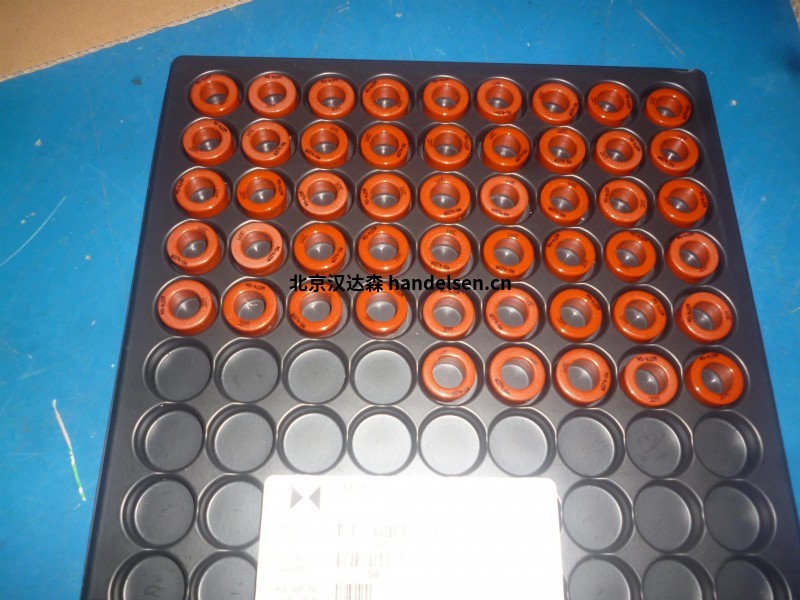

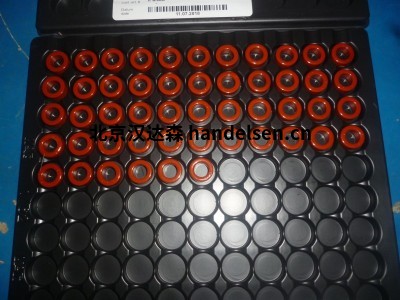

普通模式筷子塑料外殼中的納米晶體球芯

共模與VITROPERM的環形帶繞磁芯扼流圈?允許非對稱和傳導高頻噪聲的有效衰減。當選擇優化的繞組布置時，納米晶體核材料的高磁導率在低頻和中頻以及高頻范圍內實現了優異的特性。與傳統鐵氧體相比，獲得了在整個頻率范圍內的優點。更多信息，請參閱我們的應用說明  EMC產品，基于納米晶體VITROPERM

。



我們的VITROPERM內核有不同的合金，例如VITROPERM 250，VITROPERM 500，VITROPERM 550 HF和VITROPERM 712，具有不同的A L級別，適用于多種型號的芯片。因此，抗飽和的解決方案可用于各種應用領域。如果共模電流超過磁芯或扼流圈的飽和電流（I cm），則必須使用具有更高飽和電阻的磁芯。高A L值（高μ）更適用于具有低不平衡電流的典型單相應用（例如開關模式電源），而具有較低A L的核心 這些值通常用于具有高不平衡電流的三相應用（例如，帶有長電機電纜的變頻器）。



塑料外殼適用于直接纏繞，并為納米晶體核心材料提供良好的機械保護。這樣可以保持最佳的磁性和最高的滲透性水平。對于重線繞組，可能存在額外的繞組保護，可能存在磁芯損壞的危險。塑料材料符合UL94-V0（UL文件號：E41871），B類（130°C）和UL94-V0（UL文件號E41938），F級（155°C）標準。



環氧樹脂涂層設計列于納米晶體VITROPERM核心表中，  帶有環氧樹脂涂層。



我們建議通過實驗檢查理論計算。出于測試目的，VAC提供了一個特殊的樣品套件，包括選定的  核心樣品套件VITROPERM。



主要應用領域是：



EMC濾波器

開關電源（SMPS），電源

太陽能逆變器

不間斷電源（UPS）

焊接設備

風力發電機

變頻器

感應烹飪





產品型號：

VACUUMSCHMELZE T60006-L2009-W914

VACUUMSCHMELZE T60006-L2012-W902

VACUUMSCHMELZE T60006-L2012-W498

VACUUMSCHMELZE T60006-L2014-V098

VACUUMSCHMELZE T60006-L2015-W865

VACUUMSCHMELZE T60006-L2016-W403

VACUUMSCHMELZE T60006-L2016-W308

VACUUMSCHMELZE T60006-L2016-V165

VACUUMSCHMELZE T60006-L2017-W515

VACUUMSCHMELZE T60006-L2019-V184

VACUUMSCHMELZE T60006-L2019-W838

VACUUMSCHMELZE T60006-L2020-W409

VACUUMSCHMELZE T60006-L2020-W450

VACUUMSCHMELZE T60006-L2025-W523

VACUUMSCHMELZE T60006-L2025-W380

VACUUMSCHMELZE T60006-L2025-W451

VACUUMSCHMELZE T60006-L2025-V349

VACUUMSCHMELZE T60006-L2025-W980

VACUUMSCHMELZE T60006-L2030-W423

VACUUMSCHMELZE T60006-L2030-W358

VACUUMSCHMELZE T60006-L2030-W981

VACUUMSCHMELZE T60006-L2030-W514

VACUUMSCHMELZE T60006-L2030-V188

VACUUMSCHMELZE T60006-L2030-V129

VACUUMSCHMELZE T60006-L2040-W422

VACUUMSCHMELZE T60006-L2040-V113

VACUUMSCHMELZE T60006-L2040-W452

VACUUMSCHMELZE T60006-L2040-W964

VACUUMSCHMELZE T60006-L2040-W424

VACUUMSCHMELZE T60006-L2040-W453

VACUUMSCHMELZE T60006-L2040-V296

VACUUMSCHMELZE T60006-L2045-V102

VACUUMSCHMELZE T60006-L2045-V118

VACUUMSCHMELZE T60006-L2045-V101

VACUUMSCHMELZE T60006-L2050-W516

VACUUMSCHMELZE T60006-L2050-W565

VACUUMSCHMELZE T60006-L2050-V146

VACUUMSCHMELZE T60006-L2050-V166

VACUUMSCHMELZE T60006-L2054-V172

VACUUMSCHMELZE T60006-L2054-V178

VACUUMSCHMELZE T60006-L2063-W517

VACUUMSCHMELZE T60006-L2063-V110

VACUUMSCHMELZE T60006-L2063-V144

VACUUMSCHMELZE T60006-L2063-V348

VACUUMSCHMELZE T60006-L2063-W985

VACUUMSCHMELZE T60006-L2080-V140

VACUUMSCHMELZE T60006-L2080-W531

VACUUMSCHMELZE T60006-L2080-V091

VACUUMSCHMELZE T60006-L2090-W518

VACUUMSCHMELZE T60006-L2090-V173

VACUUMSCHMELZE T60006-L2090-W984

VACUUMSCHMELZE T60006-L2100-V082

VACUUMSCHMELZE T60006-L2100-V081

VACUUMSCHMELZE T60006-L2102-W468

VACUUMSCHMELZE T60006-L2102-V080

VACUUMSCHMELZE T60006-L2063-V347

VACUUMSCHMELZE T60006-L2102-W947

VACUUMSCHMELZE T60006-L2160-V074

VACUUMSCHMELZE T60006-L2160-V088

VACUUMSCHMELZE T60006-L2160-V066

VACUUMSCHMELZE T60006-L2160-V350

VACUUMSCHMELZE T60006-L2160-W982
