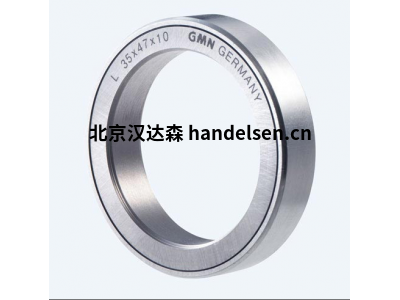

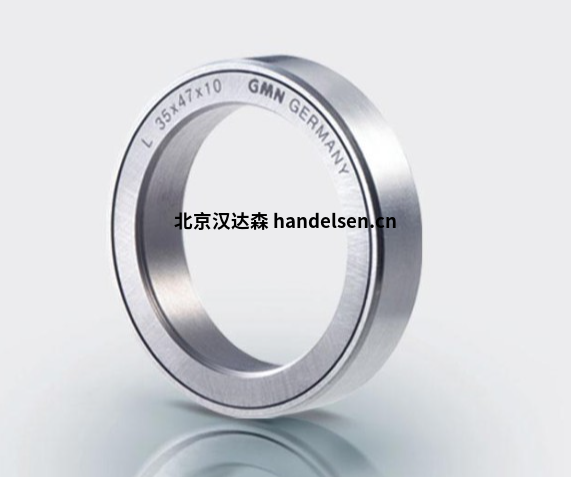

GMN 迷宮式金屬密封件
L型和M型
技術數據
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
材料
外圈：鋁（GD AlSi 12）
內圈：非合金鋼
溫度范圍：-40° - 200° C (-40° - 392° F)
設計
軸徑：15-210mm
（定制解決方案，直到最大 270 毫米）
寬度：4*、10、14、15、20、22毫米（取決于尺寸）
(* 薄型產品線 - DL)
間隙高度：恒定0.2 - 0.5mm
（視大小而定）
密封間隙：水平
軸向游隙：Sax（見尺寸表）= 總軸向
內部和外部密封件的運動
環彼此相關； 從一個
結束位置到另一個。
增加軸向
間隙：根據要求，所有類型也可提供
增加軸向游隙：Sax’= 1.5 x Sax
（訂購示例：L d x D x B 增加
軸向游隙）
徑向間隙：Srad = Sax / tan (42.5°)
M 型 重的和直接飛濺的液體可能
通過一定數量的
外圈上的凹槽成圓形
外殼內的凹槽

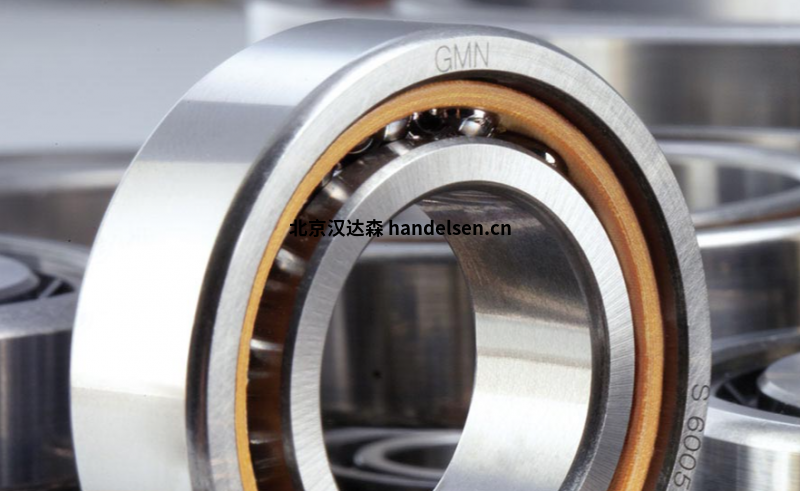

19S6009ETXMA7DUL
S 6009 E TXM ABEC7 DUL
主軸軸承 45X75X16
19S6010ETXMP4SDUL
S 6010 E TXM P4+ DUL
主軸軸承 50x80X16
19FPD453Z
平板顯示器 453 Z
飛輪 40x58X34
