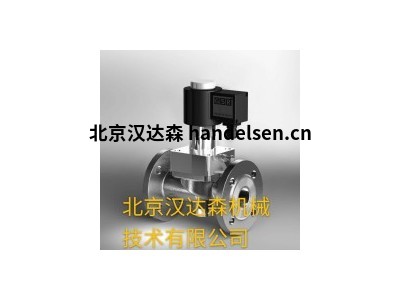

GSR Ventiltechnik直供氫氣閥75HD
75HD型
控制類型：直接作用，無需壓差
設計：活塞設計
連接：螺紋G1
/ 4，DIN ISO 228（BSP）
其他尺寸和連接，如根據要求提供NPT
安裝：執行器僅在直立位置
壓力：0-300 bar（請參閱第2頁表）
介質：清潔，中性，氣態和液體介質
其特點為：執行器的安裝位置僅在直立位置
詳細信息：
技術數據表
75HD型
3/2向電磁閥
在靜止位置，P通常朝向A關閉，而A通常朝向R打開。
通電后，電磁閥將密封元件從閥座上抬起，并朝A打開P
并向A關閉A。
閥門工作時無壓差。 閥通過彈簧力復位。
電磁閥，用于中性，氣體和液體介質
■對于高達300 bar的高壓應用
■無需壓差
■使用壽命長
■簡單緊湊的閥門設計
■可靠而堅固的密封元件
■備件的長期可用性
■優質材料
■根據要求提供否（非通電打開）
功能
粘度：22平方毫米
/秒
溫度范圍：中：-30°C至+80°C
環境溫度：-30°C至+50°C
考慮到第3頁所述的限制
閥體材質：黃銅2.0401
不銹鋼1.4301（AISI 304）
金屬內部零件：黃銅和不銹鋼
密封：PTFE，可選：PEEK
電源電壓：AC?24V，110V，230V
DC = 12V，24V，110V
根據要求提供其他電源電壓
電壓容差：-10％/ + 10％
功耗：.802 = 24瓦.808 = 24瓦
.322 = 30瓦
.242 = 46瓦.248 = 30瓦
防護等級：IP65符合DIN EN 60529
占空比：100％ED-VDE 0580
連接類型：插頭/接線盒
防爆：Ex e mb II T4
可根據要求提供進一步的防爆證明。
技術數據表
75HD型
3/2向電磁閥
在靜止位置，P通常朝向A關閉，而A通常朝向R打開。
通電后，電磁閥將密封元件從閥座上抬起，并朝A打開P
并向A關閉A。
閥門工作時無壓差。閥通過彈簧力復位。
電磁閥，用于中性，氣體和液體介質
特殊設計也可用于溫度
最高+180°C。
規格和圖紙要求。
訂購系統
連接
40 G1
/ 4，DN1,0
41 G1
/ 4，DN1,5
42 G1
/ 4，DN2,0
43 G1
/ 4，DN2,5
44 G1
/ 4，DN3,0
45 G1
/ 4，DN4,0
46 G1
/ 4，DN5,0
密封
04聚四氟乙烯
15 PEEK
身體
10個黃銅
2.0401
06不銹鋼
1.4301
2標準IP65
8防爆
符合指令
94/9 / EG（ATEX）
線圈系統
/ 4 1,0 0,06 .7540 / .. 04 / ... 0-100 0-160 0-300 0-100 0-300
1個
/ 4 1,5 0,09 .7541 / .. 04 / ... 0-75 0-130 0-280 0-75 0-210
1個
/ 4 2,0 0,13 .7542 / .. 04 / ... 0-45 0-100 0-250 0-45 0-180
1個
/ 4 2,5 0,16 .7543 / .. 04 / ... 0-28 0-75 0-200 0-28 0-160
1個
/ 4 3,0 0,20 .7544 / .. 04 / ... 0-20 0-60 0-150 0-20 0-90
1個
/ 4 4,0 0,35 .7545 / .. 04 / ... 0-16 0-20 0-85 0-16 0-60
1個
/ 4 5,0 0,50 .7546 / .. 04 / ... 0-16 0-20 0-55 0-16 0-38
1個
磁鐵/磁鐵套
磁鐵/磁鐵
電磁線圈的加熱和功率
GSR默認電磁閥設計為在正常操作條件下連續運行（100％ED =通電時間）。
電磁線圈的拉力基本上受以下三個因素影響：
•電磁線圈的自發熱
•介質溫度
•環境溫度
GSR電磁線圈默認情況下設計為最高+40°C的環境溫度。本規范適用于最大允許運行
相應閥的數據表中指定的最大壓力和+80°C的中等溫度。
當對其他影響參數應用較低的值時，可能會(huì )導致較高的環境溫度。當最大工作壓力和最大
假設介質溫度不允許高于最高溫度，則環境溫度為+50°C。 +50°C。除此之外，與
默認設計溫度范圍是可能的，例如當使用溫度線圈或其他構造措施時。請聯系GSR總部以
討論具體應用。
有關工作條件的更精確的規格和技術數據，請參見電磁線圈和螺線管的數據表。
閥門認為。請注意，僅通過線圈的自加熱，永久加載的線圈的表面溫度最高可達+120°C。
對于+20°C的線圈溫度，我們的默認電磁閥的功耗根據DIN VDE 05820計算得出
GSR Ventiltechnik直供氫氣閥75HD
