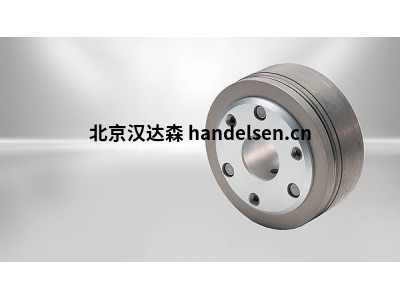

Kendrion高扭矩永磁制動器0.1 Nm-300Nm

Kendrion高扭矩永磁制動器0.1 Nm-300Nm

本產品結合了永磁制動器的著名性能 - 由于磁電路的重新設計，它具有進一步的優勢，如相同的尺寸和功耗更高的扭矩，在整個使用壽命和延長的溫度范圍高扭矩恒定。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

漢達森 祁佳強 手機/微信177*4453*6447

　　經營原則

　　高扭矩制動器設計為干制動。常磁場產生的力被利用來產生制動效果。為了中和制動作用，永磁體的磁通量被備用電磁場(電磁釋放系統)抵消。電樞和法蘭輪轂之間的零反彈連接確保制動扭矩零反彈傳輸到機器軸(如電機軸)，并可靠釋放高扭矩制動器，無殘余扭矩。由于這些功能，高扭矩制動器是伺服電機應用的理想之選。

　　制動器設計

　　牢固安裝的現場線圈安裝在高扭矩制動器的外殼和法蘭之間。在制動器上的固定位置連接現場線圈出口所需的飛行引線。安裝在外殼和法蘭之間軸向的永磁體產生產生制動動作所需的磁場。該電樞通過段狀彈簧和鉚釘緊固件與法蘭中心連接，以建立軸向可移動、防扭曲和無摩擦連接。這可確保水平或垂直制動操作期間的殘余扭矩為零。高扭矩制動器的電樞和外殼之間的額定氣隙在制動安裝過程中自動調整(例如通過安裝公差)。法蘭輪轂連接到機器軸(如電機軸)，以實現防扭曲和軸向固定連接的方式。永久磁場在與外殼和法蘭的摩擦接觸中吸引和拉動電樞。由此產生的摩擦力產生制動扭矩。當直流電壓施加到高扭矩制動器的場線圈上時，備用電磁場抵消了永久磁場對電樞施加的力，制動器因彈簧力而釋放。除了段形彈簧施加的最小力外，要制動的軸不會(huì )暴露在任何其他軸向力中。

　　功能一目了然

　　與經典的永磁制動器相比，扭矩更高，大小相等

　　在完整使用期間扭矩的高一致性;擴展溫度范圍

　　-15°C 至 +120°C，可選 -40°C

　　技術細節

　　描述價值

　　名義扭矩范圍0，1 Nm - 300 Nm

　　電壓直流 24 V

　　保護類IP 00

　　溫度范圍-15 °C 至 +120 °C，可選 -40 °C
