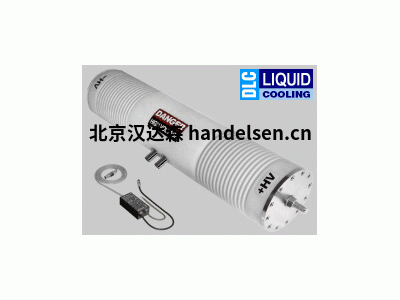

Behlke開關HTS40-1000-SCR
用于放電應用和與快速高壓 FDA 自由輪二極管相關的阻尼鼻竇振蕩的生成的堅固且廉價的高壓開關 •高峰值電流功能 • 極高的 di/dt，不折不扣 可靠性和預期壽命，由于大量的單一SCR與個別門驅動器 • 非常超載耐受 • 簡單的 TTL 觸發脈沖 (2-5 V) 輕松射擊 • 非常緊湊和輕重量 • 各種冷卻選項
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |
應用說明：與具有非常有限的 dv/dt 和 di/dt 功能的經典光盤胸腺開關不同， 快速的 BEHLKE 胸腺開關模塊由大量較小的胸腺滅亡(類型取決于多達 1000 個單胸腺素)組成，并行和串聯，因此，極端 dv/dt 和 di/dt 可有效地拆分為單個胸腺素的非臨界值。每一個胸腺素都由它自己高度同步和孤立的門驅動程序發射。這使得一個非常短的門布線成為可能，并避免從經典的胸腺開關設計已知的危險熱點。BEHLKE 胸腺開關可以安全地以最高物理可能的 di/dt 和 dv/dt 速率以及盡可能高的峰值電流運行，且預期壽命不會(huì )有任何可衡量的下降。BEHLKE 胸腺開關是真正的門控制，不會(huì )從負載電路中提取發射能量。這允許從近 0 V(提供足夠的電流)安全切換到最大電壓，沒有任何限制。
開關至少隔離了最大工作電壓的 150%，因此無需付出巨大努力即可實現高邊切換
應用。為了節省成本和構建體積，特別是在低側開關應用(如撬棍電路)中，所有 BEHLKE 胸腺開關也可以使用可選的非對稱隔離，例如加桿 200 kV 和負極 30 kV。特殊隔離電壓要求可以通過針對每個晶體開關型號的自定義隔離電壓額定值來實現，無論其操作電壓如何。"常規"隔離電壓選項范圍從 40 kV 到 200 kV(選擇.ISO-40、ISO-80、ISO-120、ISO-200)?？筛鶕W洲安全標準提供"醫療認證"。在大約 4-8 周的領先時間內，可定制 1 到 150 kV (AC/DC) 之間的電壓和 1 到 100 kA 之間的任何定制峰值電流。如果定制交換機可以在現有平臺上實現，則我們不會(huì )收取額外的費用。請咨詢貝克。
為了平行連接幾個胸腺開關，它們配備了同步 I/O。
此功能可確保同步發射，并抑制其他開關模塊的觸發輸入，如果一個開關因故障條件(例如溫度過高)而關閉。由于強電磁場(可能由開關的高二分/多變性引起)，建議在大型感應環區域的所有情況下單獨使用控制單元(選項 SEP-C)。這尤其適用于非常大的交換模塊，如果 di/dt 是 + 5 kA/μs。對于具有中小型交換模塊的應用，我們建議打印電路板(最終采用多層技術)，以最大限度地減少雜亂感應，并保持感應回路的較小區域。
帶打印電路板的設計也保證了整個電子系統的可重復 EMC
行為。請確保負載圓與控制圈的距離適當，以避免磁性反饋效應，否則內部安全電子設備將檢測故障情況，每次拍攝后開關將被鎖定 2 秒。大多數開關都通過紅色 LED 指示這一點。所有 BEHLKE 胸腔開關均可選擇使用接地冷卻法蘭(選項 GCF)、鍍鎳銅冷卻翅片(選項 CF)、石墨冷卻翅片(選項 CF-GRA、帶陶瓷冷卻鰭(選項 CF-CER)、帶水冷卻(選項 ILC)、非導電冷卻劑的直接液體冷卻(選項 DLC)或陶瓷冷卻表面(選項 CSS)。
為了避免高壓電位冷卻鰭的日冕放電，我們建議直接液體冷卻(選項 DLC)或陶瓷冷卻翅片(選項 CF-CER)或水冷卻(選項 ILC)，用于在 40 kV 以上電壓下冷卻。
| 開關模型[按電壓排序] |
說明/評論 |
最大電壓 |
峰值電流 |
峰值功率 |
按時 |
房屋尺寸[ |
繪 圖（PDF） |
|
| HTS 40-1000-SCR | ● | 同步。用于并行連接的 I/O。 |
4
|
10000
|
40
|
35...∞
|
89 x 64 x 31
|
請求 |
| HTS 60-1000-SCR | ● | 同步。用于并行連接的 I/O。 |
6
|
10000
|
60
|
35...∞
|
122 x 64 x 31
|
請求 |
| HTS 60-100-SCR | ● | 帶 HV 辮子的管狀外殼。無法提供冷卻選項。 |
6.4
|
1000
|
6.4
|
35...∞
|
135 x 20 x 20
|
請求 |
| HTS 60-200-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
6.4
|
2000
|
12.8
|
35...∞
|
80 x 38 x 25
|
|
| HTS 80-200-SCR | ● | 同步。用于并行連接的 I/O。 |
8
|
2000
|
16
|
35...∞
|
89 x 64 x 31
|
請求 |
| HTS 80-500-SCR | ● | 同步。用于并行連接的 I/O。 |
8
|
5000
|
40
|
35...∞
|
89 x 64 x 31
|
|
| HTS 80-1000-SCR | ● | 同步。用于并行連接的 I/O。 |
8
|
10000
|
80
|
35...∞
|
153 x 64 x 31
|
|
| HTS 100-1600-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
10
|
16000
|
160
|
35...∞
|
179 x 103 x 35
|
請求 |
| HTS 120-200-SCR | ● | 同步。用于并行連接的 I/O。 |
12
|
2000
|
24
|
35...∞
|
122 x 64 x 31
|
請求 |
| HTS 120-500-SCR | ● | 同步。用于并行連接的 I/O。 |
12
|
5000
|
60
|
35...∞
|
122 x 64 x 31
|
|
| HTS 120-1600-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
12
|
16000
|
192
|
35...∞
|
204 x 103 x 35
|
請求 |
| HTS 120-100-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
12.8
|
1000
|
12.8
|
35...∞
|
80 x 38 x 25
|
|
| HTS 150-200-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
15
|
2000
|
30
|
35...∞
|
103 x 70 x 35
|
請求 |
| HTS 160-200-SCR | ● | 同步。用于并行連接的 I/O。僅通過辮子連接HV。 |
16
|
2000
|
32
|
35...∞
|
89 x 64 x 31
|
請求 |
| HTS 160-500-SCR | ● | 同步。用于并行連接的 I/O。 |
16
|
5000
|
80
|
35...∞
|
153 x 64 x 31
|
|
| HTS 160-200-SCR | ● | 同步。用于并行連接的 I/O。 |
16
|
2000
|
32
|
35...∞
|
153 x 64 x 31
|
請求 |
| HTS 160-1600-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
16
|
16000
|
256
|
35...∞
|
253 x 103 x 35
|
請求 |
| HTS 200-800-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
20
|
8000
|
160
|
35...∞
|
179 x 103 x 35
|
請求 |
| HTS 220-800-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
22
|
8000
|
176
|
35...∞
|
179 x 103 x 35
|
請求 |
| HTS 220-1000-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
22
|
10000
|
220
|
35...∞
|
252 x 150 x 40
|
請求 |
| HTS 220-1200-SCR | ● | LED 的，同步的。I/O，住房風格如以前，但與單獨的控制單元 |
22
|
12000
|
264
|
35...∞
|
160 x 150 x 30
|
|
| HTS 240-100-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
24
|
1000
|
24
|
35...∞
|
103 x 70 x 35
|
|
| HTS 240-800-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
24
|
8000
|
192
|
35...∞
|
204 x 103 x 35
|
請求 |
| HTS 240-1000-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
24
|
10000
|
240
|
35...∞
|
252 x 150 x 40
|
請求 |
| HTS 240-1200-SCR | ● | LED 的，同步的。I/O，住房風格如以前，但與單獨的控制單元 |
24
|
12000
|
288
|
35...∞
|
160 x 150 x 30
|
請求 |
| HTS 300-100-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
30
|
1000
|
30
|
35...∞
|
103 x 70 x 35
|
請求 |
| HTS 320-200-SCR | ● | 同步。用于并行連接的 I/O。僅通過辮子連接HV。 |
32
|
2000
|
64
|
35...∞
|
153 x 64 x 31
|
請求 |
| HTS 320-800-SCR | ● | LED指示器和同步。用于并行連接的 I/O |
32
|
8000
|
256
|
35...∞
|
253 x 103 x 35
|
請求 |
| HTS 320-200-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
32
|
2000
|
64
|
35...∞
|
206 x 70 x 35
|
請求 |
| HTS 350-800-SCR | ● | 隨著LED指標，擴大住房，許多選項同時集成 | 35 | 8000 | 280 | 35...∞ | 372 x 200 x 43 | 請求 |
| HTS 400-200-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
40
|
2000
|
80
|
35...∞
|
312 x 120 x 38
|
請求 |
| HTS 440-1200-SCR | ● | 同步。I/O 用于并行連接，單獨的控制單元 |
44
|
12000
|
528
|
35...∞
|
312 x 200 x 45
|
請求 |
| HTS 500-1200-SCR | ● | 同步。I/O 用于并行連接，單獨的控制單元 | 50 | 12000 | 600 | 35...∞ | 372 x 200 x 50 | 請求 |
| HTS 600-200-SCR | ● | 使用 LED 指示燈。僅通過辮子連接HV。 |
60
|
2000
|
120
|
35...∞
|
372 x 120 x 50
|
請求 |
| HTS 640-100-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
64
|
1000
|
64
|
35...∞
|
206 x 70 x 35
|
請求 |
| HTS 800-100-SCR | ● | LED 指示燈。非常緊湊的設計-CF選項部分不適用！ |
80
|
1000
|
80
|
35...∞
|
312 x 120 x 38
|
|
| HTS 1200-100-SCR | ● | 使用 LED 指示燈。僅通過辮子連接HV。 |
120
|
1000
|
120
|
35...∞
|
372 x 120 x 50
|
請求 |
| HTS 1200-2400-SCR | ● | 法蘭絨或管狀外殼。外部控制單元。 |
120
|
24000
|
2880
|
35...∞
|
672 x 400 x 68
|
請求 |
| HTS 1500-1000-SCR | ○ | 同步。I/O 用于并行連接，單獨的控制單元 | 150 | 10000 | 1500 | 35...∞ | 應要求 | 請求 |
|
選項s （1） |
|
|
|
|
|
赫布 |
高頻爆發：通過外部緩沖電容器提高駕駛員的爆裂能力。如果生成了 10 個間隔小于 10μs 的脈沖，則建議使用。 |
|
痙攣 |
高頻切換：輔助驅動電壓的外部供應（根據類型 50-350 VDC）。如果超出指定的"最大操作頻率"，則有必要。（2） |
|
LP |
低通：控制輸入時低通濾鏡。傳播延遲時間將增加約50 ns。抖動+500 ps。在高速應用中，噪音免疫力提高，關鍵布線更少。（3） |
|
圣 |
階段攻絲：在堆棧的各個階段連接器，以便使用單功率半導體。實現快速上升時間也非常低的運行電壓 （+lt：0.01xVo）. |
|
ISO-25 |
25 kV 隔離：隔離電壓增加到 25 kVDC。對于某些型號，房屋尺寸可能會(huì )發生變化。 |
|
ISO-40 |
40 kV 隔離：隔離電壓增加到 40 千伏數據中心。對于某些型號，房屋尺寸可能會(huì )發生變化。僅與選項 PT-HV 相關。 |
|
ISO-80 |
80千伏隔離：隔離電壓增加到80千伏直流。對于某些型號，房屋尺寸可能會(huì )發生變化。僅與選項 PT-HV 相關。 |
|
ISO-120 |
120千伏隔離：隔離電壓增加到120千伏數據。對于某些型號，房屋尺寸可能會(huì )發生變化。僅與選項 PT-HV 相關。 |
|
I -PC |
集成零件組件：根據客戶的規格集成小部分組件（例如緩沖電容器、冷落器、阻尼電阻器、二極管、光對聯器）。2） |
|
I - fwd |
集成自由輪二極管：內置并行二極管，回收時間短。僅與感應負載有關。 |
|
LS-C |
用于控制連接的 LEMO 插座：輸入 Z=100Ω。供應中包括一個組裝的連接電纜（1米/3英尺），帶兩個插頭和一個插座。提高噪音免疫力。（3） |
|
PT-C |
用于控制連接的辮子：帶AMP-Modu插頭的柔性引線（l=75 mm）。僅用于帶有銷的開關，在選項 ITC 之外的任何冷卻選項中，必須用辮子替換。 |
|
引腳-C |
控制連接引腳：用于打印電路板設計的鍍金銷（提供特殊插座）。此選項僅與以辮子為標準的切換模塊相關。 |
|
PT-HV |
HV 連接的辮子：帶電纜拖把的靈活引線。用于增加蠕變。PT-HV 是具有 >25 kV 切換電壓的所有類型的標準配置。在極快的電路中不推薦。 |
|
圣赫夫 |
HV 連接的螺絲終端：模塊底部的螺紋插入（如果不是標準的）。用于多氯聯苯設計。25 kV 以上的操作需要液體絕緣（加爾登®/油）或盆栽。 |
|
SEP-C |
分離控制單元：在單獨的外殼中帶有 LED 指示燈的控制單元（dim. 79x38x17 mm）。帶插頭的連接電纜（+lt：1m）。帶焊接銷或辮子的控制單元。 |
|
福伊 - c |
光纖輸入/控制：使用光纖信號觸發開關的其他光學控制輸入（僅與選項 SEP-C 組合）（2） |
|
福 - F |
光纖輸出/故障：通過光纖信號（僅與選項 SEP-C 組合）（2） 讀取開關故障狀況的其他光學輸出 |
|
UL94 |
阻燃劑鑄造樹脂：根據UL-94-VO鑄造樹脂。所需的最小訂單數量。（2） |
| 福斯 | 法蘭絨外殼：用于導導表面上隔離附件的塑料法蘭外殼。如果開關不用于打印電路板，則非常理想。建議選擇PT-HV。 |
|
這 |
管狀外殼：管狀而不是矩形外殼。適應特定的環境條件或在裝配困難的情況下。（2） |
|
FC |
平板箱：標準塑料外殼高度降至19/25毫米。不結合冷卻選項CF、GCF和DLC。 |
|
國大利會(huì ) |
增加導熱性：特殊成型過程，以提高模塊的導熱性。Pd（最大）將增加約20-30%。（2） |
|
CF |
銅冷卻鰭 d = 0.5 毫米： 鰭高度 35 毫米。 鎳鍍。用于強制或自然對流的空氣冷卻，以及帶非導電冷卻劑的液體冷卻。 |
|
CF-1 |
銅冷卻鰭 d = 1 毫米： 鰭厚度 1.0 毫米， 而不是 0.5 毫米。 最大功率耗電 Pd （最大） 將增加約 80%?？諝饣蛞后w冷卻（如加爾登®或石油）。 |
|
CF-X2 |
銅冷卻鰭"XL"：鰭區域按因子2放大。推薦用于自然空氣對流。與強制空氣或液體冷卻相關的冷卻功率沒有顯著改善。 |
|
CF-X3 |
銅冷卻鰭"XXL"：鰭區域按因子 3 擴大。推薦用于自然空氣對流。與強制空氣或液體冷卻相關的冷卻功率沒有顯著改善。 |
|
CF-CS |
定制形狀的銅冷卻鰭：滿足特定 OEM 要求的單個形狀。（2） 可與選項 CF-1、CF-D 和 CF-S 相結合，以增加冷卻功率。 |
|
CF-LC |
用于液體冷卻的銅冷卻鰭：雙鰭、鍍鎳銅、高度 20 mm。用于浸入油箱等。建議強制對流?？膳c選項組合。 Cf - s. |
| CF-D |
雙銅冷卻鰭：約100%以上的冷卻功率，約2mm之間的鰭間距，建議強制對流?？膳c選擇的CF-S、CF-X2、CF-X3和CF-CS組合。 |
| CF-S |
銅冷卻鰭：在鰭上焊的半導體。冷卻功率增加約 30% 至 100%（類型視情況而定）?？膳c選項 CF-D、CF-X2、CF-X3 和 CF-CS 組合。 |
|
CF-格拉 |
由石墨制成的非隔離冷卻鰭：與銅相比重量輕，在類似的傳熱中，但熱容量降低。0.5或1毫米厚，高度35毫米。 |
|
CF-CER |
由陶瓷制成的隔離冷卻鰭：類似于氧化鋁的傳熱特性。由于鰭之間的2毫米間距，建議強制對流。高度 35 毫米。 |
|
CCS |
陶瓷冷卻表面：由陶瓷制成的開關模塊的頂部。熱傳遞特性類似于氧化鋁。最大值 20 kVDC 隔離。建議強制對流。 |
|
CCF |
陶瓷冷卻法蘭：由木板磨制陶瓷板制成的開關模塊的底部側。集成金屬框架，實現均勻、安全的接觸壓力。最大 40 kVDC 隔離。 |
|
C-博士 |
駕駛員冷卻：駕駛員的額外冷卻和控制電子設備。建議結合選項 HFS 在更高的切換頻率。（2） |
|
GCF |
接地冷卻法蘭：用于高功率應用的鎳鍍銅法蘭。最大隔離電壓 40kV。增加耦合電容。僅結合選項 SPT-C。 |
|
GCF-X2 |
接地冷卻法蘭， 最大. 連續功率耗電增加 x2： 熱電阻 "切換到法蘭" 減少兩倍的功率能力。（2） |
|
ILC |
間接液體冷卻：包括水在內，所有類型的導導冷卻劑的液體冷卻。由陶瓷制成的內部熱交換器。對于中等功率耗散。 |
|
德克 |
直接液體冷卻：內部冷卻通道環繞功率半導體。高頻應用最高效的冷卻。僅限非導導冷卻劑。 |
|
希雷爾 |
高可靠性/MIL版本：可應要求提供。（2） |
