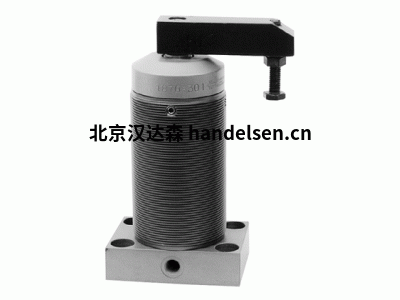

roemheld氣動擺動夾RHI-S027

roemheld氣動擺動夾RHI-S027

　　頂法蘭，氣動解夾監測可選

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　雙作用，操作壓力范圍2。6 酒吧

　　應用

　　氣動回轉夾與鎖定保持夾緊力

　　- 在氣動線壓力下降的情況下;

　　• 如果氣動夾緊夾具

　　的供應線必須以?shī)A緊模式脫鉤，例如用于夾緊托盤。

　　描述

　　氣動回轉夾是一個拉式圓柱體，其中總沖程的一部分用于擺動活塞。

　　由于擺動機制堅固，夾緊臂的角度位置在裝卸過程中與工作件輕微碰撞后保持不變。此外，夾緊過程中的碰撞也不重要。

　　當工作件高度在指定夾緊范圍內時，活塞會(huì )自動鎖定。如果活塞被鎖定，氣動線可以減壓或完全脫鉤。

　　活塞在解壓過程中被最小的壓力解鎖。

　　氣動操作的擺動夾

　　氣動回轉夾用于夾緊工作件時，它必須保持夾緊區域沒有表帶和夾緊組件的不受限制的工作件裝卸。氣動回轉夾用于僅需要低夾緊力的應用。安裝的磁活塞允許監控夾緊和拆蓋位置。

　　應用

　　功能

　　回轉夾是拉式圓柱體，其中總沖程的一部分用于擺動活塞(擺動沖程)和擰緊臂。

　　功能

　　描述

　　給元素加壓時，夾緊臂擺動并降低 90° 到夾緊位置，然后降低到夾緊點。位置監控提供有關活塞位置的必要信息，但未提供關于夾緊臂位置的信息。監控由電子傳感器(參見附件)進行，可檢測磁活塞的磁場。開關點可以通過磁傳感器的位移不斷調整。

　　材料

　　回轉夾具有耐腐蝕質量。導襯、外殼、活塞和法蘭均由氧化鋁制成?；钊粲刹讳P鋼制成。

　　擺動方向

　　90° 擺動角度，可逆時針或逆時針擺動運動。

　　"擺動方向 cw" 指定活塞從擴展位置(離位)開始的順時針旋轉。因此，"擺動方向 ccw"是逆時針旋轉。

　　擺動方向

　　螺紋體類型 J 7.201

　　在固定裝置上，法蘭型秋千夾(法蘭是配件)或帶相應領子螺母的螺紋體類型可以輕松調整到不同的工作件高度。

　　螺紋體類型 J7.201

　　塊類型 J7.202

　　用于固定，身體配有縱向和交叉孔?？諝夤梢酝ㄟ^(guò)連接線程或鉆通道在底部或寬側(K版)影響。

　　頂級法蘭類型 J 7.203

　　在固定裝置上，法蘭型秋千夾或帶相應領螺母的螺紋體類型可以輕松調整到不同的工作件高度?？諝夤梢酝ㄟ^(guò)連接線或法蘭底部的鉆道進行。

　　磁性傳感器位置監控

　　永磁體固定在活塞上，磁性電子傳感器檢測到其磁場。

　　與傳統的里德開關相比，電子磁性傳感器具有以下

　　優點：

　　對沖擊和振動漠不關心

　　無彈跳輸出信號

　　只有一個開關點

　　耐磨

　　防止反向電池

　　防止短路

　　電氣連接是按照傳統的感應接近開關進行。

　　最多可連接四個磁性傳感器。

　　通過擺動夾體的軟管夾(圖 12)修復螺紋體類型 J7.201 的磁

　　傳感器。在塊類型 J7.202 (圖 13) 和頂部法蘭類型 J7.203 中，它們固定在機身的插槽中。

　　J7.203 - 帶磁性傳感器的位置監控

　　J7.202 - 帶磁性傳感器的位置監控

　　J7.201 - 帶磁性傳感器的位置監控

　　重要說明

　　這些氣動元件的操作必須使用額外的服務單元(圖15)，以確保夾緊元件提供正確準備的壓縮空氣。

　　在任何情況下，擺動運動都不得受到阻礙。

　　使用具有其他長度的特殊夾緊臂時，不得超過夾緊力圖中顯示的相應操作壓力。

　　服務單位準備壓縮空氣

　　科技

　　夾臂位置

　　要定位夾緊臂或夾具，通常使用回轉夾活塞的錐座。

　　錐比為 1 比 10。此位置對于所有類型的一個大小相同。

　　操作壓力

　　最大可受理操作壓力為 7 條。

　　最低可受理操作壓力為 3 條。

　　擺動角度的耐受性

　　是±2°。

　　尺寸容差

　　沒有容差數據的尺寸與 DIN ISO 2768 -mH 的一般容差相對應。

　　帶磁性傳感器的擺動夾

　　永磁體固定在活塞上，磁性電子傳感器檢測到其磁場。

　　- 通過相鄰的磁性部件(例如鋼部件)影響磁場：

　　為了保證完美的功能，建議磁傳感器和磁性元件之間保持至少 25 到 30 mm 的距離。功能確實有可能與較小的距離，但這在很大程度上取決于個別情況的適合。因此，普通鋼螺栓通常也可用于固定氣缸。在邊緣情況下，非磁性鋼(例如 VA 螺絲)的螺絲可導致磁場的改善。

　　- 通過相鄰磁傳感器影響磁場

　　如果安裝幾個帶磁性傳感器的塊狀氣缸，磁性傳感器可能會(huì )產生相互影響并發生故障。磁性鋼板可以幫助放置在塊缸之間，即磁性傳感器，作為屏蔽。

　　- 對電壓供應的需求

　　參見數據表 G2.140

　　- 路徑和切換約 3 MM 的歇斯底里

　　在調整磁性傳感器時，必須已經考慮這一點。對于靜態活塞，磁傳感器必須始終從相反的方向向前推進到活塞。

　　RHI-S027 氣動擺動夾與鎖定

　　J7.201 氣動回轉夾

　　J7.202 氣動回轉夾

　　J7.203 氣動回轉夾
