德國ELBE 萬向聯軸器 0.600系列產品介紹
德國ELBE公司簡介:
德國Elbe主要產品有:
德國ELBE萬向聯軸器、
德國ELBE萬向節、
德國ELBE離合器、
德國Elbe傳動軸、
德國ELBE十字軸
Elbe萬向軸有9個系列：
1.ELBE 精密萬向軸 0.600系列
2.ELBE 球窩萬向軸 0.800系列
3.ELBE 十字萬向軸 0.700系列
4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列
1.ELBE精密萬向軸0.600系列：
當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。
硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中
由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域
與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。
有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。
還提供了表面細化過程的信息。
ELBE 0.600系列：型號：ELBE 0.616.100
Md Max：6到250 Nm
最大偏轉角度45°
加速到5.000轉
ELBE 0.600特點：
標準孔，DIN 6885型內孔，內六角孔
快速連接
長度補償可選
精密萬向接頭
滾針軸承
材料：鋼
2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100
ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用
允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
與萬向節不同，球窩關節不能承受軸向應力。
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成
關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。
提供有關表面再生過程的信息。
通用技術數據
ELBE0.800系列：
最大。 傾斜角度：35°
扭矩范圍：高達1370 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）
3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100
根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。
各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。
關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。
提供表面細化過程的信息。
一般技術說明
生產系列0.700：
最大。 偏轉角度：45°
扭矩范圍：高達450 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）
有關更多詳細信息，請參閱
4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051
扭矩范圍：250 bis 35.000 Nm
最大偏轉角度可達35°
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
無長度補償萬向節
具有長度補償的聯合中間軸
滾子/或滾針軸承
5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100
Md Max：100至1.300 Nm
最大偏轉角度可達45°
特點：
帶長度補償
沒有鍵槽，
鍵槽兩側的長度可調整
滾針軸承
6. 萬向軸聯軸器 0.300系列 型號ELBE 0.313.115
最大Md：4.000至15.000 Nm
最大偏轉角度可達42°
特點：
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
雙/單接頭，長度延長
雙長度延長的關節
滾子軸承
7. 萬向軸聯軸器 0.400系列 型號ELBE 0.403.300
通用技術數據：
最大傾斜角度：高達55°
扭矩范圍：高達6100 Nm
HUB連接
叉軸連接
8. 萬向軸聯軸器0.500系列 型號ELBE 0.509.021
通用技術數據：
最大傾斜角度：最大50°
扭矩范圍：高達16900牛米
叉軸設計
9. ELBE 0.900 系列的制造過程及其所有優點與0.100系列的描述完全相同。
這種翼型的主要優點是由軸承座的鑰匙和法蘭的鍵槽所產生的正向連接。因此，與摩擦連接相比，扭矩傳遞更加明確
用于將萬向節安裝到萬向節的四個螺釘可以快速裝配和拆卸。
ELBE 0.900 系列： 型號ELBE 0.950.110、 0.980.130
Md Max：2.500至13.200 Nm
最大偏轉角度可達30°
特點：
永式，更大的擴展
翼式，管式
翼型，短型
永式，聯合
滾子軸承
Elbe聯軸器萬向軸?0.100系列
Elbe 0.100系列：
扭矩范圍：250 bis 35.000 Nm
偏轉角度可達35°
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
無長度補償萬向節
具有長度補償的聯合中間軸
滾子/或滾針軸承
北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員譚晶18518172492。
德國ELBE萬向節ELBE傳動軸選型指導
產品優勢：
1、套筒型萬向節，有常用及加長伸展型，直徑范圍為58～250mm的法蘭有DIN標準，SAE制1100～1900的標準，及非標定制，最大允許扭矩達24，700Nm。
2、可伸展型萬向節，法蘭盤或轂盤安裝聯接。
3、單型或雙萬向節，法蘭盤或轂盤安裝聯接。
4、無伸展對接軸式，法蘭90-—250，扭矩可達24，700Nm
5、雙萬向節，帶對中的等速萬向節，扭矩達15，200Nm，偏差角達42°可與軸同時供應。
6、操縱軸的雙萬向節，轂盤聯接扭矩4700Nm，偏差角達55°。
7、操縱軸萬向節，扭矩達1300Nm，偏差角達50°。
8、滑動聯軸節。
9、叉型聯軸節。
10、翼型萬向節，尺寸有5c—9c套筒型或短型，帶伸展或非伸展型，也可特制萬向節最大偏差角25°，扭矩達1300Nm。
德國ELBE萬向節ELBE傳動軸選型指導
部分型號列表：
德國ELBE萬向聯軸器 0.105.100
德國ELBE萬向聯軸器 0.105.101
德國ELBE萬向聯軸器 0.105.102
德國ELBE萬向聯軸器 0.105.110
德國ELBE萬向聯軸器 0.105.111
德國ELBE萬向聯軸器 0.105.112
德國ELBE萬向聯軸器 0.105.130
德國ELBE萬向聯軸器 0.105.131
德國ELBE萬向聯軸器 0.105.132
德國ELBE萬向聯軸器 0.105.140
德國ELBE萬向聯軸器 0.105.141
德國ELBE萬向聯軸器 0.105.142
德國ELBE萬向聯軸器 0.105.200
德國ELBE萬向聯軸器 0.105.201
德國ELBE萬向聯軸器 0.105.202

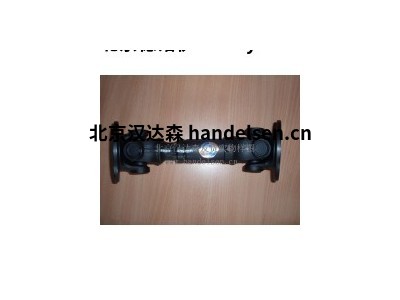

萬向節聯軸器 24911 Antriebswelle mit Verschub 0.110.110 S = 1780 mm, X = 100 mm
德國ELBE聯軸器 SA001，cardan shaft，D 80-150.1340.08.12.09.10.11.16，0.358.115
德國ELBE聯軸器法蘭 38749 compagnion flange 1.148.240
德國ELBE聯軸器 SA001 cardan shaft D 80-150.1140.08.12.14 0.158.200 S = 1140 mm
德國ELBE聯軸器 0.117.111.0007 S = 680 mm X = 110 mm
德國ELBE聯軸器 0.120.131.0001 S = 560 mm X = 45 mm
德國ELBE聯軸器 0.117.111.0007 S = 680 mm X = 110 mm
德國ELBE聯軸器 0.120.131.0001 S = 560 mm X = 45 mm
德國ELBE傳動軸 0.117.110.003
德國ELBE傳動軸 0.120.110.003
德國ELBE傳動軸 0.117.121.5012
我們的優勢：
1）渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。
2）價格合理，繞過層層代理，最大限度的讓利給客戶。
3）直接從德國廠家采購，保證所有產品均為原裝正品。
4）德國倉庫每周三統一拼箱發貨，極大節約了物流成本。
5）德國工程師為您提供專業的售前及售后技術咨詢服務。
北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員譚晶18518172492。
