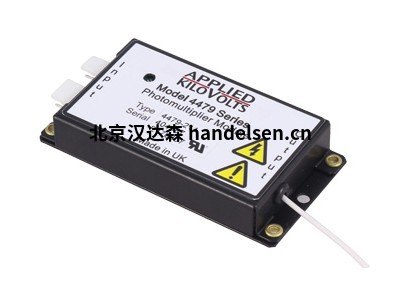

appliedkilovolts低功率電源4479系列

appliedkilovolts低功率電源4479系列

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　應用程序：光極管 – 阿瓦蘭奇照片二極管

　　300V， 600V 800V 1kV 和 2kV 版本

　　正極性和負極性選項

　　遠程電壓編程或電壓計設置

　　電壓監視器和電流監視器

　　閃存 + 短路保護

　　UL 批準和 CE 標記

　　電氣規格

　　12v 輸入類型的訂單代碼24v 輸入類型的訂單代碼極性輸出電壓輸出電流連接

　　4479-1014479-107陽性300V3mA連接器

　　4479-1134479-119陽性300V3mA引 腳

　　4479-1024479-108陽性600V3mA連接器

　　4479-1144479-120陽性600V3mA引 腳

　　4479-1034479-109陽性800V2.5mA連接器

　　4479-1154479-121陽性800V2.5mA引 腳

　　4479-1044479-110陽性1kV2mA連接器

　　4479-1164479-122陽性1kV2mA引 腳

　　4479-1054479-111陽性1.7kV1.2mA連接器

　　4479-1174479-123陽性1.7kV1.2mA引 腳

　　4479-1064479-112陽性2kV1mA連接器

　　4479-1184479-124陽性2kV1mA引 腳

　　4479-2XXX4479-2XX陰性

　　12V 類型輸入電壓范圍+11V 至 +15V 直流。最大輸入電壓浪涌<5 秒為 18V。

　　輸入電流400mA 滿負荷，125mA 零負載(12V)。

　　控制輸出0 到 +5V 表示 0 到 100% 額定輸出電壓，輸入 Z = 1M。最大流速 ： 50V/mS 類型。

　　固定參考輸出+5V ±0.05%。最大電流：3mA。溫度系數：50ppm / °C。

　　可變參考輸出0 至 +5V，多轉強力計。

　　電流和電壓監視器0 到 +5V 表示輸出電流/電壓的 0 到 100%，精度±1%。源 Z = 10K。

　　24V 類型輸入電壓范圍+22V 至 +28V 直流。最大輸入電壓浪涌<5 秒為 32V。

　　輸入電流250mA 滿負荷，100mA 零負載(24V)。

　　控制輸出0 到 +10V 表示 0 到 100% 額定輸出電壓，輸入 Z = 1M。最大流速 ： 50V/mS 類型。

　　固定參考輸出+10V ±0.05%。最大電流：3mA。溫度系數：50ppm / °C。

　　可變參考輸出0 至 +10V，多轉強力計。

　　電流和電壓監視器0 至 +10V，輸出電流/電壓為 0 到 100%，精度±1%。源 Z = 10K。

　　電氣規格 (12V + 24V 輸入類型)

　　高頻波紋1mV pk-pk 類型。

　　低頻噪聲4mV pk-pk 類型。

　　線路調節輸入電壓范圍超過 20ppm <。

　　負載調節<20ppm，零到滿負荷。

　　漂移(1 小時后熱身)<15分鐘，<8小時內50ppm。

　　溫度系數最高額定輸出值為 <50ppm / °C。

　　保護防止輸出短路(電流限制為最大值的 110%)。輸入防止極性逆轉。

　　安全批準到UL1950 = CE 標記。

　　機械規格

　　尺寸 (L x B x H)95.2 x 49.0 x 15.0 毫米(3.75" x 1.94" x 0.6)。88.8 毫米 (3.5") 中心上的 2 個關閉安裝孔。

　　重量70克(2.5盎司)左右。

　　輸入/控制(連接器)2 關閉 (4 路 + 5 路) 0.1" 間距 (Molex) 連接器。

　　輸入/控制(針)2 關閉集 4 關閉 0.1" 間距銷，請參閱下面的繪圖位置。

　　輸出飛行鉛，RG178B/U電纜0.5米(19")長，也可與RG58或其他類型的特殊訂單。
