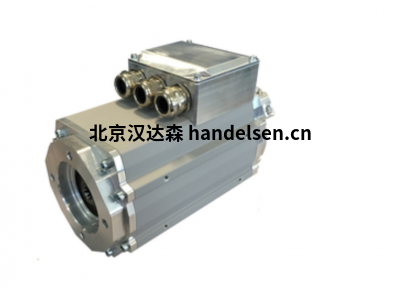

高達500KW和45000 min-1的MGV系列高性能伺服電機

MGV 系列電機是帶永磁體的無刷伺服電機。它們專為需要高速和低轉動慣量的應用而開發。 MGV 電機用于汽車或航空航天工業的許多試驗臺（柴油發動機、起動機、泵、交流發電機、變速箱……）。由于其反應速度和非凡的動力，MGV 電機非常適合測試模擬：城市交通或賽車中的速度、內燃機的非循環速度曲線等。



優勢：

• 最高速度高

• 低轉動慣量可實現快速加速/減速

• 以高于額定速度的恒定功率運行可防止驅動器尺寸過大

• 水冷確保緊湊的尺寸和安靜的運行

• 高動態性能夠準確再現測試產品的操作條件

• 非常緊湊



功能特點：

• 底腳安裝 (B3) 或底腳和法蘭安裝 (B34)

• 機械接口

• 堅固、光滑的軸

• 帶導軌的法蘭

• 帶有螺紋孔的支腳，便于操作時抬起和對齊

• 2 極旋轉變壓器反饋傳感器

• 鋼或陶瓷軸承，取決于速度

• 帶有 1 個 PTC 探頭和 1 個 KTY84-130 傳感器的熱過載保護

• 2 個螺紋孔（前后）用于測量軸承溫度

• 2 個螺紋孔（前后）用于振動測量

• 用于電源連接的接線盒和用于反饋傳感器的插頭



發動機測試

• 卡車

• 汽車

• 摩托車

• 單元測試

• 差速器

• 發電機

• 泵

mattke MGV系列技術規格：

- 電機類型：永磁無刷同步電機

- 持續功率高達 500 kW

- 速度高達 45,000 min-1

- 連續扭矩：高達 1500 Nm

- 峰值扭矩：高達 2700 Nm

- 靜止扭矩：從 8.9 到 10400 kg.cm2

- 防護等級：IP40

- 工作溫度：0°C至40°C

- 冷卻方式：水冷

- 電源電壓：400VAC

- 定子繞組絕緣：符合 EN60034-1 的 F 級

- 轉子調整：G1級



尺寸：430 | 635 | 840 | 860 | 950 | 966 | A50 | B40 | B50

連續功率范圍：15 ... 500 kW

連續扭矩（Nm）：6.8 ... 1500

連續扭矩（in-lbs）：60 ... 13276

基本轉速：3200 ... 22000

最高轉速：5000 ... 45000

電源：400VAC

電機極數：4 (MGV4) | 6 (MGV6 / MGV8 / MGV9) | 8 (MGVA) | 16 (MGVB)

編碼器：分解器

派克驅動器兼容性：890

證書：CE標志

防護等級：IP40

冷卻方式：水冷

mattke MGV系列具體型號：
mattke MGV4
mattke MGV6
mattke MGV8
mattke MGV9
mattke MGVA
mattke MGVB
