gefa

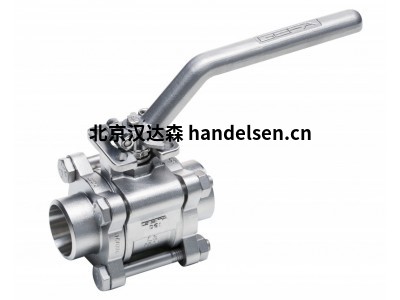

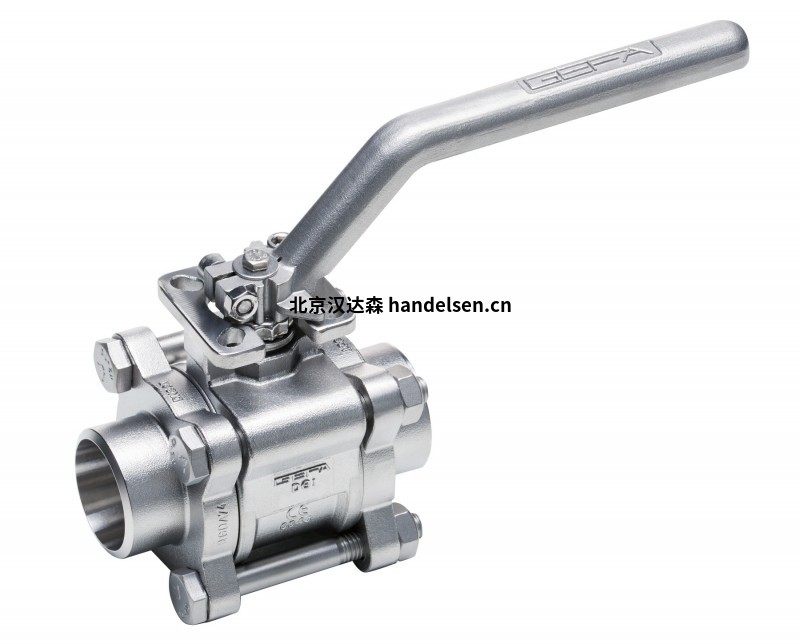

三片式球閥 DG1 1.4529 耐腐蝕：
DG1 Type69 系列由 1.4529（合金 926）制成，SMO
技術數據
球閥適用于腐蝕性介質（例如氯化物和稀酸）中的應用。PREN 值在 42 到 47 之間，適用于海水。3 件式閥體，壓力等級取決于公稱尺寸，最大 PN 125，浮球，真空密封。
尺寸DN 8 - DN 150
玻爾完整并減少孔
特殊功能可與各種端部連接器的組合
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12，泄漏率甲
描述：
球閥的流動方向和安裝位置可自由選擇。
在安裝閥門之前，必須沖洗管道并清除一般污染物，
清除焊接殘留物等。
管道必須無張力地上升到要安裝的配件。
注意：旋轉球有受傷危險。
螺紋連接安裝
用麻、聚四氟乙烯等密封螺紋后，應將球閥擰緊在
管子扳手或管子扳手只能放在螺紋的末端
通過配件或手柄擰緊可能會(huì )導致?lián)p壞或斷裂。
短焊端安裝 DN 8 - DN 50 全通道
注意：短焊端 (DN 8-DN 50) 只能預先組裝。外殼螺絲是
安裝后用下表規定的扭矩擰緊。
將球閥固定在管道中。
松開所有外殼螺釘。
卸下外殼孔眼中與螺絲相對的外殼螺絲和螺母。
將球閥的中間部分旋出至打開位置。
防止閥座環脫落（例如使用膠帶）。
焊接完成后，再次旋轉中間部分。
插入螺釘和螺母。
確保球閥準確切換到“打開”位置。
然后擰緊外殼螺釘（參見“擰緊扭矩”表）。
注意：為避免可能損壞閥座環，請將球閥放在閥座前面。
不要再進行沖洗過程。保持開放狀態
！
安裝 Firesafe 球閥，長焊接端，用于
軌道焊接或焊接端 DN 65 - DN 100 全通道
將球閥固定在開啟位置，無需拆卸管道中間部分，
焊進去。拆卸防火球閥時更換石墨密封件。
注意：為避免可能損壞閥座環，請將球閥放在閥座前面。
不要再進行沖洗過程。保持開放狀態！
安裝
再次徹底沖洗球閥和管道。
進行全切換路徑的試切換。
如果球閥的中間部分和連接件之間有泄漏，則外殼螺釘必須
并重新擰緊螺母（參見擰緊扭矩表）。
驅動器的結構
必須保證執行器和閥軸之間的中心結構。
在安裝驅動器之前，必須使用合適的安全帽固定填料函螺母。
安裝的執行器的重量不得在一側加載閥軸：
因此，必須在必要時攔截驅動器 - 無需修復。
驅動器可以直接安裝，工作溫度最高可達 140 °C。在較高
溫度，執行器和閥門之間的組裝套件應起到隔熱作用。
外殼螺釘的擰緊扭矩
不得顯著超過最大扭矩。
DN 8/10 15 20 25 32 40 50 65 80 100
