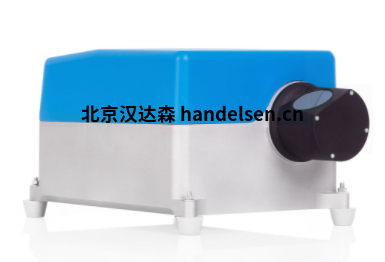

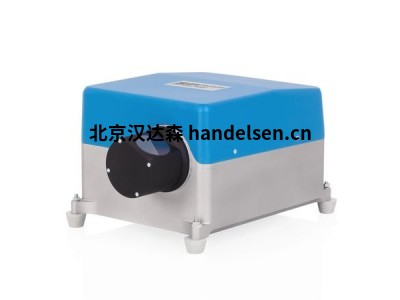

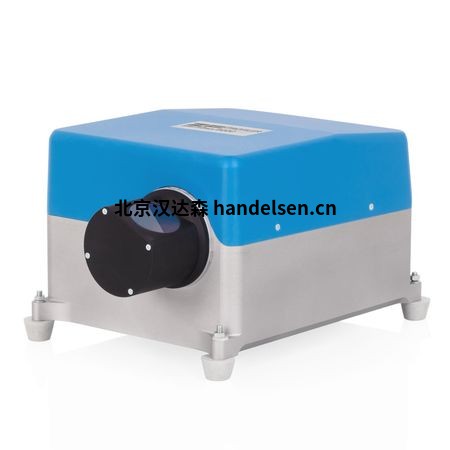

Z+F 探照器? 9020，2D激光掃描儀

　　Z+F PROFILER® 9020 是一款高效的 2D 激光掃描儀，用于移動映射應用。Z+F PROFILER® 9020 的旋轉速度為 267 Hz，最高為 16，020 rpm。它高達182米，具有非常高的數據質量。對于近距離數據采集，掃描儀使用特殊的光學元件。

　　與之前的型號相比，它具有內部參考板，非常低的功耗，快速啟動時間和大小減少超過50%。

　　一種新的、非常強大的激光技術和先進的算法確保了鐵路、道路、路標和其他交通管制系統(如紅綠燈)的高度精確測量結果。

　　1:技術亮點：

　　267 配置文件/秒

　　100萬點/秒

　　精確到 0.2 毫米

　　182米范圍

　　360° 視野

　　Z+F PROFILER® 9020 可靈活集成到各種移動映射系統 (MMS)中。對于與其他組件(如 Z+F MapCam®、GNSS 接收器和用戶 PC)的快速和無故障通信，集成了多個連接。

　　2:適用于高速度

　　Z+F PROFILER® 9020的轉速為267rpm，測量超過100萬點/秒。

　　3:非常高的測量精度

　　Z+F PROFILER® 9020在1米至25米的近距離內達到0.2毫米的測量精度。

　　4:用途廣泛

　　由于其最大范圍為182米，剖面掃描儀幾乎適用于移動測繪領域的所有應用。

　　5:更小、更輕

　　與它的前輩9012相比，Z+F PROFILER® 9020的體積和重量最多只有50%。

　　6:激光系統:

　　激光等級：1(根據EN60825-1 / ANSI Z136.1)。

　　光束發散：< 0.5 mrad(半角，1/e²)。

　　光束直徑：約1.9毫米(0.1米距離

　　范圍：182米(唯一區間)。

　　最小測量距離：0.3米

　　距離分辨率：0.1毫米

　　測量速率：最高109.4萬像素/秒。

　　距離噪音：0.2毫米

　　7:偏轉裝置:

　　偏轉系統全封裝的旋轉鏡

　　垂直視場：360

　　角度分辨率：0.0088°

　　角度精度：0.007° rms ² (122 μrad)

　　轉速：50赫茲至267赫茲(最大16,020轉/分)

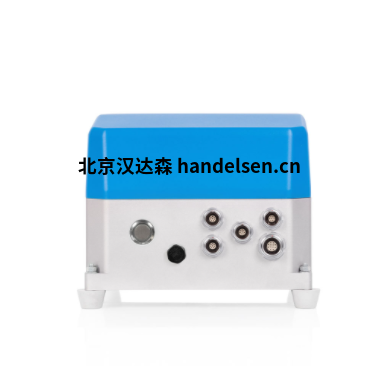

　　8:接口:

　　數據存儲：128GB SATA

　　數據接口：1GB以太網

　　數據記錄：6小時-12小時的內部128GB內存

　　9:同步接口:

　　外部車輪傳感器(里程表)的輸入。

　　GPS輸入(PPS脈沖+NMEA信息通過RS232)。

　　線路同步輸出(每個配置文件的TTL脈沖)。

　　轉子同步輸入/輸出(兩個平行連接單元的旋轉角度可以同步)。
