STI Srl 2030-2M-2-S執行器

意大利STI Srl成立于1960年其氣動執行機構以其優異的質量和可靠性在世界享有盛譽. STI產品廣泛應用于電站鍋爐、石油化工、冶金、造紙、水泥等行業，特別適合大推力、大轉矩、快速作用和防爆環境的應用。

氣動執行器、氣動頭、定位器、位置反饋裝置、氣缸等 STI氣動執行構SC系列STI定位器

STI Srl DE/3M(DE/3M-1、DE/3M-3）

STI Srl DE/3M(DE/3M-1DE/3M-3）STI Srl SA/CL-1

STI Srl SA/CL-1-EP

STI Srl 2030-2M-2-S

STI Srl 2030-4M-2-S

STI Srl 2030-00-2-S 1／4"NPT F

STI Srl SC63-150

STI Srl SC63/200

STI Srl SC100/150

STI Srl SC100/200

STI Srl SC100/250

STI Srl SC100/300

STI Srl SC125/150

STI Srl SC125/200

STI Srl SC125/250

STI Srl SC125/300

STI Srl SC160/200

STI Srl SC160/250

STI Srl SC160/300

STI Srl SC200/200

STI Srl SC200/300

STI Srl SC260/300

STI Srl SC260/400

STI Srl SC330/400

STI Srl SC420/450 STI

STI Srl 2030 GR1 GR2 GR2.5

STI位置變送器：

STI Srl 2030-2M-2-S

STI Srl 2030-4M-2-S

STI Srl 2030-00-2-S



意大利sti電液執行機構

說明

當需要高強度和關鍵控制調制時，液壓驅動是最好的解決方案。

該系統的設計非常靈活，可適應多種不同的應用或工廠要求，提供各種配置的高度定制產品：

中央電源組，內置蓄電池架和控制柜，用于控制一個或多個閥門。

獨立的液壓?jiǎn)卧?，帶有與執行器集成的緊湊型動力組件。

完全獨立的液壓系統，用于開/關或調節服務。

用于安全閥和關鍵閥的液壓裝置。





意大利sti快速執行器QT

說明

QuickTrak（QT）系統采用最新的氣動數字閥門控制技術，將基于微處理器的控制系統與集成閥門定位器相結合。這個系統是專門為應對當今要求苛刻的應用程序所面臨的挑戰而設計的。

能夠提供液壓系統的控制和性能，但沒有環境和儲存要求；快速列車? 系統靈活、功能強大。

探頭：磁致伸縮線性位置傳感器，位于執行機構桿內，提供快速、高精度的控制反饋。

三通閥：故障模式通過電磁閥控制的（2）個三通閥（通過SIL認證）完成，電磁閥將伺服閥與執行器隔離。當出現故障模式時，第三個閥將清除所有放氣。

電磁閥：24 VDC持續通電，常閉，在失去空氣供應或信號電源時啟動故障模式。

伺服閥：定位用大容量伺服閥

執行機構：定制設計的更大的端口，利用更高的CV和槍鉆桿，以適應反饋探頭。

數字控制器：提供一個基于閥門和閥芯位置的多級、閉環系統，控制步進電機調節執行器腔室壓力，達到所需的閥門位置。

這一特殊產品是IMI CCI的獨家產品。





意大利sti提升和旋轉執行器SC/VLT



說明

升降和回轉執行機構（SC/VLT）由兩個主要部分組成：

氣缸組，內部有一個活塞，將內部容積分成兩個腔室。執行機構桿將活塞連接至閥桿。

閥軛，用于將氣缸固定到閥門上并定義閥門運動（線性和旋轉運動）。

根據所需性能，可在SC/VLT閥門執行機構上安裝不同類型的氣動附件。

這種執行機構是專門為閥門設計的，如雙阻塞和排氣塞，取代了傳統的多閥門系統。





意大利sti步進電機執行器SM

說明

步進電機（SM）執行器有一個內部機構，該機構被布置成與螺紋閥桿的內螺紋連接。兩個液壓或氣動執行器驅動步進電機內部機構的旋轉，一個順時針，另一個逆時針，從而允許在規定的步驟內旋轉和螺桿的線性運動。

SM執行器有兩種不同版本：

液壓（SMH）

氣動（SMP）

液壓執行器沒有內部彈簧，一個彈簧允許兩個液壓/氣動執行器返回。

液壓和氣動兩個方向驅動，提供控制。



意大利sti步進電機執行器BR - Booster Relay

說明

增壓繼電器（型號BR）是為滿足傳統的速度控制應用而設計的。它產生增壓作用，包含一個整體穩定旁通閥，通過螺絲刀轉動閥體中的調整螺釘進行調整。通過打開該閥門，可以提高定位器-增壓器-執行器電路的穩定性。

BR是專門為數字氣動閥門控制器（如我們的FasTrak緊湊型定位器）而設計的。

技術數據

工作壓力              3÷7巴              （設計壓力10巴）

標準工作溫度              -20°C至70°C              （根據要求降低或升高溫度）

外殼材料              不銹鋼316

最大CV              入口=3,8              出口=4

導頻信號連接              直徑1/4“

輸出連接              直徑1/2“



意大利sti步進電機執行器FTC - FasTrak Compact

說明

FasTrak Compact（FTC）是一款高精度數字氣動閥門控制器。

由于他的流量（CV=0,3），它具有非常好的動態性能。

配置和校準通過哈特設備或自校準進行。

FTC與單作用和雙作用執行機構（帶或不帶彈簧）、活塞或隔膜兼容。

技術數據

輸入信號              4-20毫安，采用哈特協議

標準工作溫度              -40°C至80°C

供給壓力              2.5÷7巴

儀表空氣              無油、水和灰塵（ISO 8573-1-3級）

電源（信號2線）              最小3.5毫安，10/30伏直流電

空氣消耗量              <0.7Nm3/h，4巴

滯后+死區           0.15%

重現性              0.15%

線性度              0.1%

敏感                0.3%

認證/批準              ATEX 2014/34/EU

防爆電器安全認證體系              SANS（南非國家標準）



意大利sti步進電機執行器Zero Backlash for modulating quarter turn valve

說明

大多數氣動/液壓執行機構使用止動軛技術將線性活塞運動轉化為旋轉運動。

滑塊和止動軛槽之間的間隙不可避免地會(huì )對精度和功能動態（即滯后、死區、小階躍響應等）產生負面影響。隨著執行器的使用壽命的延長，這種不準確變得不可避免，并且不斷增加。

零間隙（ZB）機制解決了滑塊和止動軛槽之間固有的和磨損相關的間隙，將摩擦值保持在與最先進技術相當的水平。



意大利sti執行器RTC - Scotch yoke pneumatic actuator



說明

RTC單/雙作用氣動低壓執行機構，適用于四分之一轉閥（球閥、蝶閥和旋塞閥）的開關閥和調節重型應用。

執行機構由防水止動軛機構組成，將氣缸的線性運動（關閉或打開時）轉換為閥門操作所必需的旋轉運動。

軛架的行程在兩端的-4°/+4°之間可通過設置在機構體側壁和氣缸端部法蘭中的外部機械止動裝置進行調節。

通過適當的匹配裝置，對止動軛機構中心體蓋進行機加工，以提供任何所需附件（例如定位器、信號限位開關等）的裝配模式。上述附件由執行器驅動套筒操作。

執行機構中心體底部壁上加工有螺紋孔，允許執行機構直接安裝在閥門頂部工作，或在需要時插入適配器法蘭或安裝支架。



技術數據

工作壓力              氣動型，最高12 barg              （特殊版本可根據要求提供）

標準工作溫度              -30°C至100°C              （根據要求降低或升高溫度）

輸出轉矩              從40納米到6.000納米              （雙作用版）

彈簧端扭矩              從40納米到2.500納米              （單動版）

認證/批準              PED 2014/68/歐盟

ATEX 2014/34/EU              塞浦路斯電力局TR TS 012/2011

機械指令2006/42/EC              符合IEC/EN 60529的IP66/67M

SIL3認證（IEC 61508）為“單一設備”              根據EN 15714-3設計和測試







意大利sti120°旋轉執行器



說明

三通球閥行程120°的止動軛氣動執行機構（RT系列）。在俄羅斯，環境溫度為零下55°C的特殊項目已實現了執行機構。





150/5000

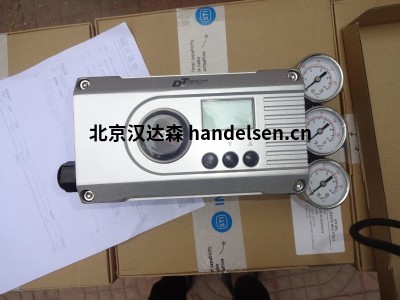

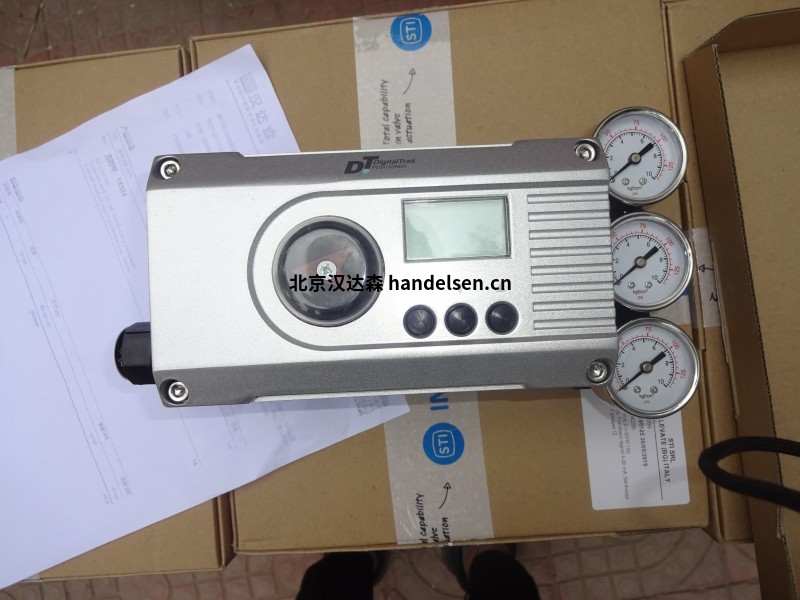

氣動定位器SA / CL-2-EP

CONN. ND 1/4"

信號4-20 mA

IP 65標準防護

CAM已排除

封閉的每面功能DWG DD14808
