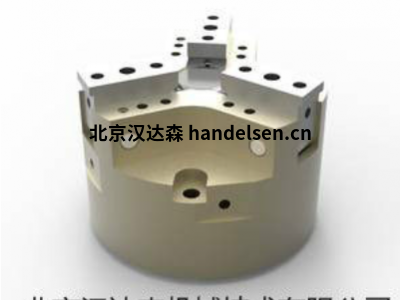

SMW Autoblok SP 125-26卡盤

SMW Autoblok四爪卡盤MM E-MOTION簡介



機電式



通用四爪卡盤



在不松開零件的情況下改變夾持力



夾緊每種工件的內徑和外徑



僅在需要夾緊和松開時提供能量







SMW Autoblok四爪卡盤MM E-MOTION簡介



產品特點



每個爪通過電動馬達驅動和控制



通過感應耦合器無線傳輸功率和傳感器



夾緊任何形狀的工件



自動調整中心線



旋轉時持續監控夾緊力和夾緊位置



密封且低維護



“ e-motion”系列中的新產品已經開發用于數字化生產。所有e-motion產品均基于用于信號和功率傳輸的無接觸式電感耦合器系統的相同概念。T驅動電動機構，作為一個電動執行機構，也用于執行標準的卡盤，但是在車床上。作為進一步的發展，已經引入了具有直接電動鉗口驅動的卡盤。銑削車削中心的封閉式中心4爪卡盤MM e-motion每個爪都有一個獨立的，完全受控和監控的機電驅動器。這樣就可以在一個卡盤中實現全新的夾緊功能，例如自對中，補償或單個鉗口運動。另一個獨特功能是工件的自動中心調整。



SMW Autoblok 型號示例：



SMW Autoblok SP 125-26



SMW Autoblok SP 160-38



SMW Autoblok SP 240-78



SMW Autoblok SP 280-92



SMW Autoblok SP 350-115



SMW Autoblok SP 350-115 ES



SMW Autoblok SP-L 350-90



SMW Autoblok TSR-C 135



SMW Autoblok TSR-C 170



SMW Autoblok TSF-C 135



SMW Autoblok TSF-C 170



SMW Autoblok TSF-C 210



SMW Autoblok TSR-C 210



SMW Autoblok TSF-C 250



SMW Autoblok TSR-C 250



SMW Autoblok TSF-C 315



SMW Autoblok TSR-C 315



SMW Autoblok TSF-C 400



SMW Autoblok TSR-C 400



SMW Autoblok TSF-C 530



SMW Autoblok TSR-C 530



SMW Autoblok TSF-C 650



SMW Autoblok TSR-C 650



Autoblok總公司成立于1981年，是歐洲大的電力生產商夾頭的子公司。1942年以來，Autoblok一直在國家的先進的工程設計和制造夾具，夾具和模具解決方案的前沿。1993年，Autoblok收購了德國的SMW。這兩個大的制造業實體的組合導致在世界高品質的工件夾具，廣泛的產品線。目前專門通過其子公司，銷售代表和分銷商，SMW Autoblok客戶保證卓越的產品性能，支持和服務一致的來源。



主要產品包括：



Smw Autoblok 手動夾頭



Smw Autoblok 動力卡盤



Smw Autoblok 膜片夾頭



Smw Autoblok 彈簧夾頭



Smw Autoblok 夾緊油缸



Smw Autoblok 空氣夾頭



Smw Autoblok 夾具



Smw Autoblok 液壓卡盤等.



SMW AUTOBLOK 傳感器LPS-X-A50 0-10V



Smw Autoblok 傳感器LPS-X-A50



Smw Autoblok 滑動爪卡盤



Smw Autoblok 手動夾頭



Smw Autoblok 彈簧接頭



Smw Autoblok 旋轉接頭



Smw Autoblok 軸承016漢953



Smw Autoblok 軸承018達345



Smw Autoblok 卡盤2057森2121



Smw Autoblok 傳感器LPS-X-A50,0-10V



Smw Autoblok 拉爪N-790SMAX38KN



Smw Autoblok 拉爪FRC-N 215



Smw Autoblok 夾頭KSZ-MB 40 A6



SMW Autoblok 液壓缸 SIN-S-50



SMW Autoblok 液壓缸 SIN-S-70



SMW Autoblok 液壓缸 SIN-S-85



SMW Autoblok 液壓缸 SIN-S-100



SMW Autoblok 液壓缸 SIN-S-125



SMW Autoblok 液壓缸 SIN-S-150



SMW Autoblok 液壓缸 SIN-S-175



SMW Autoblok 液壓缸 SIN-S-200



SMW Autoblok 液壓缸 SIN-S-250



Smw Autoblok 傳感器LPS-NT ANALPG 50MM



Smw Autoblok 旋轉水閥RG-1 MR:043漢271



Smw Autoblok 三爪動力卡盤BH-M-315-Z300



SMW Autoblok密封件BBU-FZA-630-270



SMW Autoblok止回閥ERV-HP-25-1000/0



SMW Autoblok閥BPV-HP-25



SMW Autoblok密封組件BBN-850-375ES



SMW Autoblok密封組件BBN-600-275



SMW Autoblok密封組件BBN-500-230ES



SMW Autoblok止回閥RV-HP-25-1000/0



SMW Autoblok磨削擋板SRG 1 S 020035



SMW Autoblok線性位置傳感器LPS-NT-A-50-Analog  Id.-Nr. 223060



SMW Autoblok定心頂尖FRC-N-215-3  Id.-Nr. 5303888



SMW Autoblok油缸SIN-S 150  Id.-Nr. 33093115



SMW Autoblok抓手G15-150-D28-D34 Id.-Nr. 235624



SMW Autoblok抓手G13.2-150  Id.-Nr. 232060



SMW Autoblok套筒EM-S-2 Id.-Nr. 203709



SMW Autoblok爪子FFB-2-6339-00 Id.-Nr. 202593









德國SMW-AUTOBLOK專業從事金屬切削機床上工件夾持系統的研發、設計、生產和服務，在全球范圍內為客戶提供標準和定制解決方案。產品具體包括各類動力卡盤、驅動油（氣）缸、中心架、動力刀座等，與數控車床、車銑復合機床、加工中心、數控磨床等配合使用，廣泛應用于汽車、工程機械、航空航天、鐵路、石油天然氣等行業的機械加工中。



公司的口號是“永遠領先一步（always one step ahead）”。公司特別注重傾聽客戶和市場不斷變化的需求，每年投入大量的人力物力用于新產品的研發，使公司產品幾十年來一直處于世界領先地位。

公司擁有世界機床工件夾持領域最齊全的產品目錄。

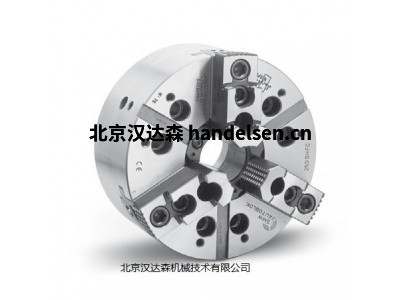

1. HG-F系列手動快換爪卡盤



系列特點：



鍵槽型



FORKARDT卡爪系統



手動卡盤尺寸φ160-φ400mm



中空



快換卡爪



3爪







Smw Autoblok卡盤HG-F 160-46  擺動直徑mm：195螺紋尺寸：M8 x 1 / 12   齒距：4.8行程mm:5.9 最高夾持力kN：60  轉速r.p.m：5500



Smw Autoblok卡盤HG-F 210-60  擺動直徑mm：250螺紋尺寸：M8 x 1 / 13   齒距：4.9行程mm:6.2 最高夾持力kN：75  轉速r.p.m：4800



Smw Autoblok卡盤HG-F 260-81  擺動直徑mm：300螺紋尺寸：M12 x 1.5 / 15齒距：6  行程mm:7.4 最高夾持力kN：130 轉速r.p.m：4200



Smw Autoblok卡盤HG-F 315-102 擺動直徑mm：372螺紋尺寸：M12 x 1.5 / 17齒距：7  行程mm:9.6 最高夾持力kN：180 轉速r.p.m：3500



Smw Autoblok卡盤HG-F 400-128 擺動直徑mm：492螺紋尺寸：M16 / 30      齒距：8.5行程mm:11.4最高夾持力kN：220 轉速r.p.m：2700







德國SMW-AUTOBLOK專業從事金屬切削機床上工件夾持系統的研發、設計、生產和服務，在全球范圍內為客戶提供標準和定制解決方案。產品具體包括各類動力卡盤、驅動油（氣）缸、中心架、動力刀座等，與數控車床、車銑復合機床、加工中心、數控磨床等配合使用，廣泛應用于汽車、工程機械、航空航天、鐵路、石油天然氣等行業的機械加工中。



  1. HG-N系列手動卡盤

系列特點：







鍵槽型



手動卡盤尺寸φ160-φ630mm



中空



快換卡爪



3爪







Smw Autoblok卡盤HG-N 160-46 擺動直徑mm：194 螺紋尺寸：M8 / 12齒距：4.7行程mm：5.9最高夾持力kN： 60    轉速r.p.m：5500



Smw Autoblok卡盤HG-N 210-60 擺動直徑mm：234 螺紋尺寸：M8 / 13齒距：4.7行程mm：6.4最高夾持力kN： 75    轉速r.p.m：4800



Smw Autoblok卡盤HG-N 260-81 擺動直徑mm：300 螺紋尺寸：M12 / 15齒距：5.5行程mm：7.4最高夾持力kN：130 轉速r.p.m：4200



Smw Autoblok卡盤HG-N 315-102擺動直徑mm：358 螺紋尺寸：M12 / 17齒距：5.5行程mm：9.6最高夾持力kN：180 轉速r.p.m：3500



Smw Autoblok卡盤HG-N 400-128擺動直徑mm：426 螺紋尺寸：M12 / 17齒距：5.5行程mm：11.4最高夾持力kN：220 轉速r.p.m：2700



Smw Autoblok卡盤HG-N 500-165擺動直徑mm：530 螺紋尺寸：M16 / 34齒距：7  行程mm：11.5最高夾持力kN：250 轉速r.p.m：1500



Smw Autoblok卡盤HG-N 630-254擺動直徑mm：685 螺紋尺寸：M16 / 34齒距：7  行程mm：13 最高夾持力kN：250 轉速r.p.m：1000



 SMW Autoblok卡盤TSR-C 170簡介

應用程序

?對平行度要求高的工件夾緊

?高的生產率和較長的維護間隔

?恒定的抓地力和長壽命確保了恒定的工件質量

TSF-C：浮動式基爪可夾持原始和易變形的工件（6點接觸）

TSR-C：剛性基爪可精確夾持預加工直徑



SMW Autoblok卡盤TSR-C 170簡介



技術特點



?主動下拉

?離心力補償

?舌頭和凹槽基爪

?中央孔，用于冷卻液和/或空氣

?永久油脂潤滑

?proofline?卡盤=完全密封–維護成本低

標準設備訂購示例

3爪卡盤3爪卡盤TSF-C 210 / A6

安裝螺栓或

三爪卡盤TSR-C 315 / Z220



SMW-Autoblok公司是全球最大最為專業的標準卡盤生產商，是全球著名的國際集團公司。規格齊全，標準庫存，可以和不同卡盤廠家生產的卡盤配套的標準卡爪，在德國的Meckenbeuren和意大利的Caprie-Torino有裝配了最現代化的生產設備的工廠。SMW-Autoblok公司產品可以應用到任何有安全緊固的場合。應用行業：汽車，航天，加工中心，數控車床，印刷，油田，船運和農業機械生產。SMW-Autoblok同樣意味著高質量，高品質，高精度。經濟可靠和簡便的解決方法是SMW-Autoblok的商標。創(chuàng )新專利產品和連續的新產品開發及擁有世界級夾持技術領先是努力服務用戶的保障。



SMW氣動、液壓固定卡盤、拉料器

SLU US-CL、US-A

自定義、中心架2爪長行程卡盤

9個標準規格，夾緊范圍4-460mm 3爪長行程一般或標準行程卡盤

特殊規格按要求訂制液壓固定夾持單元80-315mm

直徑測量系統或接近開頭內置液壓缸

US-CL US-A HB-D HB-C PB-D PB-C STP

SLU SLU-B SLUA SLUA-B K KLU M2-PB M4-PB PBI-D PBI-C GF 80

SIN-S

SP+SP-ES 英制齒

中實回轉油缸前置式動力卡盤125-350mm

最高壓力70bar 大通孔-內置氣缸

中心通孔用于空氣或冷卻液的輸送3爪

行程控制-通過接近開關或LPS

SIN-S VNK VSG SIN-HL SIN-L DCN DCU DCR SP+SP-ES BIG-BORE BIG-BORE-ES

ZHVD-SZ CSN LPS-NT RU-1-10 RU-1-16 BIG-BORE-BBU-AZ-ES AC-BB AC-NT

RU-2-22 HYND-S HYD-S HYDL-S HYDLL-S

SMW手動或液壓膨脹心軸

KSZ-MB EM-A

動力驅動彈簧夾頭膨脹心軸14.7-129.7mm

用于棒料加工規格1-11 法蘭式安裝高剛性設計

快換筒夾根據規格不同，可達1-2mm超大膨脹能力



KSZ-MB KSZ-DZ KSZ-AZ KSZ-NZ KSZ-AZL EM-A EM-B ISO-A聯接法蘭盤

Smw中實動力卡盤系列

HG-N、HG-F

AN-D英制齒、AN-M公制齒



快換卡爪160-630mm 高精度動力卡盤125-400mm 中實

手動卡盤2爪和3爪（4爪只有400mm）

AN-D AN-M AL-D AL-M AN-C AP-D AP-M

HG-N 160\210\260\315\400\500\630\ AP-C APL-D APL-M APL-C NT-D NT-M

HG-F 160\210\260\315\400\... NT-C IN-D IL-D IN-D RAN CL-C CL-D

smw快換爪動力卡盤

BH-D 英制齒

KNCS-N

高精度動力卡盤130-450mm 大通孔快換卡爪動力卡盤140-630mm 大通孔

2爪、3爪和4爪高轉速高柔性：卡爪可調3爪



BH-D BH-M BH-D大直徑BHD-FC BHM-FC KNCS-N KNCS-NB AP-RC AP-RD NT-RC

BB-D BB-M HFKN-D HFKN-M NT-RD AN-RM BH-RM RC-D RC-M RC-C



SMW Autoblok 空氣夾頭SP-ES

SP-ES

空氣夾頭

尺寸范圍：13“（350mm）

鉗口數量：3個鉗口

英寸鋸齒

快速和夾緊中風

開放式中心 - 超大通孔

SP-ES氣動前端動力卡盤適用于沒有液壓缸的機器。它們可以輕松替換手動卡盤，廣泛用于車床，轉臺，搬運設備，焊接機等。



產品功能

動力卡盤，內置氣缸

通過楔形鉤傳遞力

將分配環安裝在主軸箱上或使用防旋轉支架將定心環安裝在卡盤上

僅在主軸停止時打開和關閉。

通過分配環和SMW型密封件進行空氣傳輸（由SMW控制柜監控）

安裝簡便，無需額外的適配器

標準設備

3 Jaw Chuck

1套T型螺母和螺栓

1套軟頂鉗口

2個肘部工會(huì )

墊圈和定心環（無分配環支架/防旋轉支架）
