德國SCHUNK雄克氣爪DP系列

名稱：雄克氣爪DPG-PLUS-200-1-AS

型號：DPG-PLUS-200-1-AS

品牌: 雄克

產地：德國



雄克公司成立于1945年，迄今已經歷了75年的發展歷程，從僅以材料加工為主的車床車間，經過半個多世紀的奮斗和發展，雄克公司終于建立了世界上最大的靜壓膨脹夾具系統生產設施和世界上最大的動顎生產設施，其開發和生產的schunk自動抓取機構所開發和生產的自動抓取機構在歐洲和世界范圍內一直處于行業領先地位。



1.雄克氣動抓取器DPG-PLUS-200-1-AS的特點和亮點

1.壓縮空氣驅動活塞上升和下降。楔形結構的傾斜移動面使基爪的同步和平移成為可能。

內部基爪帶多齒導向，用于高扭矩負載。

(iii) 外圓鉗提供一個可鎖定的圓形表面

④ 唇部密封，用于持久和安全的夾持器密封

⑤ 帶桿和楔形鉤的橢圓形活塞，用于產生和傳輸電流

⑥用于機械手通用安裝的定心和緊固選項



2、SCHUNK氣爪DPG-PLUS-200-1-AS產品說明。

①密封的萬能機械手DPG-plus，尺寸：200，氣動，抓取力安全裝置：AS，耐高溫。

單指行程：25毫米

3.閉合力：3440 N

④最高環境溫度：130°C

⑤密封式萬能機械手DPG-plus，尺寸：200，氣動，抓取力安全裝置：AS，防爆。



3、德國雄克公司氣動抓取器DPG-PLUS-200-1-AS 產品系列總說明。

手指的長度是在主軸方向測量的，與參考表面的距離為P。

允許的最大手指長度適用于達到額定工作壓力之前。在更高的壓力下，指頭的長度必須與名義工作壓力成比例地減少。

3.注意--緊張。請注意，為了達到保護等級IP67，機械手需要一個額外的通風管或一個可以打開和關閉的沖洗內部連接。詳細的信息可以在安裝和操作說明中找到。另外，通過在吹掃空氣接口處安裝一個消音器，可以防止0.12毫米的污物顆粒進入。然而，這將保護程度降低到IP54。

④抓取力。

⑤ 在距離P處施加在每個抓取爪上的抓取力的算術和。

6.重復性是指連續100次沖刺后的末端位置分布。

(vii) 工件的重量是用摩擦系數0.1和安全系數（以防止由于重力加速度造成的g工件滑落）2計算的，用于過盈配合抓取。在保形抓取或抓取的情況下，可以抓取的工件的重量要大得多。

閉合和打開時間僅指基爪或手指的運動。不包括閥門的開啟和關閉時間、軟管的噴射時間或PLC的反應時間，但在計算周期時必須考慮這些時間。



4、SCHUNK-Air Jaws DPG-PLUS-200-1-AS 產品概述。

外圓導軌上的唇形密封，用于耐用和堅固的抓取密封 最大可能的扭矩 適用于長手指的抓取器 盡管有高扭矩負載，但仍適用于雙指平面抓取器 符合防護等級IP67的要求 橢圓形活塞驅動原理，用于最大的抓取力 在三個螺釘方向的兩側安裝 用于通用和靈活的抓取器安裝 通過直接連接提供，無軟管或螺釘連接 AS/S型用作關閉力，IS型用作打開力。如果需要更大的抓取力，ATEX型EX可以用于潛在的爆炸性環境中。也有其他幾個選項--只要說你的工作是什么就可以了。集成的通風接口可防止沖突進入夾持器。請注意，為了達到保護等級IP67，抓取器需要一個額外的通風軟管或一個可以打開和關閉的通風接口。詳細的信息可以在組裝和操作說明中找到。

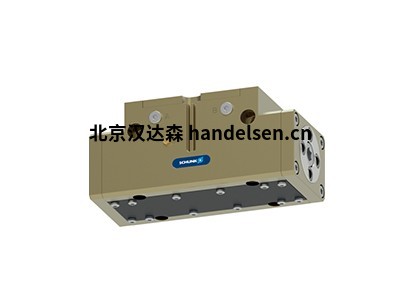

雄克空氣抓取器DPG-PLUS-200-1-AS
