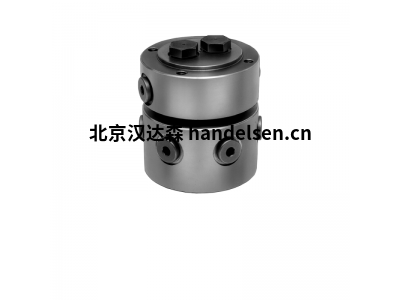

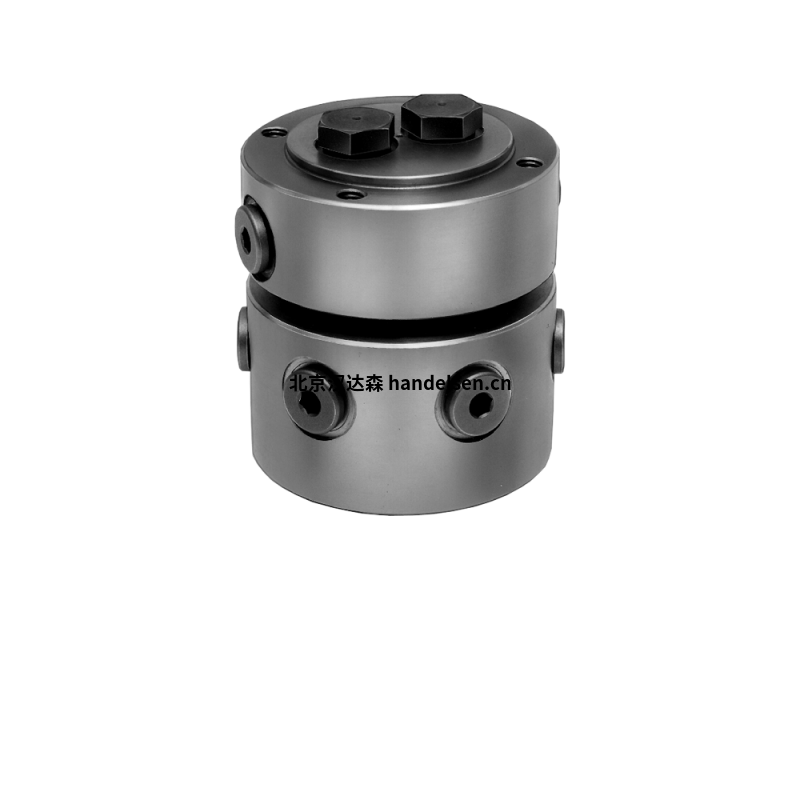

ROEMHELD耦合元件 F9.428 和 F9.430
描述
聯軸器機構和聯軸器接頭帶有軸向密封（見聯軸器情況）。這導致非常短的聯軸器行程以及聯軸器機構的光滑前表面，因此只有很小的污垢和切屑侵蝕區域。
內置類型設計用于安裝在板中，特別適合
螺紋主體類型可以直接擰入夾具主體中，因此是兩個組件之間的最佳線路連接，例如基本夾具和更換夾具。
在耦合情況下產生的軸向力必須在外部積極或非積極地進行補償。根據型號的不同，耦合元件可以在壓力下或僅在減壓模式下（取決于密封材料）進行耦合和分離。
帶有預緊閥 (VSV) 的接頭可以安裝在夾具的返回或松開管路中。該閥將在非耦合（靜態）條件下可能產生的壓力限制在大約5 巴。在耦合模式下，預加載閥無效。
重要筆記
聯軸器元件表面的密封面在聯軸器連接前必須進行清潔，以確保聯軸器狀態下的密封性。我們建議清洗元件，最后用壓縮空氣清潔它們。應盡可能使用保護罩。
用于連接耦合元件的夾具主體在耦合之前必須平行引導 2-3 毫米，而不會(huì )超過徑向定位公差。要傳輸壓縮空氣和真空，僅使用“減壓耦合”的耦合元件。
產品型號：
ROEMHELD耦合元件F9.428
接頭 ND12 - 04601004
螺紋主體類型 M45 x 1.5 毫米 – 最大流速 70 l/min – 僅減壓聯軸器 – 最大250 bar，
耦合機構 ND12 - 04601005
螺紋主體類型 M45 x 1.5 毫米 – 最大流速 70 l/min – 僅減壓聯軸器 – 最大250 bar，
耦合機構 ND5 - 0460656
Ø19 毫米的內置類型 – 最大。流速 12 l/min – 與系統壓力耦合 – 最大300 bar，
耦合機構 ND5 - 0460659
Ø19 毫米的內置版本 – 最大。流速 12 l/min – 僅減壓聯軸器 – 最大300 bar，
耦合接頭 ND5 - 0460691
Ø20 H7 mm 的內置版本 – 最大流速 12 l/min – 與系統壓力耦合 – 最大300 bar，
耦合接頭 ND3 - 0460692
Ø20 H7 mm 的內置版本 – 最大流量 8 l/min – 與系統壓力耦合 – 最大300 bar，
ROEMHELD耦合元件F9.430
耦合接頭 ND5 - 0460637
螺紋體類型 M28 x 1.5 mm – 帶預載閥 – 僅減壓接頭 – 最大500 bar，
接頭 ND5 - 0460638
螺紋主體類型 M28 x 1.5 mm – 抗系統壓力耦合 – 最大500 bar，
耦合機構 ND3 - 0460725
螺紋主體類型 M20 x 1.5 mm – 抗系統壓力耦合 – 最大500 bar，
接頭 ND3 - 0460727
螺紋主體類型 M24 x 1.5 mm – 抗系統壓力耦合 – 最大500 bar，
接頭 ND3 - 0460728
螺紋體類型 M24 x 1.5 mm – 帶預載閥 – 僅減壓接頭 – 最大500 bar，
耦合機構 ND3 - 0460730
螺紋主體類型 M20 x 1.5 mm – 僅減壓聯軸器 – 最大500 bar，
接頭 ND3 - 0460731
螺紋主體類型 M24 x 1.5 mm – 僅減壓聯軸器 – 最大500 bar，
耦合機構 ND5 - 0460735
螺紋主體類型 M24 x 1.5 mm – 抗系統壓力耦合 – 最大500 bar，
耦合機構 ND5 - 0460736
螺紋主體類型 M24 x 1.5 mm – 僅減壓聯軸器 – 最大500 bar，
接頭 ND5 - 0460740
螺紋主體類型 M28 x 1.5 mm – 僅減壓聯軸器 – 最大500 bar，
