AMCI步進電機SM23系列

　　卓越的速度和扭矩范圍

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　選擇單軸或雙軸

　　可使用后置編碼器

　　行業領先的保修和支持

　　100% 兼容 AMCI 步進電機驅動器和控制器的全線

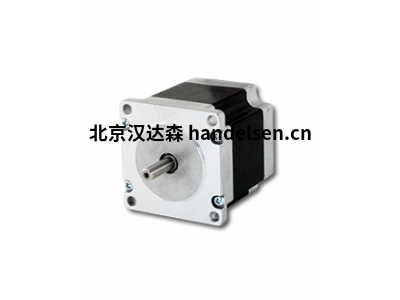

　　描述繼器電機 - SM2340 系列 (尺寸 23)

　　這些尺寸為 23 步進電機，與 AMCI 步進電機完美匹配。

　　他們的高扭矩設計減少了步進電機的長度，同時提供比大多數標準尺寸23電機更多的扭矩。

　　這些尺寸為 23 步進電機，可在雙軸、單軸或電機背面安裝可選的 1000 線編碼器。電機都有八個引線，允許串聯或并行連接。

　　規格規格： 步進電機 - SM2340 系列 (尺寸 23)

　　部分#持有扭矩并行電流電機長度轉子慣性

　　x10-3 盎司秒 2電機重量

　　SM2340-130*130 盎司4.00 A2.20"2.981.7 磅

　　SM2340-240*240 盎司4.00 A3.00"5.102.2 磅

　　*添加字母 D 用于雙軸(示例 = SM2340-130D)*

　　添加字母 DE 用于帶編碼器的雙軸(示例 = SM2340-130DE)

　　　　布線

　　AMCI SM2340 步進電機使用彩色編碼的電線來簡化布線;下表概述了電機和繼器驅動程序之間的連接。

　　驅動程序連接12 英寸小辮

　　B-黑

　　B+綠

　　A-紅

　　A+藍

　　線色 = 黑色、綠色、紅色和藍色
