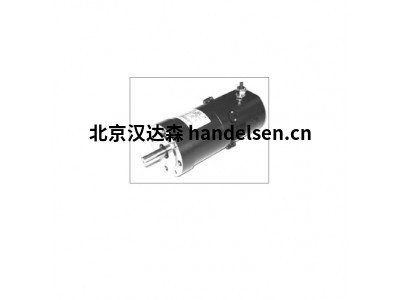

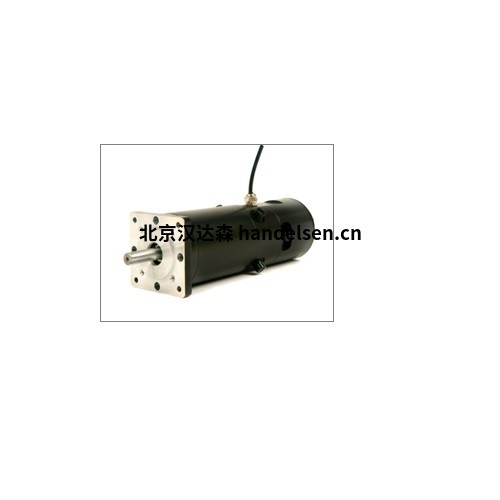

CALLAN TECHNOLOGY-M4-295X系列直流伺服電機

扭矩 （Nm）2.0 至 8.0

電壓直流 （V）最大 115。

速度 （RPM）5000

框架尺寸（+m）114

軸直徑（+毫米）最多 19 個。



CALLAN TECHNOLOGY-M4-295X系列直流伺服電機-Tach單元利用高能稀土磁體材料，在機床、機器人、自動材料處理、線材、造紙、塑料薄膜和鋁箔加工、張力控制和包裝機械等方面提供精確的運動控制。高達 40 Nm 的峰值扭矩為快速、準確的定位提供了充足的功率。加上低電機慣性，理論加速可達25.000 rad/秒的結果。



一臺電機的速度范圍能力超過 20.000 ：1，可為每個機器軸提供快速穿越和饋送速率，從而消除多電機、離合器和齒輪列車的復雜性和合規性。速度低至 6 轉速。每小時可以在位置循環中實現，而無需纏繞。獨特的永磁結構消除了傳統陶瓷磁體電機中常見的熱失控和折算問題。



上面的電氣規范是我們標準纏繞的示例。我們有許多特殊的繞組設計，以涵蓋大多數速度/扭矩應用程序。如果下面的纏繞不適合您的應用程序，只需聯系我們，我們將為您設計一個特殊的纏繞。



CALLAN TECHNOLOGY規格



2 至 8 納米

750 - 1500 瓦

5000 rpm 最大速度

緊湊型尺寸

高能稀土磁鐵

提供編碼器安裝 Spigot

卓越的動態性能

4 極電機



CALLAN TECHNOLOGY標準功能



圓形法蘭 (IMB14)

PG 腺

IP44 密封

鍵槽

太長





CALLAN TECHNOLOGY選項



制動

連接器

特殊繞組

無鍵槽

特殊軸

恒溫器

油封

特殊密封

方法蘭 (IMB5)



CALLAN TECHNOLOGY型號：



CALLAN TECHNOLOGY-M4-295X-00000-0000-000

CALLAN TECHNOLOGY-M4-295X-0010T-000

CALLAN TECHNOLOGY-M4-295X-00011-000

CALLAN TECHNOLOGY-M4-295X-2100T-000

CALLAN TECHNOLOGY-M4-295X-10011-000
