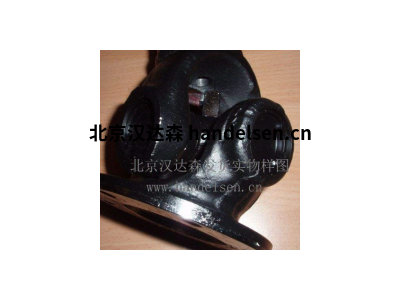

德國 ELBE 球窩萬向軸 0.800系列

德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾、法拉利、ZF、卡特彼勒、利勃海爾、多納、沃爾沃、MAN等。德國Elbe的產品涉及鐵路機械、工程機械、交通運輸車輛、農業機械、工業制造機械等。



德國Elbe主要產品有:

德國ELBE萬向聯軸器、

德國ELBE萬向節、

德國ELBE離合器、

德國Elbe傳動軸、

德國ELBE十字軸

Elbe萬向軸有9個系列：



1.ELBE 精密萬向軸 0.600系列



2.ELBE 球窩萬向軸 0.800系列



3.ELBE 十字萬向軸 0.700系列



4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列



1.ELBE精密萬向軸0.600系列：



當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。



硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中



由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域



與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。



有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。



還提供了表面細化過程的信息。



ELBE 0.600系列：型號：ELBE 0.616.100



Md Max：6到250 Nm



最大偏轉角度45°



加速到5.000轉



ELBE 0.600特點：



標準孔，DIN 6885型內孔，內六角孔



快速連接



長度補償可選



精密萬向接頭



滾針軸承



材料：鋼



2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100



ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用



允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。



我們強烈建議在不確定情況下咨詢我們的技術咨詢服務



與萬向節不同，球窩關節不能承受軸向應力。



為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成



關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。



提供有關表面再生過程的信息。



通用技術數據



ELBE0.800系列：



最大。 傾斜角度：35°



扭矩范圍：高達1370 Nm



材料：11SMnPb 30 k



材料編號1.0718



特殊材料：X 17 CrNi 16-2



材料編號1.4057（耐腐蝕和耐酸）

3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100



根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。



各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。



我們強烈建議在不確定情況下咨詢我們的技術咨詢服務



為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。



關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。



提供表面細化過程的信息。



一般技術說明



生產系列0.700：



最大。 偏轉角度：45°



扭矩范圍：高達450 Nm



材料：11SMnPb 30 k



材料編號1.0718



特殊材料：X 17 CrNi 16-2



材料編號1.4057（耐腐蝕和耐酸）



有關更多詳細信息，請參閱



4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051



扭矩范圍：250 bis 35.000 Nm



最大偏轉角度可達35°



DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接



無長度補償萬向節



具有長度補償的聯合中間軸



滾子/或滾針軸承



5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100



Md Max：100至1.300 Nm



最大偏轉角度可達45°



特點：



帶長度補償



沒有鍵槽，



鍵槽兩側的長度可調整
