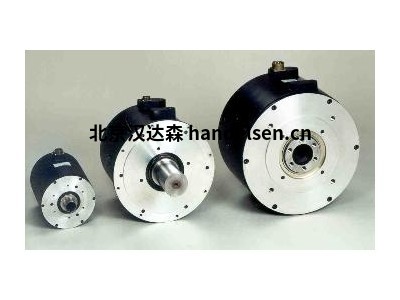

ALXION無刷電機FC

　　基于應制定特定范圍的想法，FC PM 三相同步電機系列采用高扭矩軸直接驅動，無需齒輪，誕生于 90 年代初。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　該項目由國家加強研究局支持，導致ALXION開發了7個永磁無刷電機系列，專門設計用于玻璃和輪胎工業、印刷機、紡織機等各種工業環境中的直接驅動應用。電機存在于 230 Vac 和 400V / 460 Vac 繞合。目前，對于新的應用，他們被ST汽車的最新范圍所取代。

　　主要特點

　　永久扭矩高達 461 Nm，峰值扭矩高達 1745 Nm

　　使用直徑達 70 mm 的空心軸的可能性

　　低速旋轉，從 800 到 190 轉轉，具體取決于類型

　　具有高分辨率的位置信號：每次革命最多393612點

　　高精度解析器： +/- 1 弧分鐘

　　可選： 精氨酸 / 科辛或 TTL 編碼器

　　優勢

　　無減員

　　無反彈

　　高精度伺服

　　抑制維護

　　簡化機制

　　噪

　　范圍的特征

　　無刷電機ALXION FC系列是專門為軸上的直接驅動應用設計的，無需減壓器。

　　該系列包括 7 個主要型號，執行連續扭矩范圍從 14.3 Nm 到 460 Nm， 峰值扭矩從42.6 Nm到1745

　　Nm不等，由于電磁、機械和熱特性的優化，連續扭矩重量比達到2.3 Nm/kg，峰值扭矩重量比達到8.3 Nm/kg。

　　由于熱慣性高，峰值扭矩僅受驅動器超載能力的限制，即標準為 2 到 5 秒。

　　扭矩/速度特性允許在不褪色的情況下達到峰值扭矩，速度等于或大于 2 RPS。

　　因此，峰值功率可達 20 kW。

　　FC 電機范圍 - 補充數據

　　FC 汽車版本 230 Vac

　　攤位連續扭矩：從 14.3 Nm 到 461 Nm

　　峰值扭矩：從 42.6 Nm 到 1745 Nm

　　額定速度：從 210 Nm 到 800 RPM

　　技術特點 FC 汽車版本 230 Vac

　　扭矩 / 速度特征 汽車 FC 版本 230 Vac

　　汽車版本 400 Vac / 460 Vac

　　攤位連續扭矩：從 14.3 Nm 到 461 Nm

　　峰值扭矩：從 43.8 Nm 到 1745 Nm

　　額定速度：從 190 Nm 到 800 RPM

　　技術特點 FC 汽車版本 400 Vac / 460 Vac

　　扭矩 / 速度特征 汽車 FC 版本 400 Vac / 460 Vac

　　尺寸

　　尺寸 170 FC / 290 FC / 390 FC

　　徑向負載

　　徑向負載 170 FC / 290 FC / 390 FC

　　連接器描述

　　電源連接器 / 解決器連接器

　　FC 電機的架構

　　圖式
