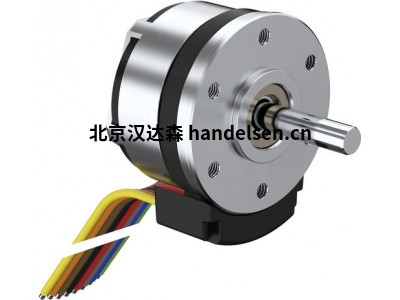

FAULHABER扁平直流無刷電機 BXT



產品介紹

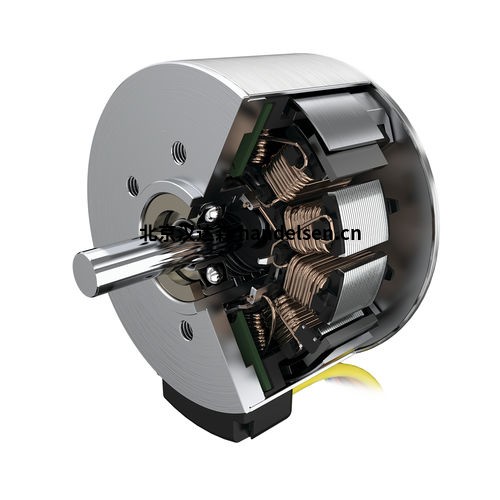

扁平直流無刷電機 采用外置轉子技術，BXT 系列外置轉子電機開創(chuàng )新標準：憑借其創(chuàng )新的繞組技術和 最理想的設計，BXT 電機可提供 高達134 mNm的轉矩。轉矩與重量和尺寸比為同類產品所無法比擬。鐵芯電機的轉子上裝備14個強力磁體，定子上有12個齒，而電機長度 僅為14 mm、16 mm和21 mm，尤其適合需要高轉矩的短型驅動應用場合。與光電式或磁電式編碼器、減速箱和控制裝置可組合成一個結構緊湊的驅動系統。



優點

- 外置轉子電機高轉矩

- 持續輸出功率高達100 W

- 突出的轉矩與重量和尺寸比

- 扁平設計適合空間攸關的應用。長度范圍14至21 mm。

- 有配套的光電式和磁電式編碼器、減速箱和控制裝置可選

- 14磁極結構

類型

無刷

構造

永磁, 外部轉子式, 鐵芯, 緊湊型, 扁平

極數

多極

應用

內置編碼器

其他特性

高扭矩

扭矩

最少: 0.0097 Nm (0.0072 ft.lb)



最多: 0.134 Nm (0.0988 ft.lb)



功率

最少: 6 W (0.008 hp)



最多: 100 W (0.136 hp)



旋轉速度

最少: 0 rpm (0 rad.min-1)



最多: 10,000 rpm (62,831.85 rad.min-1)



溫度

最少: -40 °C (-40 °F)



最多: 100 °C (212 °F)



直徑

22 mm, 32 mm, 42 mm (0.87 in)
