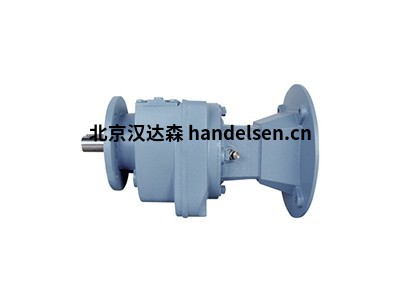

德國KEB減速電機

　　德國KEB減速電機







鄧蕾             QQ：2111646792               手機：13021972807             電話：010-64714988-223             傳真：010-64714988-668             郵件：tk8@handelsen.cn

　　1、德國KEB減速電機產品介紹

　　異步交流電機，是各工業應用中得到最廣泛使用的一種電機，設計通過一個較大的轉動慣量使電機獲得較高的抗干擾能力和平穩的運行能力。相較于異步交流電機，同步交流電機擁有更緊湊的結構尺寸，更小的轉動慣量以及更大的峰值扭矩，因此被廣泛應用于需求高動態響應性能的應用場合中。與此同時，搭配上不同類別的編碼器系統，常閉式保持式制動器等附件足以滿足不同應用中的使用要求。KEB斜齒輪-傘齒輪減速電機具有實心軸或空心軸兩種設計形式，即使在循環交變載荷的作用下，也可以承受很高的徑向力，同時確保將動力可靠地傳輸到設備中。額定輸出扭矩值高達15,000Nm。

　　2、德國KEB減速電機產品概述

　　COMBIGEAR G/ZG系列同心軸-斜齒輪減速電機提供10種不同規格的2級和3級齒輪減速箱，額定輸出扭矩值最高可達13,000Nm?？勺杂蛇x擇連接法蘭安裝、底腳安裝或法蘭-底腳組合式安裝方式。傳動比分級精細，最小輸出轉速低達1.2rpm，實現輸出扭矩和輸出速度的最佳組合。長壽命潤滑油，過載能力高和低齒隙設計確保了減速電機具有超長的使用壽命。COMBIGEAR K系列斜齒輪-傘齒輪減速電機，電機功率從0.12kW至45kW，在效率要求極高的直交軸輸出應用中具有最強有力的輸出效率。

　　3、德國KEB減速電機產品特點

　　該系列減速機采用易于安裝的夾緊連桿式與電機進行機械連接，可以輕松對單個減速箱進行更換維修，專為DL3系列和TA系列電機而設計。電機和齒輪配置的選擇使整個系統可以進行安裝。COMBIGEAR G斜齒輪伺服減速電機提供6種不同規格的2級和3級齒輪減速箱，額定輸出扭矩值最高可達6,000Nm。配合TA系列伺服電機使用，使整臺減速電機具有更高的效率，可自由選擇連接法蘭安裝，底腳安裝或法蘭-底腳組合式安裝方式以及多種附件選項。

　　4、德國KEB減速電機產品優勢

　　COMBIGEAR S系列斜齒輪-蝸輪蝸桿減速電機在低速應用中，與純蝸輪相比，斜齒輪-蝸輪蝸桿減速電機因其優異的經濟型和卓越的高效性，使其成為了機械工程和系統技術領域中的“標準傳動系統”。該系列中的5種不同規格的減速電機，采用了長壽命潤滑油，根據需求可以選擇不同尺寸實心軸、空心軸和連接法蘭。SERVOGEAR PP系列行星齒輪減速伺服電機PP系列行星齒輪減速電機帶有1級和2級行星齒輪減速箱，擁有5種不同規格，輸出扭矩從5Nm至460Nm，同時減速比從i=5至i=40的范圍內進行選擇，尤其適用于伺服電機的動態調速。

　　5、德國KEB減速電機產品特征

　　COMBIGEAR K系列斜齒輪-傘齒輪減速電機電機功率從0.12kW至45kW，8種不同的規格的電機能夠確保在效率要求極高的直交軸輸出應用中具有最強有力的輸出效率。具有實心軸或空心軸兩種設計形式，即使在循環交變載荷的作用下，也可以承受很高的徑向力，同時確保將動力可靠地傳輸到設備中。額定輸出扭矩高達12,000Nm。超精細的傳動比分級范圍，最低可調速至0rpm，實現輸出扭矩和輸出速度的最佳組合。長壽命潤滑油，過載能力高和低齒隙設計確保了減速電機具有超長的使用壽命。

　　6、德國KEB減速電機產品技術參數

　　TA系列同步伺服電機可以與不同系列的減速箱組合成為同步伺服減速電機。TA系列同步伺服電機擁有5種不同的規格，滿足客戶對不同額定電壓和額定速度的工作需求。作為系統解決方案的一部分，DL3系列電機是專為COMBIVERT S6系列驅動器配套開發，提供標準安裝法蘭設計，可旋轉插頭式連接器。額定工作電壓230V和400V。同時可以提供配套預裝連接器的動力電纜和信號電纜，電纜長度1m~50m，可根據需求自由選擇。
