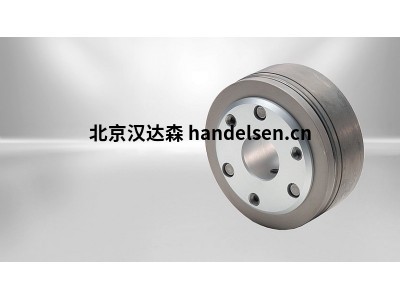

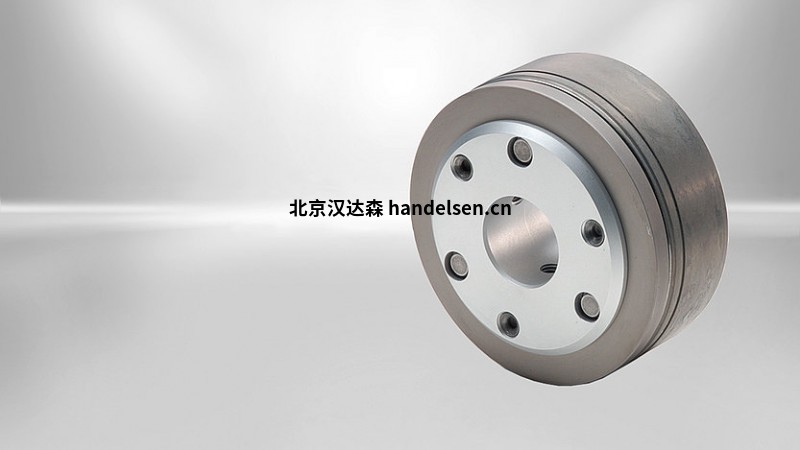

KENDRION 永磁制動器高扭矩生產線產品介紹
薛鈞
QQ：259698043
手機：18510057390
電話：010-64714988-217
傳真：010-64714988-668
郵件：tk7@handelsen.cn |
 |
 |
該產品結合了永磁制動器眾所周知的特性 - 由于磁路的重新設計，它具有其他優勢，例如在相同尺寸和功耗下具有更高的扭矩，在整個使用壽命期間具有高扭矩恒定性和擴展的溫度范圍。
產品功能：
與傳統的永磁制動器相比，同等尺寸的扭矩更高
全使用壽命內扭矩一致性高;擴展溫度范圍
-15°C 至 +120°C，可選 -40°C
制動器設計：
牢固安裝的現場線圈安裝在高扭矩制動器的外殼和法蘭之間。
在制動器上的定義位置連接現場線圈出口所需的飛線。
安裝在殼體和法蘭之間的軸向方向上的永磁體產生產生制動動作所需的磁場。
電樞通過節段彈簧和鉚釘緊固件與法蘭輪轂連接，以建立軸向可移動、抗扭和無摩擦的連接。
這確保了水平或垂直制動操作期間的零殘余扭矩。
高扭矩制動器的電樞和外殼之間的額定氣隙's'在制動器安裝過程中自動調整（例如，通過安裝公差）。
法蘭輪轂連接到機器軸（例如電機軸）上，從而實現抗扭和軸向固定連接。
永磁場吸引并拉動與外殼和法蘭摩擦接觸的電樞。
由此產生的摩擦力產生制動扭矩。
當直流電壓施加到高扭矩制動器的磁場線圈上時，交替的電磁場抵消了永磁場施加在電樞上的力，并且制動器由于彈簧力而釋放。
除了節段彈簧施加的最小力外，要制動的軸不會(huì )暴露于任何其他軸向力。
KENDRION部分型號：
Permanentmagnetbremse 86621-16E00 0002
OAB513002A00
D32-LOL-M-24VDC
ZQV4/20GE（1909010000）
ZQV2.5/20（1908960000）
ZQV1.5/10（1776200000）
工作原理：
高扭矩制動器設計用于干式操作。
利用永磁場產生的力來產生制動效果。
為了中和制動作用，永磁體的磁通量被替代電磁場（電磁釋放系統）抵消。
電樞和法蘭輪轂之間的零間隙連接確保了制動扭矩到機器軸（例如電機軸）的零間隙傳輸，并以零殘余扭矩可靠地釋放高扭矩制動器。
由于這些特性，高扭矩制動器是伺服電機應用的理想選擇。
技術細節：
額定扭矩范圍：0，1 牛米 - 300 牛米
電壓：直流 24 V
防護等級：IP 00
溫度范圍：-15 °C 至 +120 °C，可選 -40 °C
