原廠供應德國進口grunewald 差壓的 SMALL-Ex? 液位測量

液位測量裝置用于監測無壓罐或容器中液體介質的高度和液位。測量設備也可以配備一個集成的溫度測量。它們設計用于充滿液體介質的系統。測量精度取決于介質溫度和粘度。這些參數均被補償。

壓阻式壓力傳感器集成在探管的底部，或者在旋入式螺紋中沒有探管的版本中。這種設計允許監控和測量各種尺寸的任何罐或容器?？梢允褂脧纳戏交騻让娌迦雰薜奶焦軄?lái)測量液位，或者作為不帶探管的旋入式測量裝置在儲罐底部進行測量。

MAGIN-Ex® 系列測量設備是用于體積流量測量的本質安全測量設備。此外，測量設備可以配備集成的壓力和/或溫度測量。借助處理器技術，可以實現高測量精度和快速響應時間。測量設備專為在非常惡劣和困難的環境條件下使用而設計，并且由于其堅固的結構，不銹鋼外殼可以承受非常高的機械負載。它們設計用于充滿水或乳液的系統。我們有 SMALL-Ex ViscoFlow 系列測量設備，用于測量油的體積流量。對于使用渦輪葉輪的體積流量測量，請注意測量設備系列 SMALL-Ex®

體積流量測量裝置可配備發光顯示器。

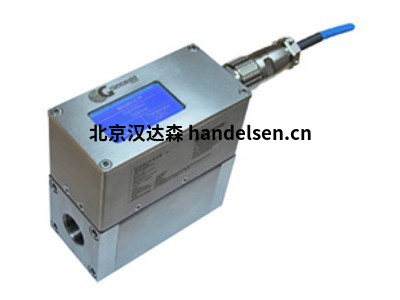

SMALL-Ex® 系列測量設備是用于純油體積流量測量的本質安全測量設備。

在流量計中有一組齒輪，其轉數由脈沖傳感器計數。此外，該測量裝置可以配備壓力或溫度測量。油流量計可用作瞬時顯示，每分鐘升數或脈沖輸出作為“計數器”。油流過齒輪，從而使每個計數脈沖的油流量達到規定量。這意味著該裝置與粘度或溫度無關。該值通過任何信號輸出，也可選擇通過發光顯示器在現場顯示。



SMALL-Ex 系列的測量設備是用于壓力測量的本質安全測量設備。 測量設備可以在任何安裝位置操作，并且設計用于液體和氣體介質。具有溫度補償功能的壓阻式壓力傳感器內置于壓力傳感器中。

圓形設計可選配自發光顯示器。由于設計原因，直插式設計通?？梢栽跊](méi)有顯示器的情況下使用。測量裝置可設計外置傳感器系統，以便更好地使用。傳感器安裝在單獨的外殼中，并通過連接電纜連接到評估單元，評估單元可以選擇配備顯示器。機械連接可以使用各種尺寸的螺紋或插入式系統。



SIMPL-Ex 系列的測量設備是專門設計用于屏蔽結構的壓力測量設備?；诰哂懈叻€健性的巧妙“簡單”結構，在現有設備中以低廉的價格使用它是沒有任何障礙的。以高標準制造的個性化批量產品。通過使用電子領域的現代技術，使用處理器代替傳統的電位計來評估信號。校準是使用專門開發的軟件進行的。

開發測量設備的目的是實現并保證高測量精度和可重復性。在不同溫度下使用測量設備也不會(huì )影響測量值。完全由不銹鋼制成的電子元件和測量裝置的堅固結構的另一個優點是高水平的抗振性。







此特殊版本設計用于必要時可加壓的容器。兩個壓力傳感器一方面監測液位，另一方面監測容器內的壓力。這確保了無論儲罐是否排氣或加壓至最大 1 bar，都可以進行精確值的液位測量。

測量原理基于這樣一個事實，即容器中的液位由安裝在探管中的壓力傳感器測量。在容器承受壓力波動的情況下，例如由于通風不足、液體回流或其他影響，可能會(huì )出現過壓，從而導致測量值失真。為了補償作用在液體上的這些外部壓力波動，測量設備使用一個額外的壓力傳感器來測量這些波動并在內部計算它們。

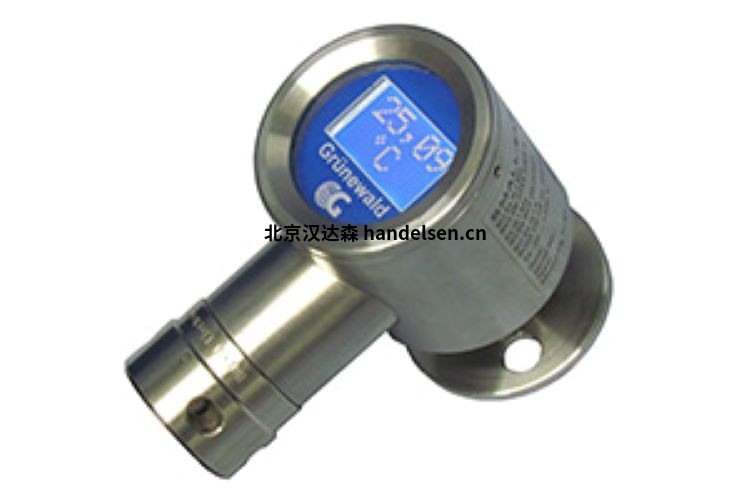

SMALL-Ex 系列的測量設備是用于溫度測量的本質安全測量設備。測量設備可以在任何安裝位置操作。它們設計用于具有液體或氣體介質和表面的系統。溫度是通過內置在外殼中的 Pt1000 電阻傳感器測量的。圓形設計可選配自發光顯示器。由于設計原因，直插式設計通?？梢栽跊](méi)有顯示器的情況下使用。為了獲得更好的應用可能性，我們提供帶有外部傳感器系統的圓形設計的測量設備。傳感器安裝在單獨的外殼中，并通過連接電纜連接到評估單元，該單元可以選擇配備顯示器。



SMALL-Ex 測量裝置的專利版本可檢測溫度邊緣并將其與制造商存儲的溫度梯度進行比較，例如當傳送帶在傳送帶的頰部啟動時發生的情況。環境溫度水平無關緊要用于檢測，不影響評價。



有了這個“溫度開關”，通常會(huì )設置20°C的溫差和10秒的溫差時間。如果溫度變化超過 20°C，這意味著傳送帶在 10 秒內未對齊。只要不超過溫升，不低于時間，系統就正常運行。



RV 型體積流量控制系統設計用作封閉和填充系統中液體和氣體介質的控制閥?？刂崎y組件從 DN 50 到 DN 300。位于閥殼中的控制插座由偏心輪驅動。它可以停在任何位置并進一步或向相反方向移動。定位時間大約為 90 到 180 秒，具體取決于版本。閥殼由鋼制成，槍管和控制套由青銅制成。在腐蝕性介質的情況下，兩個插座也可以提供不銹鋼材質?？刂崎y的電力驅動和電子設備由一個本質安全的 12V 電壓源供電。









Grünewald DA 025, DAK 025



Grunewald DA 032, DAK 032



Grunewald  DA 050, DAK 050



Grunewald  DA 050, DAK 050



Grunewald  DA 050, DAK 050



Grunewald  DA 080, DAK 080



Grunewald  DA 080, DAK 080



Grunewald  DA 100, DAK 100



Grunewald  DA 150, DAK 150



Grunewald  DA 200, DAK 200
