Superlum MOPA-SLD-850是一種基于超高功率SLD的光源，具有高功率水平（數十毫瓦）和極弱的光反饋敏感性。這是使用稱為MOPA（主振蕩器功率放大器）的特殊光學方案實現的。MOPA方案的簡化框圖如下圖所示。用作主光源的中等功率SLD提供6–10mW的光功率，并具有以850nm為中心的相對較寬的10–20nm光譜。在通過隔離度優于-25dB的適當光隔離器后，功率被光譜匹配的半導體光放大器(SOA)提升到50mW的高水平。這種光學配置的主要優點是對光反饋的敏感性較弱，因為6–10mW的輸入功率使SOA可以達到深度飽和水平。在這種情況下，無需在SOA的輸出端安裝光隔離器來防止光反饋。此外，這允許消除與隔離器內部插入損耗相關的任何不需要的功率降，通常達到2dB。MOPA方案的另一個優點是它只使用保偏光纖——沒有使用SM光纖耦合組件。大多數光纖組件都建立在快軸阻塞技術上，該技術可保證MOPA輸出(>18dB)處的高PER（偏振消光比）值。

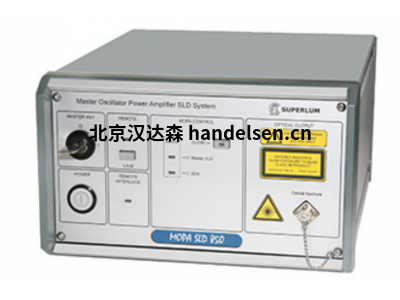

Superlum MOPA-SLD-850

中心波長：850+-2nm

光帶寬：(FWHM)10-20nm

光譜紋波：<2%

輸出功率：50mW（最少45mW）

最大允許反饋：2-10dB（對應10%反饋）

輸出功率穩定性：<0.5%

偏振消光比：>18dB（20dB典型值）

光纖類型：CorningPANDAPM850

輸出光纖連接器：FC/APC型，帶窄精密鍵(2.0mm)

調制輸入：TTL，0–5V=>全功率–0，RIN=1kOhm

上升時間/下降時間：2us/0.5us

調制輸入連接器：SMA

輸入/輸出接口：RS-232

電源要求：110VAC，50-60Hz

功耗：最大20VA

預熱時間：10分鐘

工作溫度范圍：+15°C至+30°C

存儲溫度范圍：0°C至+40°C

連續運行：16小時/天

外形尺寸(W×H×D)：257×170×325mm

大約重量：7公斤
