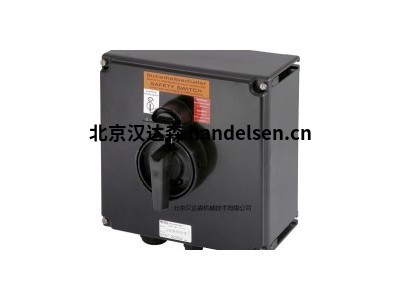

Ceag防爆安全開關10-80A

 Ceag防爆安全開關10-80A

　　Ceag主要產品包括便攜式防爆燈、防爆線性燈具、防爆緊急和信號燈、防爆吊頂，防爆吊燈和泛光燈、防爆電氣連接、防爆接線端和終端外殼、防爆電纜密封套、防爆控制單元和控制站、防爆安全和主電流開關、防爆控制和分配系統。

　　我們這里主要介紹的是防爆隔離開關和主電流開關

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　CEAG防爆隔離開關(也稱為“ 安全開關”)和主電流開關用于在工業，惡劣或危險環境中操作驅動器，電機和電氣裝置。從10 A到700 A – Eaton幾乎可以滿足任何應用的解決方案。Crouse-Hinds的系列GHG26負荷開關的額定電機切換與使用類別AC-3根據IEC / 60947-3 EN，并配備了積極地驅動的主觸點。

　　當然，根據IEC / EN 62626-1，我們的隔離開關也適合在維修和保養期間提供隔離。CEAG隔離開關10 A – 180 A 系列GHG 26和25 A – 80 A GHG 981系列符合標準1級。延遲閉合，提前斷開輔助觸點(20 ms)確保了冗余安全性，可滿足極端的開關要求。

　　1.防爆安全開關10-80A

　　特性：安全開關位于安全外殼中，最大電流為80A。完整的AC 3開關容量和隔離特性。

　　Ceag GHG 261 特性：防爆安全開關(防爆IIC設計)10 A 3極

　　2.防爆安全開關125-630 A

　　特性：安全開關位于金屬和金屬外殼中，電流最大為630A。完整的AC 3開關容量和隔離特性。

　　Ceag GHG 265 特性：防爆安全開關(防爆IIC設計)125 A 3極

　　3.用于受控三相驅動器的防爆安全開關20-80 A

　　特性：安全開關，用于控制外殼中的三相可控驅動器，電流高達80A。完整的AC 3開關容量和隔離特性。

　　Ceag GHG262 特性：防爆安全開關(防爆IIC設計)20 A 3極

　　Ceag GHG263 特性：防爆安全開關(防爆IIC設計)40 A 3極

　　Ceag GHG264 特性：防爆安全開關(防爆IIC設計)80 A 3極

　　4.防爆安全開關區域22

　　特性：CEAG GHG 981安全開關已獲批準用于區域22的爆炸性粉塵環境，可提供您所需的安全性。

　　Ceag GHG 981

　　特性：用于22區，500A，4極，外殼材料的防爆安全開關：316L不銹鋼，電拋光，金屬螺紋4xM80、1xM25

　　5.工業安全開關

　　特性：工業用安全開關，帶有附加輔助觸點。提供模壓塑料，輕合金和不銹鋼版本。

　　Ceag GHG 981 特性：工業安全開關10A 3極，1個輔助觸點

　　6.防爆電流開關

　　特性：強制打開主電流觸頭進行開關?？蛇x配夾式模壓塑料或黃銅法蘭。

　　Ceag GHG610 特性：1號、2號、3號安裝板，用于管道安裝或者墻壁安裝。

　　Ceag GHG261 特性：主電流開關10 A 3-pole，0-I

　　Ceag GHG262 特性：主電流開關20 A 3-pole，0-I

　　Ceag GHG263 特性：主電流開關40 A 0-I

　　7.防爆功率斷路器

　　特性：斷路器的防護等級為IP 65，最高可提供180 A的電流。安全性符合DIN EN 60947-4-1和EN 60204-1。

　　Ceag EXKO73181 特性：功率開關63 A-630A 3極-4極

　　8.手動馬達啟動器

　　特性：缺相，熱和電磁跳閘對電動機的保護?？蛇x地，帶欠壓脫扣器或輔助觸點。

　　Ceag GHG635 特性：手動電動機啟動器635 0,1 A-0,16 A至手動電動機啟動器635-1 12,5-16 A 400V 欠壓跳閘

　　Ceag GHG 261 特性：防爆安全開關(防爆IIC設計)10 A 3極

　　技術數據

　　防爆安全開關10 A

　　標記accd。至2014/34 / EU D II 2 G Ex eb db IIC T6 Gb / D II 2 D Ex tb IIIC T80°C Db

　　EC型式檢驗證書B(niǎo)VS 16 ATEX E 079

　　IECEx合格證書IECEx BVS 16.0045

　　標記accd。符合IECEx Ex eb db IIC T6 Gb / Ex tb IIIC T80°C Db

　　允許的環境溫度–20°C至+40°C1)

　　額定電壓最大500伏

　　最大額定電流10安

　　頻率50/60 Hz

　　額定分斷能力AC-3

　　accd。 EN 60947-3

　　Ue 230 V / Ie 10 A

　　Ue 400 V / Ie 10 A

　　Ue 500 V / Ie 10 A

　　隔離開關，用于維護accd。符合IEC 62262-1 1類

　　高達400 V AC的備用保險絲：20 A gG

　　最高500 V AC：16 A gG

　　連接端子主觸點

　　輔助/信號接觸

　　2 x 1.5-2.5平方毫米

　　2 x 0.5-2.5 mm2(選件)

　　防護等級符合EN 60529 IP66

　　防護等級I

　　電纜固定頭/外殼鉆孔M20電纜固定頭請參閱訂購詳細信息

　　M25電纜密封套，請參閱訂購詳細信息

　　重量0.55公斤

　　外殼材料抗沖擊聚酰胺

　　外殼顏色黑色

　　輔助觸點(選件)1 x NO閉合-滯后;突破領先

　　掛鎖可以通過3個市售掛鎖(最大直徑6 mm)鎖定在OFF位置

　　CEAG GHG2610005R0009 防爆安全開關(防爆IIC設計)10 A 3極，無輔助

　　CEAG GHG2610007R0001

　　CEAG GHG2610005R0005

　　CEAG GHG2610005R0010

　　CEAG GHG2610007R0002

　　CEAG GHG2610007R0003

　　CEAG GHG2622301R0001

　　CEAG GHG2622301R0002

　　CEAG GHG2622301R0007

　　CEAG GHG2622301R0010

　　CEAG GHG2610005R0009

　　CEAG GHG2610007R0001

　　CEAG GHG2610005R0005

　　CEAG GHG2610005R0010

　　CEAG GHG2610007R0002

　　CEAG GHG2610007R0003

　　CEAG GHG2622301R0001

　　CEAG GHG2622301R0002

　　CEAG GHG2622301R0010

　　Ceag GHG 265 特性：防爆安全開關(防爆IIC設計)125 A 3極

　　技術數據

　　前安全開關125 A

　　標記accd。至2014/34 / EU D II 2 G Ex de IIC T6 / D II 2 D Ex tD A21 IP66 T80°C

　　EC型式檢驗證書3/4極 6極

　　PTB 99 ATEX 1164

　　PTB 00 ATEX 1073

　　IECEx合格證書B(niǎo)KI 07.0005

　　標記accd。符合IECEx Ex IIC T6

　　防爆等級A21 IP66 T53°C

　　允許的環境溫度–20°C至+40°C1)

　　額定電壓最大690伏

　　頻率50/60 Hz

　　額定分斷能力AC-3

　　accd。 EN 60947-3

　　Ue 230 V / Ie 125 A

　　Ue 400 V / Ie 125 A

　　Ue 500 V / Ie 125 A

　　Ue 690 V / Ie 110 A

　　隔離開關，用于維護accd。符合IEC 62262-1 1類

　　高達400 V AC的備用保險絲：200 A gG

　　最高500 V AC：200 A gG

　　最高690 V AC：160 A gG

　　連接端子主觸點3/4極6極

　　輔助/信號觸點

　　1 x 50/70平方毫米

　　6 x 95平方毫米

　　/ 2 x 95平方毫米

　　2 x 4平方毫米(選項)

　　防護等級I

　　防護等級符合EN 60529 IP66

　　電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息

　　M40電纜密封套，請參閱訂購詳細信息

　　M63電纜密封套，請參閱訂購詳細信息

　　選件：帶2 x螺紋的金屬法蘭

　　重量3/4極 6極

　　大約16公斤

　　大約31公斤

　　外殼材料3/4極

　　6極

　　玻璃纖維增??強聚酯

　　聚酯薄鋼板涂層

　　外殼顏色3/4極

　　6極

　　RAL 7032

　　黑色

　　輔助觸點(選件)1 x NO閉合-滯后;突破領先

　　1 x NC制造-領先;打破-落后

　　掛鎖可以通過3個市售掛鎖(最大直徑6 mm)鎖定在OFF位置

　　GHG2650010R0001

　　GHG2650015R0001

　　GHG2650010R0005

　　GHG2650015R0003

　　GHG2650010R0002

　　Ceag GHG262 特性：防爆安全開關(防爆IIC設計)20 A 3極

　　技術數據

　　用于受控三相變頻器的防爆安全開關20 A

　　標記accd。至2014/34 / EU D II 2 G Exed ia IIC T6 / D II 2 D Ex tD A21 IP66 T80°C

　　EC型式檢驗證書PTB 99 ATEX 1161

　　IECEx合格證書B(niǎo)KI 07.0012

　　標記accd。符合IECEx Ex ia IIC T6

　　防爆t A21 IP66 T55°C

　　允許的環境溫度–20°C至+40°C1)

　　額定電壓最大690伏

　　最大額定電流20安

　　頻率50/60 Hz

　　額定分斷能力AC-3

　　accd。 EN 60947-3

　　Ue 230 V / Ie 20 A

　　Ue 400 V / Ie 20 A

　　Ue 500 V / Ie 16 A

　　Ue 690 V / Ie 10 A

　　高達400 V AC的備用保險絲：35 A gG

　　最高500 V AC：35 A gG

　　最高690 V AC：25 A gG

　　連接端子主觸點

　　輔助/信號觸點

　　2 x 4平方毫米

　　2 x 4平方毫米

　　防護等級I

　　防護等級符合EN 60529 IP66

　　電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息

　　M32電纜密封套，請參閱訂購詳細信息

　　選件：帶2 x螺紋的金屬法蘭

　　重量約1.48公斤

　　外殼材料玻璃纖維增??強聚酯

　　外殼顏色黑色

　　輔助接觸1 x NO產生-滯后;突破領先

　　1 x NC制造-領先;打破-落后

　　電子設備的安全互鎖1 x NO產生-滯后;突破領先

　　掛鎖可以通過3個市售掛鎖(最大直徑6 mm)鎖定在OFF位置

　　Ceag GHG263 特性：防爆安全開關(防爆IIC設計)40 A 3極

　　技術數據

　　用于受控三相變頻器的防爆安全開關40 A

　　標記accd。至2014/34 / EU D II 2 G Exed ia IIC T6 / D II 2 D Ex tD A21 IP66 T80°C

　　EC型式檢驗證書PTB 99 ATEX 1161

　　IECEx合格證書B(niǎo)KI 07.0012

　　標記accd。符合IECEx Ex ia IIC T6

　　防爆等級A21 IP66 T53°C

　　允許的環境溫度–20°C至+40°C1)

　　額定電壓最大690伏

　　最大額定電流40個

　　頻率50/60 Hz

　　額定分斷能力AC-3

　　accd。 EN 60947-3

　　Ue 230 V / Ie 40 A

　　Ue 400 V / Ie 40 A

　　Ue 500 V / Ie 40 A

　　Ue 690 V / Ie 32 A

　　高達400 V AC的備用保險絲：80 A gG

　　最高500 V AC：80 A gG

　　最高690 V AC：63 A gG

　　連接端子主觸點

　　輔助/信號觸點

　　2 x 16平方毫米

　　2 x 4平方毫米

　　防護等級I

　　防護等級符合EN 60529 IP66

　　電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息

　　M40電纜密封套，請參閱訂購詳細信息

　　M50電纜固定頭，請參閱訂購詳細信息

　　選件：帶2 x螺紋的金屬法蘭

　　重量約4.3公斤

　　外殼材料玻璃纖維增??強聚酯

　　外殼顏色黑色

　　輔助接觸1 x NO產生-滯后;突破領先

　　1 x NC制造-領先;打破-落后

　　電子設備的安全互鎖1 x NO產生-滯后;突破領先

　　掛鎖可以通過3個市售掛鎖(最大直徑6 mm)鎖定在OFF位置

　　Ceag GHG264 特性：防爆安全開關(防爆IIC設計)80 A 3極

　　技術數據

　　用于受控三相變頻器的防爆安全開關80 A

　　標記accd。至2014/34 / EU D II 2 G Ex de IIC T6 / D II 2 D Ex tD A21 IP66 T80°C

　　EC型式檢驗證書PTB 00 ATEX 1091

　　IECEx合格證書B(niǎo)KI 07.0010

　　標記accd。符合IECEx Ex ia ia T6

　　防爆等級A21 IP66 T53°C

　　允許的環境溫度–20°C至+40°C1)

　　額定電壓最大690伏

　　最大額定電流80安

　　頻率50/60 Hz

　　額定分斷能力AC-3

　　accd。 EN 60947-3

　　Ue 230 V / Ie 80 A

　　Ue 400 V / Ie 80 A

　　Ue 500 V / Ie 80 A

　　Ue 690 V / Ie 63 A

　　備用保險絲，最高400 V AC：160 A gG

　　最高500 V AC：160 A gG

　　最高690 V AC：160 A gG

　　連接端子主觸點

　　輔助/信號接觸

　　2 x 25平方毫米

　　2 x 4平方毫米

　　防護等級I

　　防護等級符合EN 60529 IP66

　　電纜固定頭/外殼鉆孔M25電纜固定頭請參閱訂購詳細信息

　　M40電纜密封套，請參閱訂購詳細信息

　　M50電纜固定頭，請參閱訂購詳細信息

　　選件：帶2 x螺紋的金屬法蘭

　　重量約7.25公斤

　　外殼材料玻璃纖維增??強聚酯

　　外殼顏色黑色

　　輔助接觸1 x NO產生-滯后;突破領先

　　1 x NC制造-領先;打破-落后

　　電子設備的安全互鎖1 x NO產生-滯后;突破領先

　　掛鎖可以通過3個市售掛鎖(最大直徑6 mm)鎖定在OFF位置

　　Ceag GHG 981

　　特性：用于22區，500A，4極，外殼材料的防爆安全開關：316L不銹鋼，電拋光，金屬螺紋4xM80、1xM25

　　技術數據

　　溫室氣體981 ...

　　標記為2014/34 / EU D II 3 D Ex tc IIIC T80°C Dc

　　型式檢驗證書CCH 15 ATEX 1001

　　允許的環境溫度-55°C至+40°C / 45°C / 50°C / 55°C參見說明手冊

　　符合EN 50102 IK 9的IK級= ^ 10 J

　　額定電壓高達690 V

　　額定電流請參閱訂購信息

　　頻率50-60 Hz

　　隔離開關，用于維護

　　accd。符合IEC 62262-1

　　1級(25 A-500 A)

　　防護等級I和II

　　防護等級符合EN 60529 IP66

　　輔助觸點1 x NO接通-滯后，斷開-領先

　　1 x NC制造-領先，突破-落后

　　可以使用3個商用掛鎖將掛鎖登錄到OFF位置

　　外殼顏色塑料=黑色/鋼板= RAL 7032 /不銹鋼316L =電拋光

　　GHG 981(25 A)GHG 981(40 A)GHG 981(80 A)

　　備用保險絲，最高415 V AC

　　50微克

　　最高690 V AC

　　35微克

　　最高415 V AC

　　80克

　　最高690 V AC

　　80克

　　最高415 V AC

　　100克

　　最高690 V AC

　　100克

　　額定分斷能力AC-3

　　accd。符合EN 60947-3附錄A

　　25 A / 3極

　　23 A / 4/6極

　　14 A / 3極

　　14 A / 4/6極

　　40 A / 3極

　　40 A / 6極

　　22 A / 3極

　　17 A / 6極

　　71 A / 3極

　　55 A / 6極

　　23 A / 3極

　　17 A / 6極

　　連接端子4mm2-10mm216mm2-35mm250mm2-70mm2

　　GHG 981(100 A)GHG 981(160 A)GHG 981(250 A)

　　備用保險絲，最高415 V AC

　　125微克

　　最高690 V AC

　　125微克

　　最高415 V AC

　　160微克

　　最高690 V AC

　　160微克

　　最高415 V AC

　　250克

　　最高690 V AC

　　250克

　　額定分斷能力AC-3

　　accd。符合EN 60947-3附錄A

　　100 A 100 A 160 A 160 A 250 A 250 A

　　連接端子50mm2-70mm295mm2-M8 x 25185mm2-M10 x 30

　　GHG 981(400 A)GHG 981(500 A / 630 A)GHG 981(700 A)

　　備用保險絲，最高415 V AC

　　400克

　　最高690 V AC

　　400克

　　最高415 V AC

　　630克

　　最高690 V AC

　　630克

　　最高415 V AC

　　800克

　　最高690 V AC

　　800克

　　額定分斷能力AC-3 *

　　accd。符合EN 60947-3附錄A

　　400 A 400 A 630 A 630 A 700 A 700 A

　　連接端子1 x 240mm22 x 185mm2-M12 x 40 2x240mm2-M12 x 40
