Johnson Pump品牌SW4系列 - 單座閥工作原理介紹
薛鈞
QQ：259698043
手機：18510057390
電話：010-64714988-217
傳真：010-64714988-668
郵件：tk7@handelsen.cn |
 |
 |
單座控制閥用于各種加工應用，以關閉和更換加工生產線。
關閉或打開閥門（通過移動閥桿）的操作由帶有空氣連接的氣動執行器執行，并通過彈簧力復位。
通過不同的執行器組件可以進行以下設計：
NC： 執行器常閉/空氣升壓，彈簧至下部
NO： 執行器常開/空氣至下，彈簧至升空
標準 SW4 設計配備了控制單元 CU4 直接連接?？刂茊卧械陌l(fā)光二極管指示閥軸的位置。

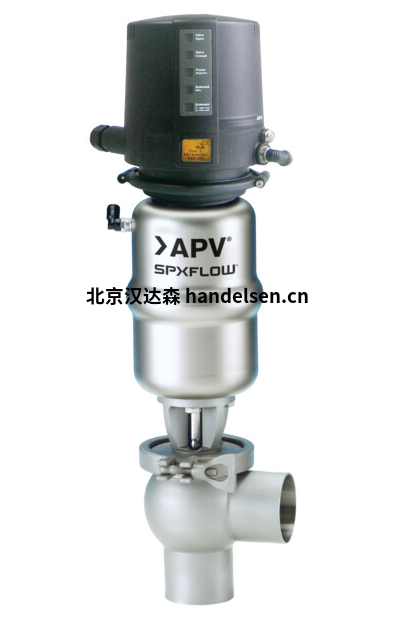

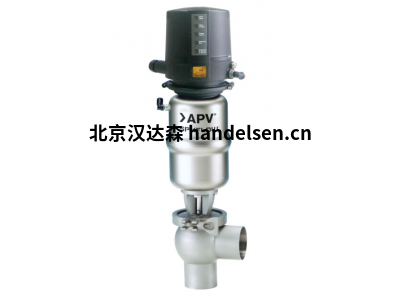

SW4 單座控制閥的部件：
1.控制單元
2.執行器螺釘
3.驅動器
4.軛
5.住房
6.軸
7.上部外殼
8.住房
9.軸
Johnson Pump部分型號：
Johnson Pump F95B-3000;33M3/H
Johnson Pump 0.3454.002;DC24V
Johnson Pump FREF-50-125 W MOTOR
Johnson Pump TLP0040
Johnson Pump TLP0100
主要應用：
乳品
飲料
釀酒廠
就地清潔
化學的
尺寸： 1" - 4"， 6" / DN25 - DN150
產品接液部件：愛思 316L
非產品接液部件：艾斯 304
密封材料：
-標準三元乙丙橡膠
-可選：HNBR，FPM
最小控制氣壓： 87 PSI （6 巴）
最大控制氣壓： 116 PSI （8 巴）
可選設備：
行程限制器（1" - 4" 和 DN25-100）
用于手動操作的曲柄手柄（1" - 4"、6" 和 DN25-150）
油濕缸（1" - 4"和DN25-100）
蒸汽阻隔
長行程（2" - 4" 和 DN50-100）
切向入口（僅限 1" - 4" 尺寸）
接近支架
油箱出口版本
3.1 證書
3-A 版本
CU 控制單元
