EMIFLEX波紋管AM DN40 CC17

EMIFLEX波紋管AM DN40 CC17

張文婧 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales1@handelsen.cn

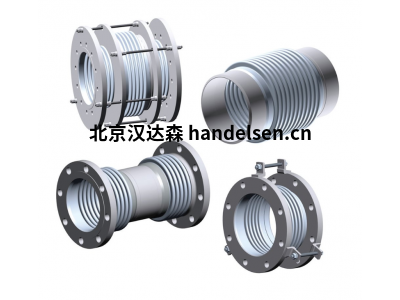

AXIAL EXPANSION JOINT由帶法蘭或焊接的波紋管組成終端。它只能吸收軸向運動，并且必須始終保持安裝在兩個固定點之間。鉸鏈膨脹節包括波紋管，允許通過兩個鉸接以一定角度移動一個角度，相對的銷起到鉸鏈。這些關節的尺寸可承受壓力。通過添加一對銷來獲得GIMBAL EXPANSION JOINT（鉸鏈）到基礎的角度版本，使其可以在所有方向上轉向。該伸縮縫可在兩個垂直方向上提供角運動飛機。橫向接頭由通過剛性連接的兩個波紋管組成中間管，安裝在兩個外部拉桿之間，兩個拉桿鉸接到關節末端允許所有壓力推力的吸收。SPHERICAL EXPANSION JOINT與標準橫向接頭不同，拉桿的鉸鏈通過球形鉸鏈固定而不是別針。這樣，橫向運動可以吸收到任何飛機。通用膨脹節由兩個波紋管組成，它們通過中間剛性管，可吸收兩側并同時進行軸向和橫向運動。
    可以制造壓力平衡膨脹節軸向或通用版本。該關節的一個特殊特征是不會(huì )沿其所處的管道釋放壓力推力已安裝。拆卸接頭允許從管道，例如閥門。通過擰緊特的螺母螺紋拉桿，帶金屬波紋管的拆卸接頭可以是壓縮，因此可以快速更換閥門。
Emiflex的伸縮縫系列均提供法蘭連接和直徑從DN 40到DN 3500的焊接端子，以及額定壓力從PN 2.5到PN 64。根據特殊要求，Emiflex可以制造定制的擴展DN和PN較高的關節。

波紋管–標稱性能標準伸縮縫的設計和分類為公稱壓力PN，可以定義為室溫下的工作壓力溫度（20°C）。 因為較高的溫度會(huì )降低電阻材料，隨著溫度升高必須承受的壓力相應減少。

由于它們是彈性部件，因此波紋管對運動的反應很大就像需要壓縮力的彈簧一樣
舒展。 波紋管的彈性反應通過數量來確定通過彈性剛度，可定義為波紋管對其施加的力整體變形。
因此：
•如果波紋管軸向移動（軸向伸縮縫），我們有軸向剛度[N / mm]，
•如果波紋管以一定角度移動（角形伸縮縫），我們有角剛度[Nm / degree]，
•如果波紋管橫向移動（橫向和通用膨脹接頭），我們有側向剛度[N / mm]。

EMIFLEX AM DN40 CC17

EMIFLEX AM DN50 CC18

EMIFLEX AM DN65 CC23

EMIFLEX AM DN80 CC22

EMIFLEX AM DN100 CC26

EMIFLEX AM DN125 CC 27

EMIFLEX AM DN200 CC20

EMIFLEX AM DN250 CC10

EMIFLEX AM DN300 CC27

EMIFLEX AM DN350 CC20

EMIFLEX AM DN400 CC20
