Testec電流探頭特征分析
一、Testec企業介紹
吳要闖
QQ：2287637057
手機：13001296910
電話：010-64714988-183
傳真：010-84786709-667
郵件：sales20@handelsen.cn |
 |
 |
Testec Elektronik GmbH 公司由合伙人 Andreas Mann、Robert Mann 和 Marcus Wagener 于 1991 年在美因河畔法蘭克福成立。Testec主營業務為示波器探頭及測試測量配件的生產和銷售。
除了大型標準項目外，Testec的優勢在于產品的高質量和提供靈活的定制解決方案的能力。Testec的客戶信任Testec的經驗、多年的能力和創(chuàng )新能力，因此Testec有目的地將需求轉化為解決方案。
通過與知名制造商和分銷商的合作，Testec可以保證最佳的客戶支持和服務。這種以客戶為導向的關注和Testec產品的良好性?xún)r(jià)比保證了Testec客戶的滿意度。這就是我們成功地在這個市場上立足的方式。
二、Testec產品應用領域
Testec產品主要應用于能源研究所、汽車行業、電動車充電樁測試、高鐵、動車及地鐵的電力傳輸測試、高壓差分信號測量、電源轉換器、逆變器、馬達控制、開關電源等行業。
三、Testec探頭產品系列：
Testec標準探頭
Testec高頻探頭

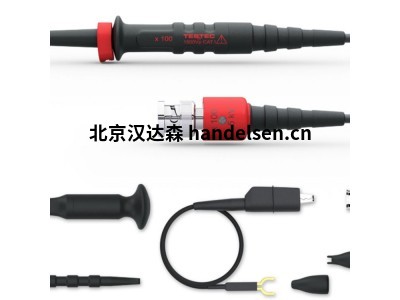

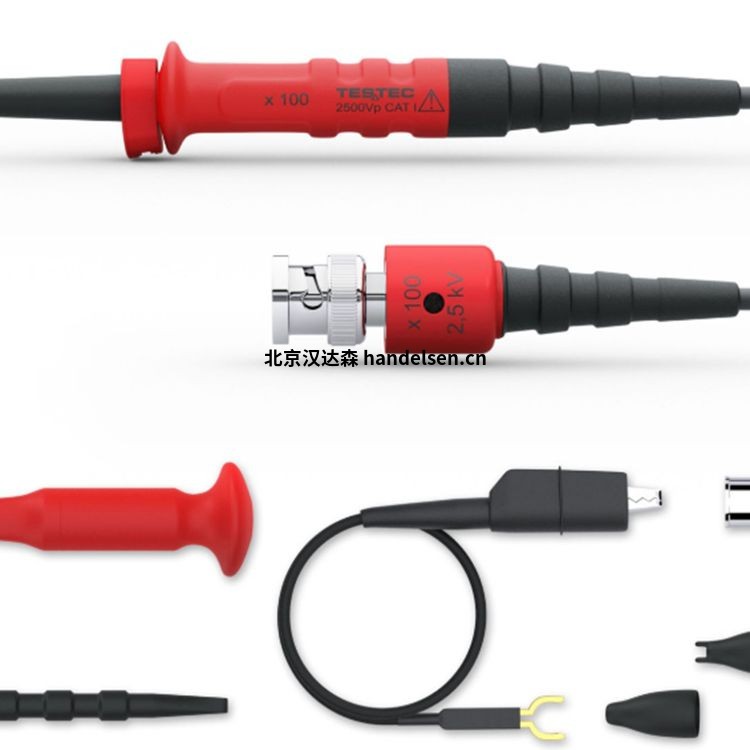

Testec高壓探頭
Testec電流探頭
Testec差分探頭
Testec電流探頭特征：通過電磁感應原理，當電流從探頭中心流過時探頭內部的磁場會(huì )轉換成電壓輸出，從而可以在示波器或其他測量?jì)x器上進行顯示和分析。
Testec 示波器電流探頭系列型號及參數
Testec TT-CC 220
Testec TT-CC 550
Testec TT-CC 770
Testec TT-CC 990
Testec TT-CC 220技術參數如下：
測量范圍 100 毫伏/安 - 10 毫伏/安
當前的 10 安 - 100 安
直流測量精度 ±3% ±50 mA @ 100 mV/A
±4% ±50 mA @ 10 mV/A
±15% 最大值 @ 10 mV/A
帶寬 直流 - 300 kHz
上升和下降時間 1.2 微秒
最大限度。工作電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
最大限度。浮動電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
電池型 9 V 堿性 (NEDA 1604, IEC 6LR61)
電池壽命 8 小時
工作溫度 0 至 50 °C
儲存溫度 -20 至 80 °C
最大限度
工作濕度 0 至 40 °C，95 % 濕度
40 至 50 °C，45 % 濕度
污染程度 2
最大導體 11 毫米
尺寸（長 x 寬 x 高） 265 毫米 x 80 毫米 x 36 毫米
重量 260 克
配件 包括硬殼和電源
手動的
訂單號 15322
Testec TT-CC 550技術數據如下：
測量范圍 200 毫伏/安 - 20 毫伏/安
當前的 5 A - 50 A
直流測量精度 ±3% ±30 mA @ 200 mV/A
±4% ±300 mA @ 20 mV/A
±15% @ 200 mV/A
帶寬 直流 - 500 kHz
上升和下降時間 0.7 微秒
最大限度。工作電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
最大限度。浮動電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
電池型 9 V 堿性 (NEDA 1604, IEC 6LR61)
電池壽命 8 小時
工作溫度 0 至 50 °C
儲存溫度 -20 至 80 °C
最大限度
工作濕度 0 至 40 °C，95 % 濕度
40 至 50 °C，45 % 濕度
污染程度 2
最大導體 11 毫米
尺寸（長 x 寬 x 高） 265 毫米 x 80 毫米 x 36 毫米
重量 260 克
配件 包括硬殼和電源
手動的
訂單號 15355
Testec TT-CC 770技術數據如下：
測量范圍 500 毫伏/安 - 50 毫伏/安
當前的 7 安 - 70 安
直流測量精度 ±3% ±20 mA @ 500 mV/A
±4% ±200 mA @ 50 mV/A
±15% @ 50 mV/A
帶寬 直流 - 1 兆赫
上升和下降時間 0.35 微秒
最大限度。工作電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
最大限度。浮動電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
電池型 9 V 堿性 (NEDA 1604, IEC 6LR61)
電池壽命 6 小時
工作溫度 0 至 50 °C
儲存溫度 -20 至 80 °C
最大限度
工作濕度 0 至 40 °C，95 % 濕度
40 至 50 °C，45 % 濕度
污染程度 2
最大導體 10.3 毫米
尺寸：（長 x 寬 x 高） 262 毫米 x 80 毫米 x 36 毫米
重量 310 克
配件 包括硬殼和電源
手動的
訂單號 15377
Testec TT-CC 990技術數據如下：
測量范圍 1 伏/安 - 100 毫伏/安
當前的 4 A - 40 A
直流測量精度 ±3% ±10 mA @ 1 V/A
±4% ±100 mA @ 100 mV/A
帶寬 直流 - 1.5 兆赫
上升和下降時間 0.23 微秒
最大限度。工作電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
最大限度。浮動電壓 600 VAC RMS CAT II /
300 VAC RMS CAT III
電池型 9 V 堿性 (NEDA 1604, IEC 6LR61)
電池壽命 4 小時
工作溫度 0 至 50 °C
儲存溫度 -20 至 80 °C
最大限度。工作濕度 0 至 40 °C，95 % 濕度
40 至 50 °C，45 % 濕度
污染程度 2
最大導體 10.3 毫米
尺寸（長 x 寬 x 高） 262 毫米 x 80 毫米 x 36 毫米
重量 310 克
配件 包括硬殼和電源
手動的
訂單號 15399
Testec電流探頭特征分析
