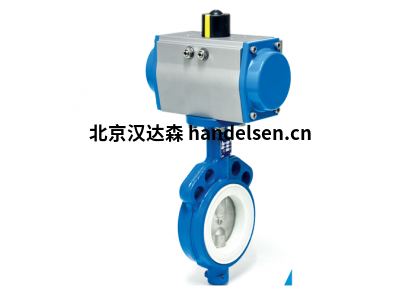

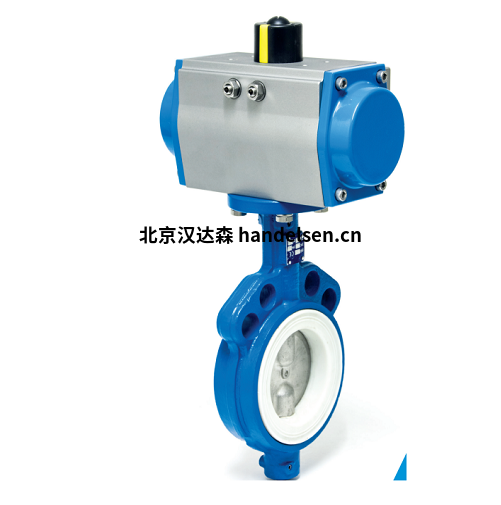

德國bar GmbH帶桿式執行器的蝶閥PZR系列

德國bar GmbH帶桿式執行器的蝶閥PZR系列

    bar GmbH帶桿式執行器的蝶閥PZR系列，中心安裝，采用流線型設計。bar GmbH帶桿式執行器的蝶閥PZR系列在兩個流動方向上緊密閉合。閥座密封件在托環上硫化并可更換。bar GmbH帶桿式執行器的蝶閥PZR系列為氣動雙作用或單作用，或用彈簧力打開或關閉。根據DIN 2501 標準，它具有法蘭連接，用于夾緊法蘭。驅動器的氣動控制通過直接連接的或單獨的 5/2 或 3/2 通閥進行，該閥可以電動、氣動或手動操作。粘度高達 120 mm²/s 的中性氣體或液體適合用作流動介質。應該注意的是，導致工作扭矩增加的介質需要不同的驅動分配。



bar GmbH PZR系列帶桿式執行器的蝶閥特殊性：

bar GmbH PZR蝶閥標配以下特殊功能：

主軸多次密封

密封圈支撐在外殼中，并在載體環上硫化

不銹鋼制動盤 1.4408 （CF8M）

可根據要求提供以下特殊版本：

采用相同的設計，帶電動執行器（EZR型）或手動杠桿/變速箱致動器（HZR型）

管接頭也作為最終接頭（LUG型）

閥座密封件由丁腈橡膠、氟橡膠、三元乙丙橡膠或硅膠制成



bar GmbH PZR系列帶桿式執行器的蝶閥技術規格：

公稱尺寸 DN 40 - DN 600

任意安裝位置

公稱/工作壓力 DN 40 至 DN 300 max.PN16

DN 350 至 DN 600 最大 PN 10

總長度符合 DIN EN 558-1 排 20 (K1)

帶座 EPDM 的溫度范圍 = -30 °C 至 +120 °C

帶座 NBR = -20°C 至 +80°C

閥體材質：GGG40（JS1030）

袖口：EDPM，硫化到承載環上，可更換

墊圈：不銹鋼1.4408（CF8M）

軸：不銹鋼 1.4021 (AISI420)，一件式

流動介質為中性氣體和液體； 粘度高達 120 mm2/秒

任何流動方向

氣動控制

可選擇直接連接或單獨的 5 / 2 或 3/2 通閥；

電動、氣動或手動操作



bar GmbH PZR系列帶桿式執行器的蝶閥型號：

bar GmbH GD-092/090-F05/F07-V17-G-20

bar GmbH GD-125/090-F07/F10-V22-H

bar GmbH GS-125/090-12-F07/F10-V22-F

bar GmbH GS-190/090-12-F14-V36-E

bar GmbH GD-160/090-F10/F12-V27-F

bar GmbH GS-140/090-7-F10/F12-V27-F

bar GmbH GD-125/090-F07/F10-V22-H

bar GmbH GD-270/090-F16-V46-H

bar GmbH GD-125/090-F07/Fl0-V22-G

bar GmbH GD-210/090-F14-V36-G
