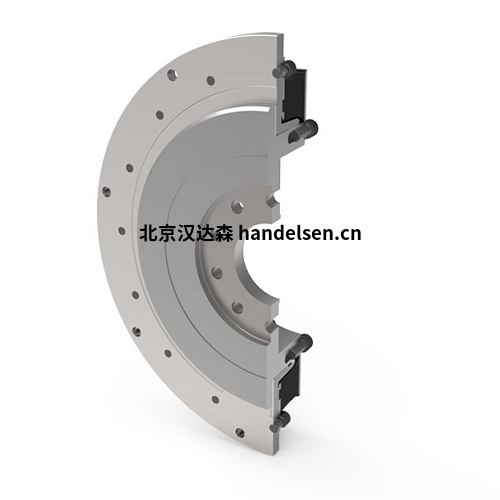

德國Stromag Periflex® CS萬向軸聯軸器

      Stromag聯軸器、離合器、制動器和限位開關專注于效率設計，為全球各種工業應用提供卓越的性能。Stromag 成立于 1932 年，現已發展成為開發和制造工業傳動系統應用創(chuàng )新動力傳動部件的全球公認領導者。Stromag工程師利用最新的設計技術和材料，提供創(chuàng )造性的節能解決方案，以滿足客戶最具挑戰性的要求。

      德國Stromag Periflex® CS萬向軸聯軸器用于在工程機械、自卸車、鐵路和船舶驅動中吸收萬向軸的振動和反作用力。

          Stromag Periflex® CS 聯軸器設計用于活塞發動機，并直接連接到萬向軸。環形元件可以直接擰到發動機的飛輪上。萬向軸被法蘭連接到聯軸器的B側。通常允許最大 5° 的偏轉角度，可根據要求提供更大的角度。



德國Stromag Periflex CS萬向軸聯軸器產品特點：

具有線性特性的高柔性橡膠聯軸器，用于將萬向軸直接連接到柴油發動機。

萬向軸的偏轉角度可達5°。

萬向軸產生的徑向和軸向力被內部滑動軸承吸收并傳遞到發動機軸承。

扭矩范圍在560 Nm至14.800 Nm之間。



德國Stromag Periflex® CS萬向軸聯軸器是帶有線性彈簧的高柔性橡膠聯軸器將萬向軸直接連接到柴油發動機驅動裝置的特性。環元件可以直接用螺栓固定在發動機的飛輪上。萬向軸采用法蘭安裝到聯軸器的 B 側。萬向軸偏轉角一般可達5°允許，可應要求提供更大的角度。

該系列涵蓋了從 560 到 14,800 Nm 的扭矩范圍。

發動機側連接尺寸主要符合 SAE 標準 J620 或DIN 6281. 萬向軸側有多種公制尺寸可供選擇，包括用于 Spicer、力學或交叉齒連接。

德國Stromag Periflex® CS萬向軸聯軸器由由以下材料制成的環形元件的組合組成帶有軸承的柔性橡膠材料可安全吸收反作用力通過連接的萬向軸施加。環形元件僅具有扭轉柔性。

軸承由軸向和徑向滑動軸承組成，由無磨損和免維護復合材料。

德國Stromag Periflex® CS萬向軸聯軸器的金屬部件由優質鑄件制成標準。環形元件由天然橡膠 (NR) 在各種橡膠中制成質量和扭轉剛度。這些允許對驅動器進行精確調整易受扭轉振動影響

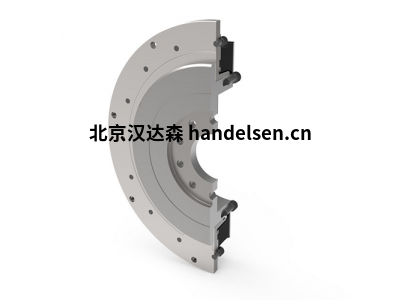

德國Stromag Periflex® CS萬向軸聯軸器
