瑞典SKF超精密角接觸球軸承707 ACE/HCP4AH

瑞典SKF超精密角接觸球軸承707 ACE/HCP4AH

仲宇 QQ：3254435935   手機：13002495941 電話：010-64714988-225 傳真：010-64714988-668 郵件：tk9@handelsen.cn

超精密角接觸球軸承
SKF制造的超精密角接觸球軸承，涵蓋軸徑尺寸為6–360 mm。 由于應用需求的不同，因此，在眾多的執行標準中，SKF的超精密角接觸球軸承分類包括四個ISO尺寸系列。 軸承設計和變型提供廣泛的選擇，使其能夠融入到需要使用精密軸承的幾乎每一臺機床和其他應用中。

技術參數：

尺寸

d	7 mm	內徑
D	19 mm	外徑
B	6 mm	寬度
d1	10.4 mm	內圈肩部直徑（最大側面）
d2	9.9 mm	內圈肩部直徑（最小側面）
D1	15.7 mm	外圈肩部直徑（大側面）
K	0.5 mm	潤滑孔直徑（外圈）
C1	3.65 mm	外圈潤滑槽位置
r1,2	min.0.3 mm	內圈最大側面倒角尺寸
r3,4	min.0.15 mm	外圈-最小側面倒角尺寸
a	6.1 mm	距離壓力點

擋肩尺寸

da	min.9 mm	軸擋肩直徑
db	min.9 mm	軸擋肩直徑
Da	max.17 mm	軸承座擋肩尺寸
Db	max.17.6 mm	軸承座擋肩尺寸
ra	max.0.3 mm	倒角半徑
rb	max.0.15 mm	倒角半徑
dn	11.4 mm	潤滑脂噴嘴位置

數據計算

基本額定動載	C	1.86 kN
基本額定靜載	C0	0.62 kN
疲勞載荷限值	Pu	0.019 kN
潤滑脂潤滑可達轉速		133 000 r/min
油氣潤滑法可達轉速		205 000 r/min
接觸角	α	25 °
球直徑	Dw	3.572 mm
頁數	z	8
參考潤滑脂量	Gref	0.11 cm³

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", sans-serif; font-size: 0.875rem; line-height: 1.43; letter-spacing: 0.125rem; text-transform: uppercase; margin-bottom: 1.25rem;">預載荷和剛度（背對背配置，面對面配置）

預載荷等級 A	GA	17 N
預載荷級別 A 的靜態軸向剛度		23 N/µm
預載荷等級 B	GB	50 N
預載荷等級 B 的靜態軸向剛度		34 N/µm
預載荷等級 C	GC	100 N
預載荷級別 C 的靜態軸向剛度		45 N/µm

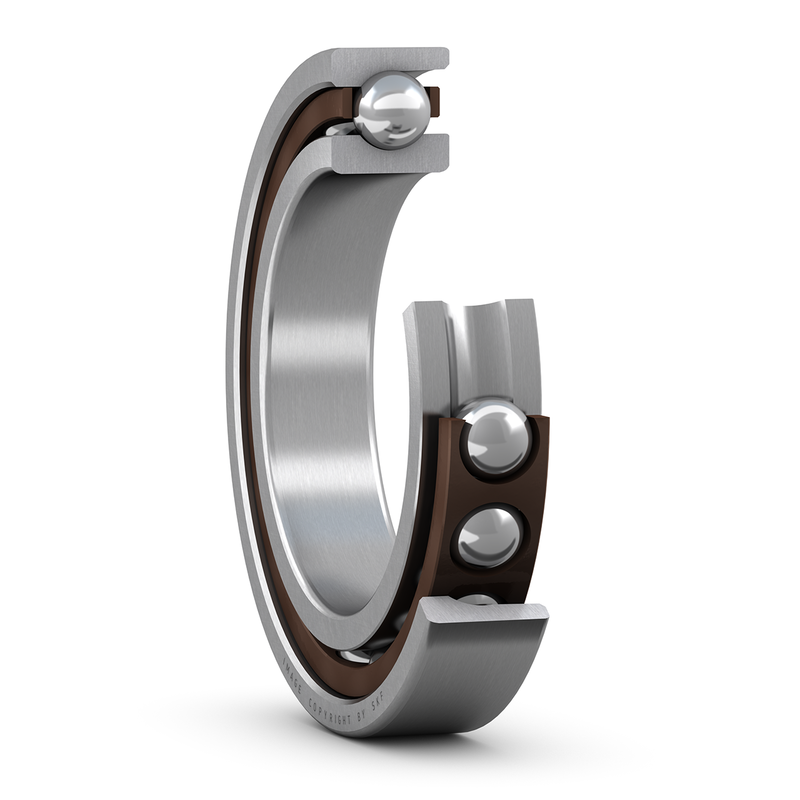

產品照片：

瑞典SKF超精密角接觸球軸承707 ACE/HCP4AH
