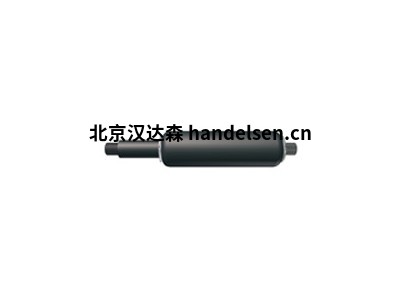

Bansbach阻尼器HB-14/40

祁佳強
QQ：2850590582

手機：17744536447
電話：010-64714988-216
傳真：010-64714988-668
郵件：tk5@handelsen.cn

通過在完全伸展或插入位置轉動活塞桿來調節阻尼器(僅在完全伸展位置轉動Y型)

　　由于結構原因，X型阻尼器的自由行程約為20%。

　　沒有自由行程的阻尼器可配備浮動活塞(Y型)。最小延伸力 = 150N。如果是訂貨，請注明。EL2 = 2.35 x 行程 + 60

　　所選的連接部件必須固定在客戶旋轉時不會(huì )發生。

　　材料：

　　活塞桿：CeramPro®涂層

　　氣缸：黑色粉末涂層

　　您可以在此處找到一般信息和技術詳細信息

　　可根據要求提供定制規格

　　1. 握住

　　氣缸2.通過轉動活塞桿來調整阻尼器。如果使用延長的活塞桿進行調整，請在轉動過程中稍微拉動活塞桿，直到活塞鎖定。如果使用插入的活塞桿進行調整，則必須稍微推動活塞桿，直到其鎖定。

　　調整阻尼器：

　　只有在完全插入或擴展的位置才能進行調整

　　阻尼力可以通過轉動活塞來調節，如下所述。因此，長度 EL2 將最大延長 6 mm。

　　在調整期間，請注意不要因在極限停止時將其轉動得太強而損壞調整段。如果遇到相當大的阻力，請停止調整。

　　X 型阻尼器可在完全插入或擴展位置進行

　　調節。

　　Y型阻尼器可以在完全伸展的位置進行調整。

連接件活塞桿	連接件氣缸	型	阻尼選項	大小	中風	斷續器	壓縮時的最大力	擴展時的最大力
Z0 = 螺紋S5 = 鉸鏈眼 B4 =肘關節L5 = Clevis C8 =鉸鏈頭	Z0 = 螺紋S5 = 鉸鏈眼 B4 =肘關節L5 = ClevisC8 =鉸鏈頭 J3 =球窩	X = 無浮動 活塞Y = 帶浮動活塞	A = 擴展 E = 壓縮 B = 兩個方向	B = 14/40	100毫米 150 毫米 200毫米 300 毫米 400毫米 500毫米 600 毫米 700毫米 800毫米	275毫米* 375毫米 * 475 毫米 * 675毫米 * 875毫米 * 1.075毫米 * 1.275毫米 * 1.475毫米 * 1.675毫米*	10.000N 10.000N 10.000N 10.000N 8.000N 6.000N 4.000N 3.000N 3.000N 3.000N	10.000N 10.000N 10.000N 10.000N 10.000N 10.000N 10.000N 10.000N 10.000N

* 通過調節阻尼，長度可以延長6mm。必須添加任何選定的連接部件（EL1 = EL2 + 連接部件）。必須添加任何選定的連接部件（EL1 = EL2 + 連接部件）
