德國 Heinrichs 全金屬流量計 BGN-S25-309BM0G0-0-S56-X-H

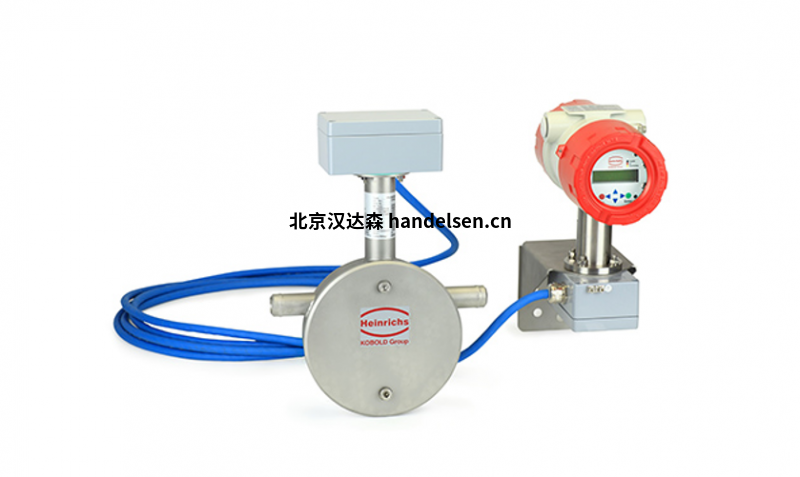

傳感器 DWF 用于管道中液體介質的密度測量。

通過使用耐腐蝕的接液部件，可用于所有行業

可靠性

穩健的機械測量，測量值的磁性傳輸

清晰的 90° 刻度

特殊功能

液體和泡沫的在線密度測量

線性標度

無需旁路

接液部件：哈氏合金或鈦，PFA-/PTFE 襯里（選項）

蒸汽追蹤

可安裝在危險區域

技術數據

傳感器：

材料：不銹鋼、哈氏合金（其他材料應要求提供）

過程連接：DN 25 ASME 1?/ DN 50 ASME 2?)

法蘭符合。EN 1092、ASME B16.5、DIN2512、

（其他應要求提供）

公稱壓力：PN 15、ASME Cl150（可選擇更高的壓力率，最高可達 400 bar）

過程溫度：-20°C 至 +150°C

環境溫度：- 20°C 至 +80°C

防護等級：IP 65/67 (EN60529)

密度范圍：700 g/l - 1900 g/l

測量范圍：50 g/l - 600 g/l l

流量范圍：2500 l/h / 5000 l/h 10000 l/h

* 參考條件：根據 IEC 770：水溫為 20°CC

顯示：鋁（搪瓷飾面）或不銹鋼

輸出：感應開關

感應開關（安全功能））

微動開關（其他應要求提供）

環境溫度：-40°C 至 +80°C（無開關））-

40°C 至 +65°C（帶開關）

變送器 ES：

電源電源：14 - 30 VDC

輸出：無源，電隔離

模擬：4-20 mA

二進制 1 和 2：Ui=30 V，Ii=20mA，Pi=100 mW

輸入二進制：計數器復位（僅適用于帶計數器模塊的 ES）

環境溫度：-40°C 至 +70°C

防護等級：IP 20 (EN60529

批準和證書

防爆：

傳感器：BVS 03 ATEX H/B 112

顯示器：DMT 00 ATEX E075

點火類別：II 2G EEX ia IIC T6

CE 標志：防爆指令 94/9/EC

電磁兼容性：EMC 指令 89/336/EEC

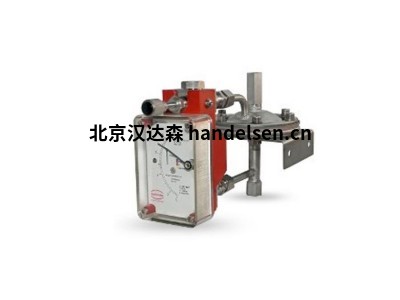

全金屬流量計

型號代碼：BGN-S25-309BM0G0-0-S56-X-H

編號。 ：70012084

類型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING

工作方式

測量原理：浮子

安裝條件

安裝位置：垂直

流動方向：從下到上

特征值

測量偏差（本地）：最終值的+/- 2.0％

測量偏差（模擬）：最終值的+/- 2.5％

工藝條件

顯示范圍[Nm³/ h]：5-30

介質：氮氣

密度[kg /m³]：1.25

粘度[mPa·s]：0.0166

處理溫度[°C]：25

過程壓力[巴巴]：1.2

結構構造

材質：1.4571 / 1.4404

材質法蘭：1.4571 / 1.4404

浮動材質：1.4571 / 1.4404

物料測量環：1.4571 / 1.4404

測量環：22 mm-包括間隔環

符合參考號：BG-2090

閥門耐壓：40 bar

過程連接：DN25 PN40形式B1 DIN EN 1092-1

安裝長度[mm]：250

附加設備：

-電氣變送器，由Heinrichs Messtechnik制造

帶有HART®協議的ES-EX型

DMT 00 ATEX E 075 / II2G Ex ia IIC T6

2線版本，內部計數器

電源24 VDC，負載450歐姆

輸出：

模擬量（Ex ia）：4-20 mA，流量“ 0” = 4 mA

-用于1.4571 / 1.4404的浮子的氣體阻尼

-封面：黑色

-M20x1.5電纜密封套

-標記號：：請指定

原產國：德國

說明文件：

操作你維護說明（紙質表格）



質量流量計

KDS-K-H-PO-0-E1-0-0000

處理數據：

中號-N2

流動方向從下到上

顯示范圍0.5-5Nm³/ h

工藝溫度32°C

密度1.25 kg /m³

粘度0.0166 mPa s

過程壓力p e 6.9 bar

壓力損失12 mbar

閥門數據：

KD型KDS

小型可變面積流量計

全金屬設計

濕部件：1.4404 / 1.4571

過程連接：¼“ NPT（f）

短款（K）

水平連接

連接適配器，不帶

空氣測量范圍：180-1800 Nl / h

PTFE密封

閥上方

安裝長度90毫米

顯示部分：

電氣輸出KEI 1（NJ 1.5-6.5 N）

接近開關感應

Pepperl + Fuchs

NJ1.5-6.5-N

NAMUR開瓶器

環境溫度：-25 ... 100°C

符合標準：DIN EN 60947-5-6（NAMUR）

EN 60079-0

EN 60079-11

EMC符合：EN 60947-5-2

EC型式檢驗證書/防爆標志：

PTB 00 ATEX 2048 X

II 2G ExiaIIC T6至T1 Gb

II 2D Exib IIIC T135°C Db

需要隔離開關放大器

秤類型MB秤（中），II

II 2GD c IIC（BVS 03 ATEX H-B 113）

切換點1 [MB] 1M³/ H OPENING FALLING

測量精度的3％最終價值

應用領域

測量液體和氣體，粘性和腐蝕性介質。

應用領域：化學，石化，石油和天然氣，食品，制藥。

計量和裝載系統，也用于貿易交接

可靠度

特別堅固的傳感器外殼由鑄鐵制成，對外部振動和管道力不敏感

特殊性

同時測量質量流量，密度，溫度和體積流量。

使用蒸汽或液體進行極其廉價的加熱

技術指標

感應器

過程連接：EN 1092，ASME B16.5，DIN2512

公稱壓力：PN40，ASME Cl150 / 300

工藝溫度：-40°C至+ 180°C

環境溫度

變送器安裝：-40°C至+ 60°C / + 80°C

單獨的變送器：-40°C至+ 100°C

防護等級：IP 65（EN60529）

用料

濕部件：1.4404（316 L）/ 1.4571（316 Ti）

外殼：鑄鐵（GGG 40.3）

CE標志：壓力設備指令2014/68 / EU

測量范圍60 kg / h至60,000 kg / h

測量誤差

液體：測量值的±0.15％/±0.05％±NP穩定性

氣體：讀數的±0.5％±NP穩定性

密度（液體）：±0.005 g /cm3/±0.003 g /cm3

體積：讀數的±0.2％±NP穩定性



關于Heinrichs

該公司的歷史始于1911年機械變流量計的設計。1913年公司從杜塞爾多夫遷至科隆。當時主要是科隆周?chē)幕瘜W(xué)和石化工業公司。該地區仍然是歐洲最大的化學和再加工廠之一。

在20世紀60年代早期，該公司已經開始生產全金屬可變面積流量計，以滿足日益增長的化學工業標準。那時，可變面積流量計的開發，例如氣動和電輸出信號的推動已經向前推進。

一旦電子設備征服了測量技術，產品組合就得到了擴展。作為歐洲最早的制造商之一，HEINRICHS Messtechnik從20世紀60年代后期開始批量生產磁感應式流量計，并且能夠在測量精度和長期穩定性方面設定基準。

在20世紀80年代中期，HEINRICHS - 作為歐洲的第一家公司 - 根據科里奧利原理開發了質量流量計，并在接下來的幾年中不斷擴展其科里奧利產品系列。他們開發了例如由鈦，哈氏合金或鉭制成的儀器，這些儀器在化學和石化工業中成為參考。通過不同貿易交接批準的證書強調了這一點，這保證了儀器交付給客戶時公認標準的準確性.20世紀90年代微處理器技術的適應導致了現代通信技術，如HART，Profibus和MODBUS。通過現場總線基金會(huì )協議，現在為其客戶提供所有相關的通信技術。

HEINRICHS Messtechnik為化工/石化行業，石油和天然氣行業，能源和工廠工程的客戶提供能力，靈活性和量身定制的解決方案，例如特殊材料，高溫和高壓版本。此外，像SIL這樣的現代安全標準將被整合到變送器和儀器的新開發中。
