LAM Technologies微步進驅動器DS10系列

LAM Technologies微步進驅動器DS10系列

     LAM Technologies是一家意大利工業自動化組件制造商，在市場上已有20多年的歷史，也是運動控制領域的領導者。LAM Technologies對客戶需求的不斷關注和持續的技術創(chuàng )新，以具有競爭力的成本創(chuàng )造了一系列高性能產品，LAM Technologies設備由包裝，木工，食品加工，造紙和CNC機器，紡織等主要公司安裝。LAM Technologies擁有電子，機械或軟件開發周期中使用的所有專業知識，我們始終致力于保持所達到的高質量水平。



     LAM Technologies制造各種雙極步進電機驅動器，脈沖序列控制，具有傳統的STEP和方向信號。LAM Technologies提供設計用于安裝在DIN導軌上的驅動器（DS10系列），用于面板安裝的開放式版本（OS10系列），用于墻壁固定的非常緊湊的版本（LS10系列），最后是用于PCB安裝的模塊（USD系列）。

分餾步長達到每轉25600步，最大輸入頻率超過300KHz。

功率范圍非常寬，包括電源電壓從18Vdc到240Vdc，電流從0.3Arms到10Arms（相當于14Apk或14Imax）的型號。在同一系列中，各種型號共享相同的電氣連接和機械緊固件，這使得自己的應用容易快速地向上或向下遷移。

許多型號還配備了交流輸入（交流電），由于集成了電源，可以直接連接到變壓器。

高性能、緊湊的尺寸、現貨供應和低成本多年來決定了我們的微步進驅動器的成功，可通過STEP和方向信號進行控制，這些驅動器已成功用于受電弓CNC，標簽，等離子和激光切割，笛卡爾機器人，太陽能追逐器等應用。



LAM Technologies微步進驅動器DS10系列特點

快速安裝在 DIN 導軌上

IP20 防護等級

可拆卸接線端子



LAM Technologies微步進驅動器DS10系列說明：

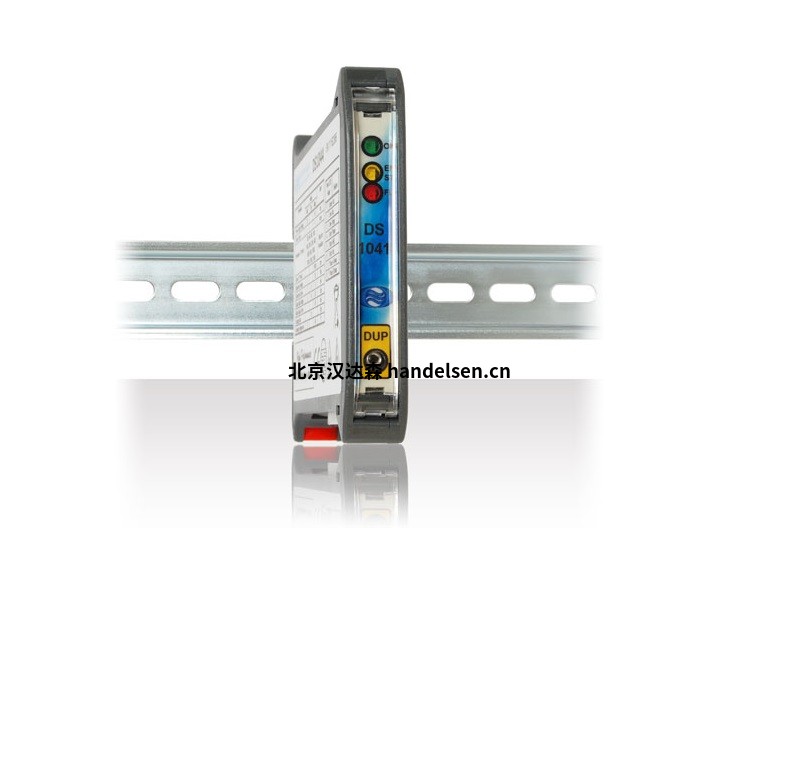

   LAM Technologies DS10 系列專為 DIN 導軌安裝而設計，可在幾秒鐘內安裝到機柜中。與電機，邏輯和電源信號的連接通過有用的可拆卸端子塊實現，編號和彩色，能夠承載截面高達2，5mm2的電纜。



LAM Technologies DS1042型技術參數：

電源電壓：從 18V 直流到 50V 直流

相電流：從 0.3 手臂到 1.4 手臂，以 0.1 武裝為增量

控制方式：步驟和方向。啟動/停止

數字輸入：4 個光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒流，每個 NPN、PNP 或線路驅動兼容

步驟細分：微步進?？蓮娜降?1/128 步進行選擇

步進最大頻率：300千赫

保護、報警和診斷：過壓和欠壓、熱壓、相位中斷 電機斷路 相間短路、相對地、相供電 每個異常的單聲指示

連接：通過功能可拆卸端子塊。電纜截面可達 AWG14

尺寸：100（高） x 17.5（長） x 119（寬） 毫米3.94（高） x 0.69（長） x 4.69（寬） 英寸

重量：160克，5.6盎司



LAM Technologies DS1042型優勢：

快速安裝在 DIN 導軌上

緊湊的尺寸

集成振蕩器

門功能，用于通過單個 STEP 源控制多個驅動器

分辨率高達 25600 步/轉

阻尼共振

高效率下的功率輸出級

數字 I/O 信號調理

IP20 防護等級



LAM Technologies微步進驅動器DS10系列型號：

LAM Technologies DS1042

LAM Technologies DS1044

LAM Technologies DS1048

LAM Technologies DS1073

LAM Technologies DS1076

LAM Technologies DS1078

LAM Technologies DS1084

LAM Technologies DS1087

LAM Technologies DS1098

LAM Technologies DS1041A

LAM Technologies DS1044A

LAM Technologies DS1048A

LAM Technologies DS1073A

LAM Technologies DS1076A

LAM Technologies DS1078A

LAM Technologies DS1084A

LAM Technologies DS1087A
