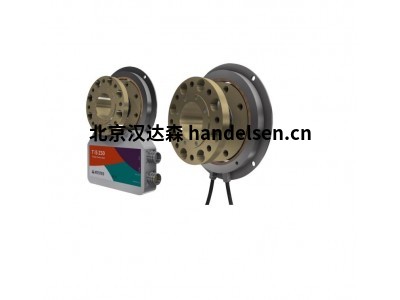

ATESTEO T系列扭矩傳感器

ATESTEO T系列扭矩傳感器

    ATESTEO是汽車行業和汽車供應行業領先的傳動系統測試專家。ATESTEO 在全球擁有 150 多個先進的測試臺、我們自己的測試軟件和高素質的員工，可提供可靠、有效和獨立的傳動系統測試結果。憑借我們30多年的經驗和豐富的專業知識，我們始終專注于以客戶為導向，靈活的動力傳動系測試。ATESTEO以較短的反應和設置時間靈活地為客戶提供支持。為了滿足對經過驗證的測試要求，以及新動力總成的測試要求，硬件，軟件和專有技術始終是最先進的。這就是ATESTEO作為擁有新流程的獨立傳動系統測試合作伙伴，如何通過有效結果保證大的保證。

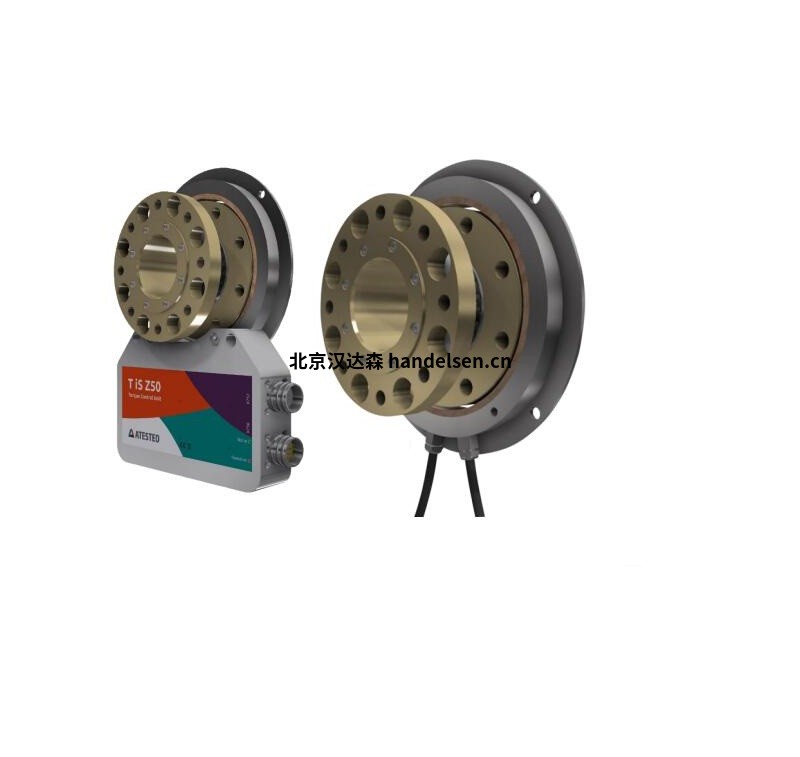

     ATESTEO T系列扭矩傳感器的扭矩測量法蘭具有特殊功能，可選擇用于其他系列。T 系列扭矩法蘭在轉子中有一個中心孔。這可用于容納第二個軸或電纜線束。此外，某些版本的測量體由鈦制成。這樣可以降低質量和質量慣性，從而實現高動態測量任務。

低質量慣量

提高速度穩定性

用于安裝第二軸的中心孔



ATESTEO T系列扭矩傳感器接口

由于最先進的電子元件在整個過程中被系統地使用，ATESTEO能夠在沒有任何額外電子設備的情況下提供所有流行的輸出信號。頻率輸出提供高達 7 KHz 的動態。這使得ATESTEO測量技術非常適合在高動態的發動機和電機試驗臺和試驗臺上使用。當快速逆變器產生高電流值時，紅外數據傳輸可提供最大的抗干擾性。所有這些都使ATESTEO的技術既有效又面向未來。

頻率 （RS422）： 60±20 千赫

模擬輸出： 0-5 V， 0-10 V， ±5 V， ±10 V

模擬輸出： 0-20 mA， 4-20 mA

可控器 （2B， 1千赫）

RS232系列

報警



ATESTEO T系列扭矩傳感器特征：

帶鈦轉子的測量傳感器

減少質量和質量慣性，適用于高動態測量任務

額定扭矩范圍：50 – 1，000 Nm，可自由選擇

用于安裝第二軸的中心孔

紅外信號傳輸，實現最大的抗干擾性

遠程評估單元 TCU

間距圓 Ø = 101.5 mm

輸出 F、U、I、CAN、報警



ATESTEO T系列扭矩傳感器參數：

扭矩測量系統

技術 - 旋轉

額定扭矩 Mn #1 Nm 50 200 500

100 500 1,000

額定扭矩第二通道（最?。?，可選 #2 Nm N/A

精度等級（擴展）% N/A #3 轉子外徑 mm 122

長度（轉子，無定心） mm 65

節圓直徑#4 mm 101.5

輸出 - 頻率、電壓、電流、CAN 總線、警報



ATESTEO T系列扭矩傳感器型號：

ATESTEO TeS Z50

ATESTEO SeS Z50

ATESTEO TiS Z50

ATESTEO SiS Z50
