德國Magtrol測力計系列產品特點介紹

品牌介紹：

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

60多年來，Magtrol公司一直為客戶提供高質量的產品，以測試、測量和控制扭矩-速度-功率、負載-力-重量、張力和位移。Magtrol Inc .總部位于美國，是電機測試設備和磁滯制動器和離合器的領先制造商。位于瑞士的邁特爾公司還提供電機測試設備以及測量、控制和監控負載力、重量和位移的產品。Magtrol為客戶提供廣泛的測量和控制解決方案，以及卓越的全球銷售和服務。

Magtrol提供三種測力計，每種都有不同的制動系統來吸收負載:磁滯、渦流和粉末。Magtrol的測力計、電子設備和軟件用于測試所有類型的電動和氣動馬達、燃氣發動機和齒輪頭，以及伺服驅動器和逆變器。

有超過50臺測力計可供選擇，并提供定制的電機測試系統(CMTS)，幾乎可以滿足所有電機測試要求。

產品說明：

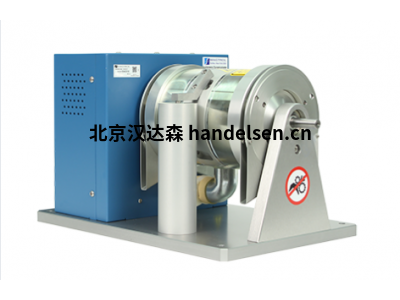

磁滯制動測力計(HD系列)用途廣泛，非常適合在低到中等功率范圍(最大14 kW間歇負載)進行測試。使用滯后制動系統，測力計不需要速度來產生扭矩，因此可以提供從自由運轉到鎖定轉子的完整電機斜坡。制動器冷卻由對流(無外部來源)、壓縮空氣或專用鼓風機提供，具體取決于型號。所有磁控磁滯測力計的精度額定值為滿量程的0.25%，具體取決于尺寸和系統配置。

為了更好地將測力計集成到系統中，Magtrol提供了長底板和短底板。當與丁字槽工作臺和磁控可調電機夾具一起使用時，較短的底板便于電機安裝，因為較長的底板更適合臺面測試。

特征：

16個標準型號，最大扭矩從2.5盎司英寸到500磅英寸(18毫牛頓·米到56.5牛頓·米)

滯后制動系統:提供獨立于軸速度的精確扭矩負載

從空載到鎖定轉子的電機測試

精度:0.25%(滿量程)

空氣流量傳感器:防止過熱和操作失誤

標準扭矩單位:英制、公制和國際單位制

底板:有長型和短型兩種

定制測力計:用于特殊扭矩和速度要求

輕松校準

遲滯制動系統：

所有磁控磁滯測力計通過獨特的磁滯制動系統吸收動力，該系統提供與軸速無關的無摩擦扭矩負載。磁滯制動器通過使用兩個基本部件來提供扭矩，這兩個部件是網狀桿結構和特殊鋼轉子/軸組件，它們安裝在一起，但沒有物理接觸。在桿結構通電之前，拖曳杯可以在其軸承上自由旋轉。當來自場線圈的磁化力施加到磁極結構時，氣隙變成磁通場，轉子受到磁約束，在磁極結構和轉子之間提供制動作用。

規格

模型           最大扭矩范圍(公制) 最大扭矩范圍    最大速度(轉/分)  動能- 5分鐘(瓦)   動能-連續(瓦)

HD-106-5C   0.018牛·米      2.5盎司英寸      30,000   35   七

HD-100-5C   0.08牛·米 11盎司英寸       25,000   75   20

HD-400-5C   0.28牛·米 40盎司英寸       25,000   200 55

HD-500-5C   0.85牛·米 120盎司英寸     25,000   400 80

HD-510-5C   0.85牛·米 120盎司英寸     25,000   750 375

HD-505-5C   1.7牛頓·米      240盎司英寸     25,000   800 160

HD-515-5C   1.7牛頓·米      240盎司英寸     25,000   1,500     900

HD-700-5C    3.10米    440盎司英寸     25,000   700 150

HD-710-5C       3.10米    440盎司英寸     25,000   1,500     935

HD-705-5C   6.20牛·米 55磅英寸    25,000   1,400     300

HD-715-5C   6.20牛·米 55磅英寸    25,000   3,400     3,000

HD-800-5C   14.00   125磅英寸  12,000   2,800     1,800

HD-810-5C   14.00         125磅英寸  12,000   3,500     3,000

HD-805-5C   28.0            250磅英寸  12,000   5,300     2,250

HD-815-5C   28.0            250磅英寸  12,000   7,000     6,000

HD-825-5C   56.5            500磅英寸  8,000     14,000   12,000

應用程序

電機:

內燃機(汽車、摩托車、電鋸等。)

混合物

電的

液壓(航空航天、機械)

泵(液壓泵、油泵)

螺旋槳(航空、航海、直升機)

汽車工業，勞動力和/或生產的扭矩測量(公式1，雨刷，電動車窗，起動機，發電機，制動器)

減速齒輪、齒輪箱

離合器、過載離合器

電動閥門鉆、氣動工具

其他機床

測功機的選擇:

磁控測力計涵蓋各種扭矩、速度和機械功率額定值。要根據您的電機測試需求選擇合適尺寸的測功機，您需要確定最大扭矩、速度和力量應用于測功機:

最大扭矩

重要的是要考慮所有要測試的扭矩點，不僅是額定扭矩，還有鎖定轉子和故障扭矩。測功機的選擇最初應基于最大扭矩要求，以確定最大功率要求為準。

全速

該額定值應被視為獨立于扭矩和功率要求，是測功機在自由運行或輕載條件下安全運行的最大速度。不應將其視為可施加全制動扭矩的最大速度。

最大額定功率

這些額定值代表測功機制動系統吸收和散發在測試電機上施加制動負載時產生的熱量的最大能力。測功機吸收的功率和產生的熱量是施加到被測電機上的扭矩(T)和電機最終速度(N)的函數。這可以用這些功率公式來表示:

國際單位制:       p(瓦特)  =     北地中海     x     每分鐘轉數 x     (1.047 × 10-1)

英語:     p(瓦特)  =     t(磅英寸)     x     每分鐘轉數 x     (1.183 × 10-2)

公制:     p(瓦特)  =     噸(公斤厘米)      x     每分鐘轉數 x     (1.027 × 10-2)

Magtrol的所有控制器、讀數器和軟件都計算馬力

由1馬力= 550磅英尺/秒定義。使用該定義:

惠普      =     p(瓦特)  /      745.7

要計算功率，請使用Magtrol的在線電機功率計算器

產品型號：

Magtrol-HD-106-5C

Magtrol-HD-100-5C

Magtrol-HD-400-5C

Magtrol-HD-500-5C

Magtrol-HD-510-5C

Magtrol-HD-505-5C

Magtrol-HD-515-5C

Magtrol-HD-700-5C

Magtrol-HD-710-5C

Magtrol-HD-705-5C

Magtrol-HD-715-5C

Magtrol-HD-800-5C

Magtrol-HD-810-5C

Magtrol-HD-805-5C

Magtrol-HD-815-5C

Magtrol-HD-825-5C
